装配机用旋转式零件自动进料装置

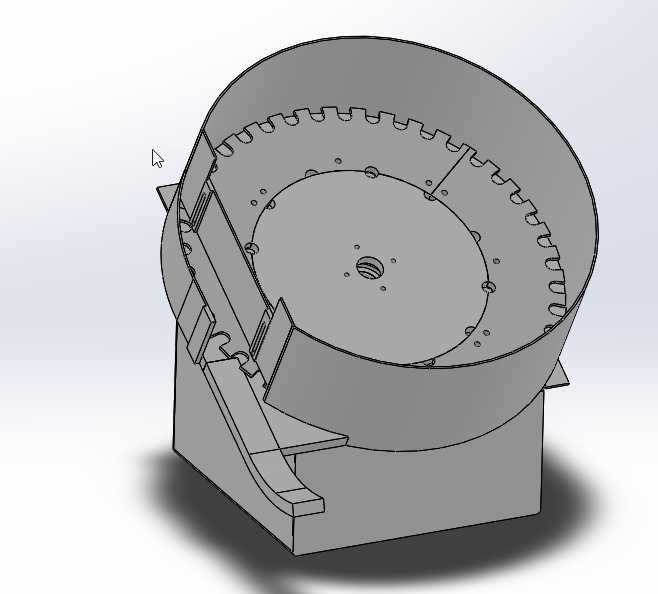

这款旋转式零件进料装置，主要面向自动化装配生产线的单工位或多工位连续供料场景，常见于小尺寸五金零件、电子结构件、塑胶卡扣类零件的自动化上料工序，能够替代人工完成零散零件的定向排序、逐个输送，直接对接装配工位的取料点位，大幅降低装配环节的人工重复操作强度，提升整线的连续运行稳定性。装置整体采用碗式主体搭配下方方形安装基座的结构，上部的旋转料盘内壁设置有连续的等距齿形卡槽，能够在料盘转动过程中，对落入盘内的零散零件进行姿态筛选，仅保留符合出料姿态要求的零件卡入卡槽，随盘体转动抬升至出料导轨位置，姿态不符合要求的零件则会在转动过程中滑落回料盘底部重新参与排序，无需额外增设姿态检测与剔除机构即可完成零件的定向整理。出料端设置有倾斜式导料槽，导料槽与料盘出料位置做了平滑衔接，能够将排序完成的零件逐个引导至末端取料位，导料槽侧边设置有挡边结构，避免零件在输送过程中从侧边滑落，同时可根据待输送零件的外形尺寸调整挡边的间距，适配不同规格的小零件供料需求。下部的方形基座为整个装置提供稳定的安装支撑，基座底面为平整安装面，可直接通过螺栓固定在装配机的工作台台面上，安装时需保证料盘的水平度，避免因盘面倾斜导致零件排序卡滞或出料不畅。设计过程中重点优化了料盘齿槽的轮廓参数，齿槽的尺寸根据常见小尺寸装配零件的外形范围做了通用化设计，既能够保证零件顺利卡入槽内，又不会出现多个零件同时卡入单个槽位造成卡料的问题，料盘与基座之间预留了足够的转动间隙，避免运行过程中出现摩擦异响与部件磨损。装置整体的安装边界紧凑，不会占用过多的装配工位台面空间，可直接集成在各类小型自动化装配设备的进料端，与直线送料轨道、机械手取料机构配合使用，实现从零散零件到有序供料的全流程自动化，适配电子组装、小五金装配、文具生产等多个领域的连续供料需求，运行过程中噪音低、送料节奏稳定，可根据装配工位的生产节拍调整料盘的转动速度，匹配不同的生产效率要求。
