紧凑型小体积高承载回转支承结构

这款回转支承是针对狭小安装空间内的复合承载需求开发的核心回转部件，主要应用在协作机械臂关节、小型回转工作台、精密检测转台、轻型自动化回转工位这类对安装体积有严格限制，同时需要同时承受径向载荷、轴向载荷与倾覆力矩的场景中。在实际设备运行过程中，它作为两个相对回转部件的连接核心，既需要保障上部搭载结构的平稳回转精度，又要可靠传递不同方向的受力，避免回转过程中出现卡滞、窜动或者间隙过大的问题，是小型回转类设备保障运行稳定性的关键基础零件。

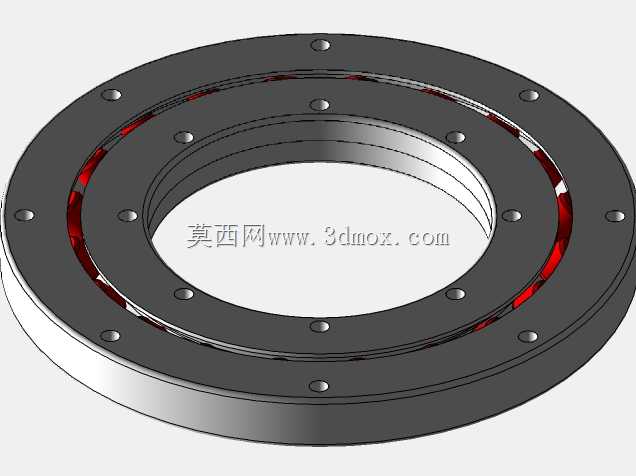

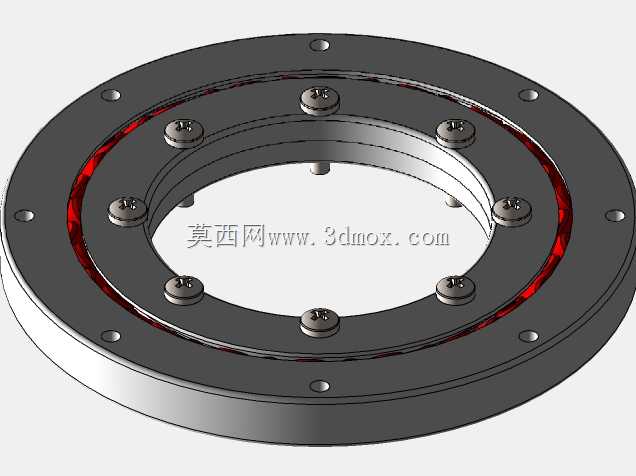

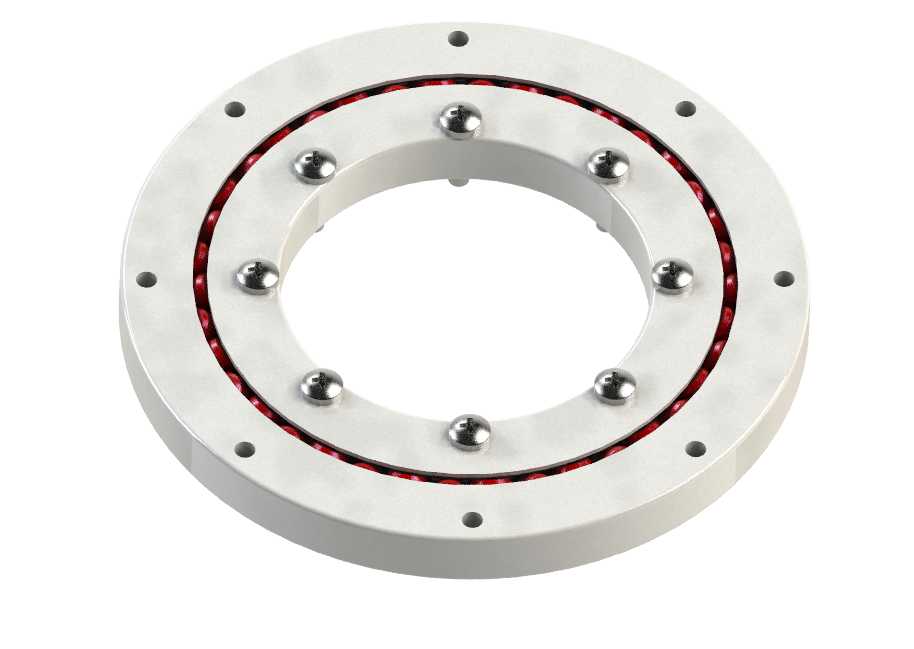

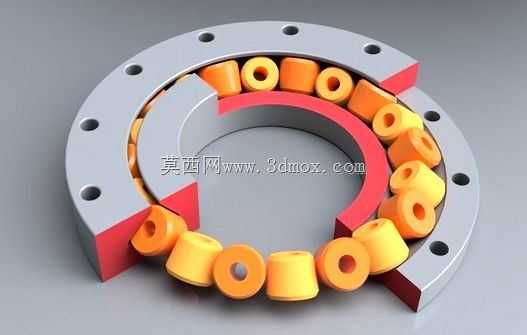

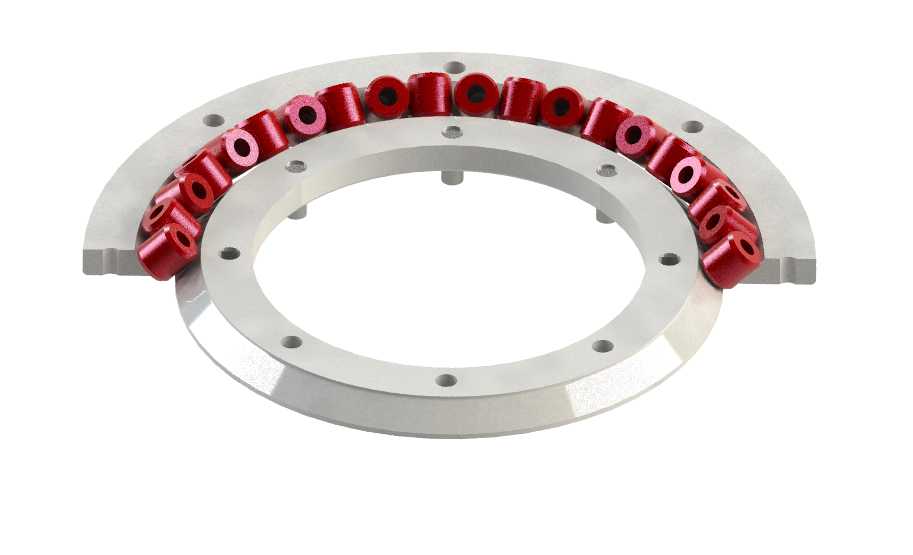

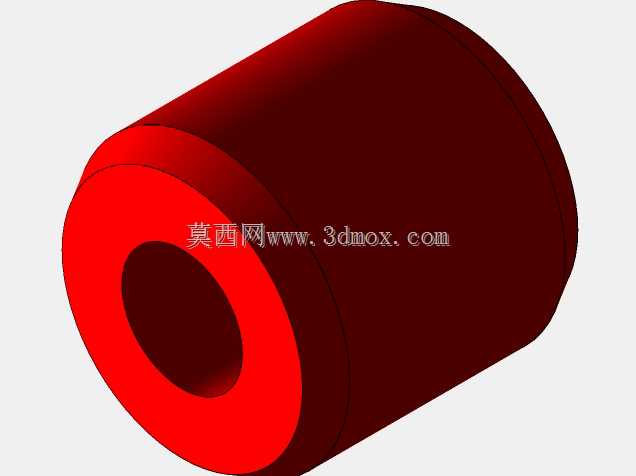

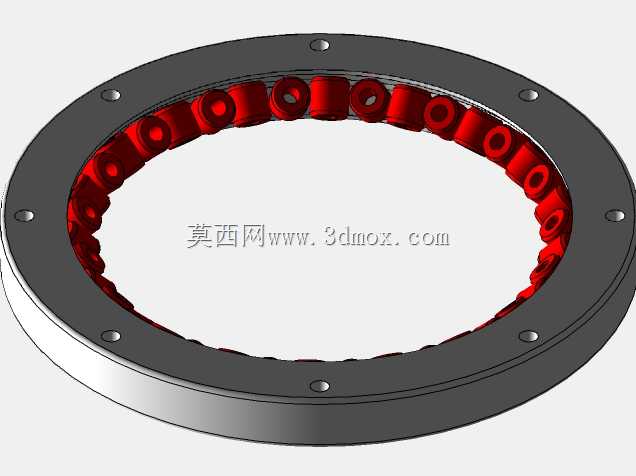

从功能特性来看，这款回转支承采用了分体式保持架搭配满装滚动体的设计思路，红色的分段式保持架可以将每一个滚动体精准分隔在滚道对应位置，避免滚动体之间直接接触摩擦，有效降低回转过程中的阻力与磨损，同时分段式结构相比整体保持架拥有更高的空间利用率，可以在相同的外形尺寸下布置更多滚动体，大幅提升整体承载能力。内外圈均采用了一体化的环形结构设计，内圈与外圈上均匀布置的安装孔可以直接通过紧固件与上下连接部件固定，不需要额外设计复杂的转接安装结构，进一步压缩了整体安装所需的空间。滚道部分经过了适配小尺寸结构的型线优化，能够让滚动体与滚道的接触应力分布更均匀，即使在承受偏载的情况下，也能保持稳定的接触状态，减少局部应力集中带来的早期失效风险。

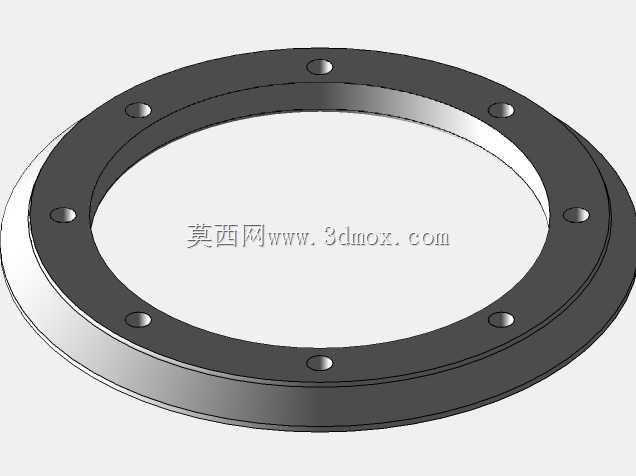

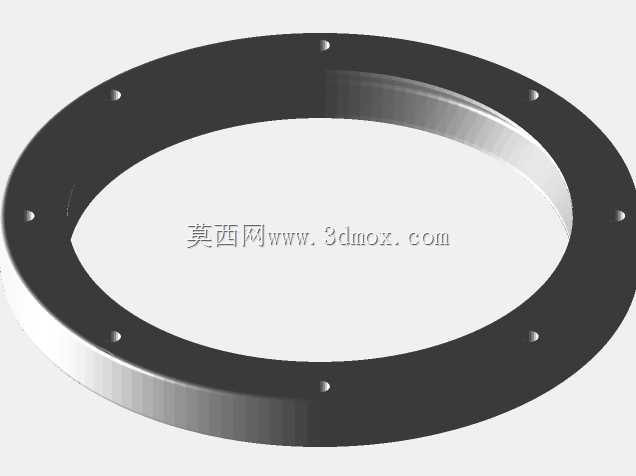

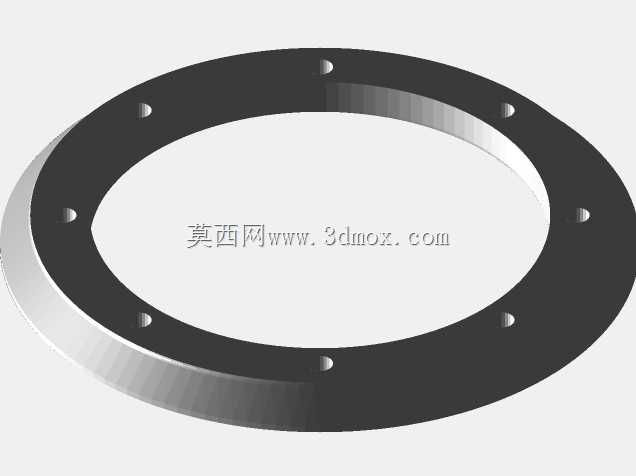

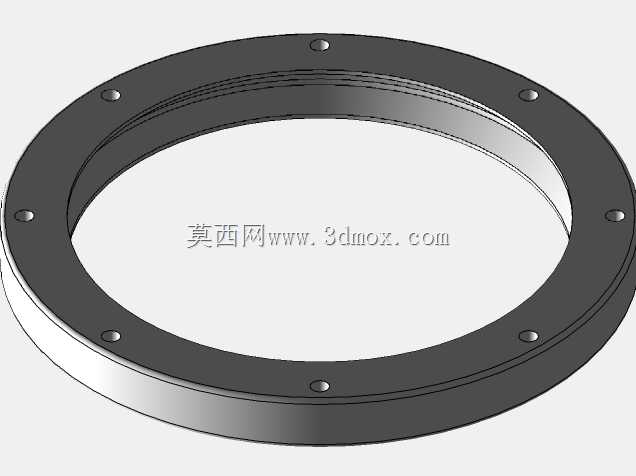

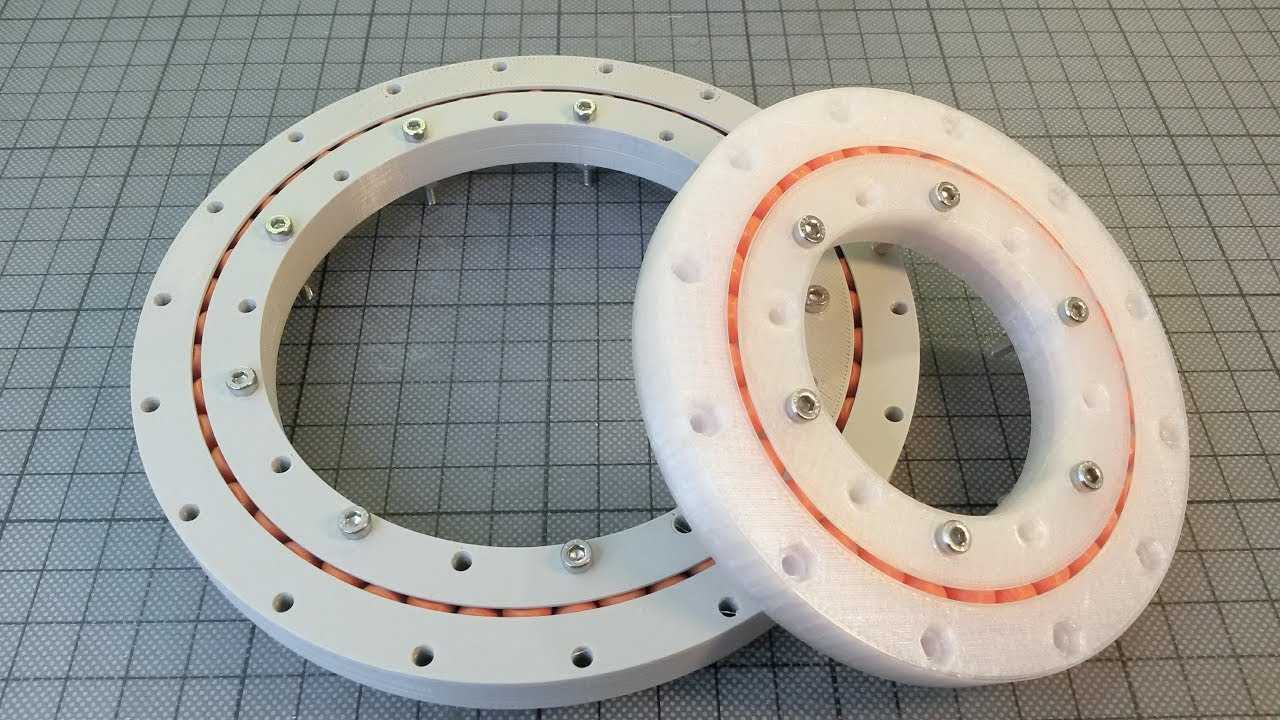

在安装边界与尺寸设计上，这款回转支承采用了薄型扁平结构设计，整体轴向厚度远小于同承载等级的标准回转支承，径向尺寸也做了紧凑化处理，安装孔采用了沿圆周等距分布的设计，适配常见的圆周安装布局，安装时只需要保障上下连接面的平面度与同轴度，即可完成快速装配。设计过程中充分考虑了小空间应用的装配便利性，滚动体与保持架组件采用预组装结构，不需要现场进行滚动体装填，降低了装配难度，同时合理的密封间隙设计可以阻挡日常工况下的粉尘、碎屑进入滚道内部，延长部件的维护周期，适配工业场景下长时间连续运行的使用需求。
