加长杆链式电锯叶收割传动结构设计

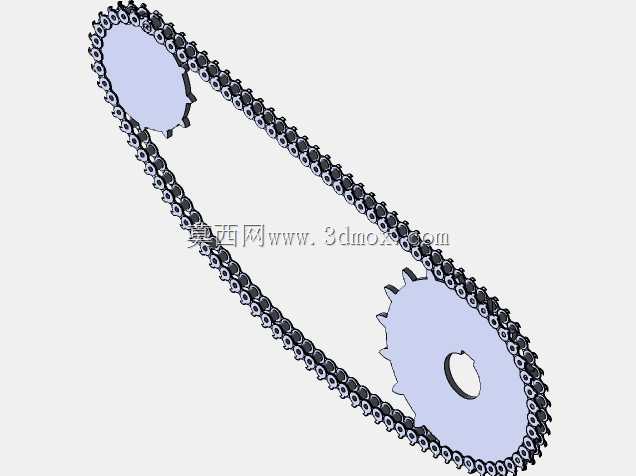

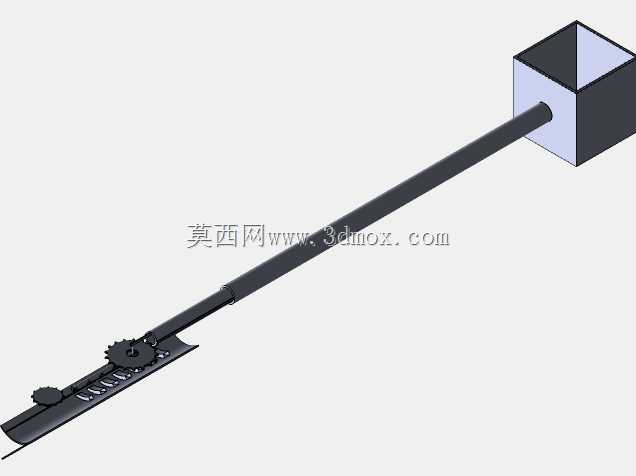

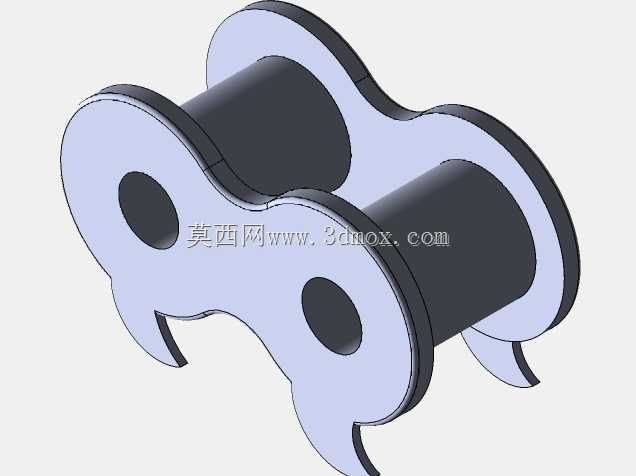

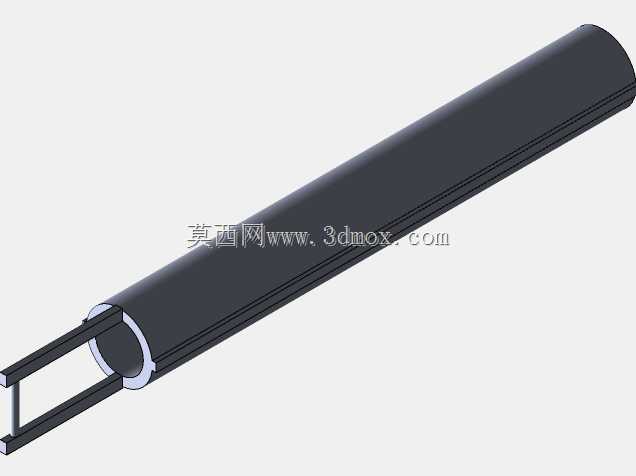

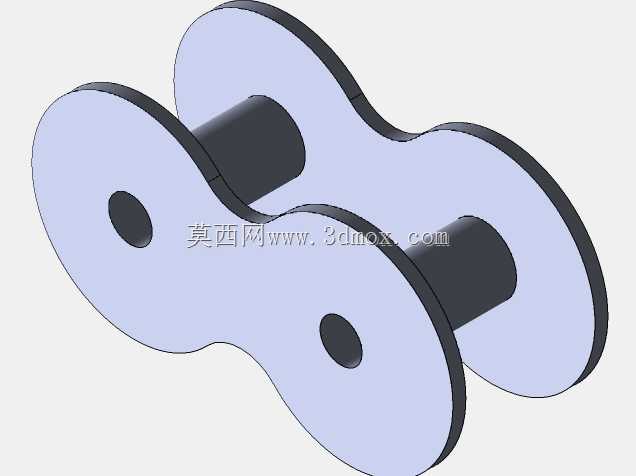

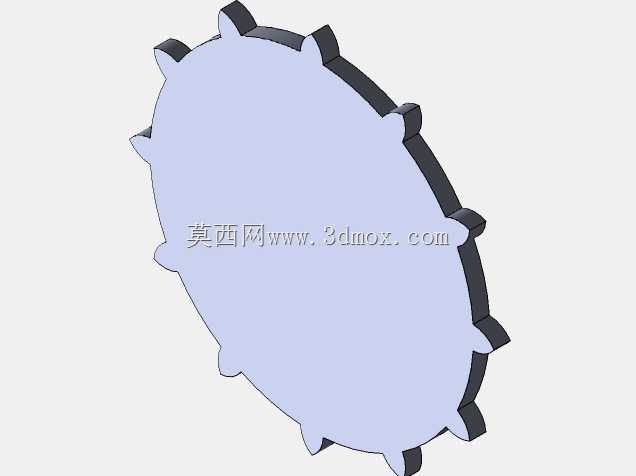

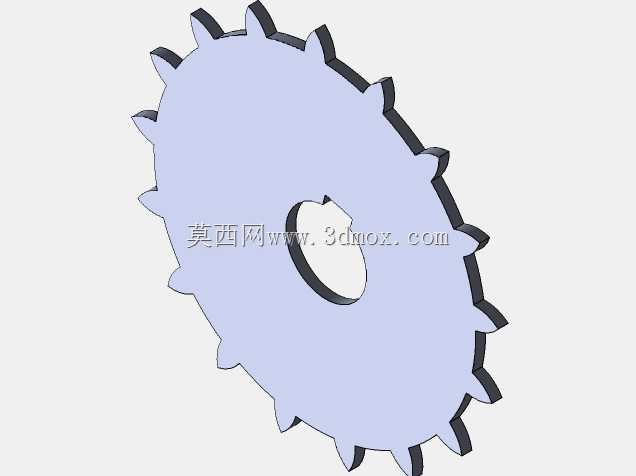

该链式传动结构主要面向农林作物枝叶修剪、田间作物收割的作业场景，适配手持便携类电动收割设备的动力传输需求，可搭载电池、小型发电机等不同类型的原动机使用，能够在丘陵零散地块、大棚内部、果园行间等大型收割设备无法进入的狭窄作业区域完成枝叶切割、作物茎秆收刈工作，解决传统手持收割设备传动距离短、作业覆盖范围有限的痛点。整套传动结构采用双链轮搭配闭合滚子链的布局形式，两个链轮分别作为动力输入端与作业执行端的连接载体，输入端链轮可直接对接驱动电机的输出轴，输出端链轮则同轴安装锯切刀片，通过链条的啮合传动将原动机的扭矩稳定传递到切割端，相比传统的齿轮直连传动结构，这种链式布局可以灵活调整两个链轮的中心距，在不额外增加设备手持段重量的前提下，通过加长杆延伸作业半径，让操作人员无需频繁移动站位即可覆盖更大的作业范围，降低田间移动的体力消耗。设计过程中充分考虑了农林作业的复杂工况，链轮齿形采用标准滚子链啮合轮廓，齿部做了加厚处理，能够承受切割作业中遇到的茎秆卡滞、硬物触碰带来的瞬时冲击载荷，避免传动部件受冲击变形失效；链条选用标准节距的工业滚子链，链节之间的铰接间隙预留了充足的容污空间，即使在田间多尘土、多植物碎屑的环境下作业，也不会因为碎屑卡滞导致传动卡涩，日常维护仅需定期涂抹润滑脂即可，无需复杂的拆解保养。在安装边界方面，整套传动组件的链轮中心距可根据加长杆的长度灵活调整，适配0.8米到1.5米不同长度的操作杆安装需求，输入端链轮的轴孔尺寸可匹配市面主流小型驱动电机的输出轴径，输出端链轮的安装端面预留了通用锯片的安装孔位，可直接替换安装不同齿形的切割锯片，适配软质作物茎秆、硬质灌木枝条等不同切割对象的作业需求；整个传动结构的外轮廓可完全嵌入加长杆的内部腔体，外部仅预留动力输入与锯片安装的接口，作业过程中不会出现枝条、藤蔓缠绕传动部件的问题，大幅提升设备使用的安全性与可靠性。传动比设置兼顾了切割扭矩与锯片转速需求，既保证切割硬枝时不会出现动力不足卡锯的问题，也能保证软质作物切割时的切口平整，避免扯断作物茎秆影响收割效果。
