小型包装输送线辊筒轴组件结构设计

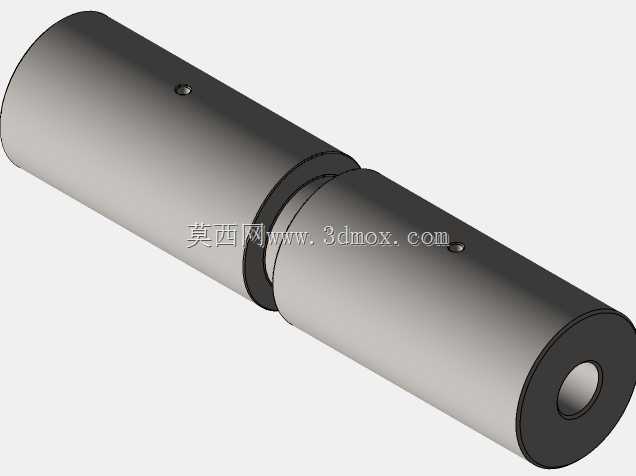

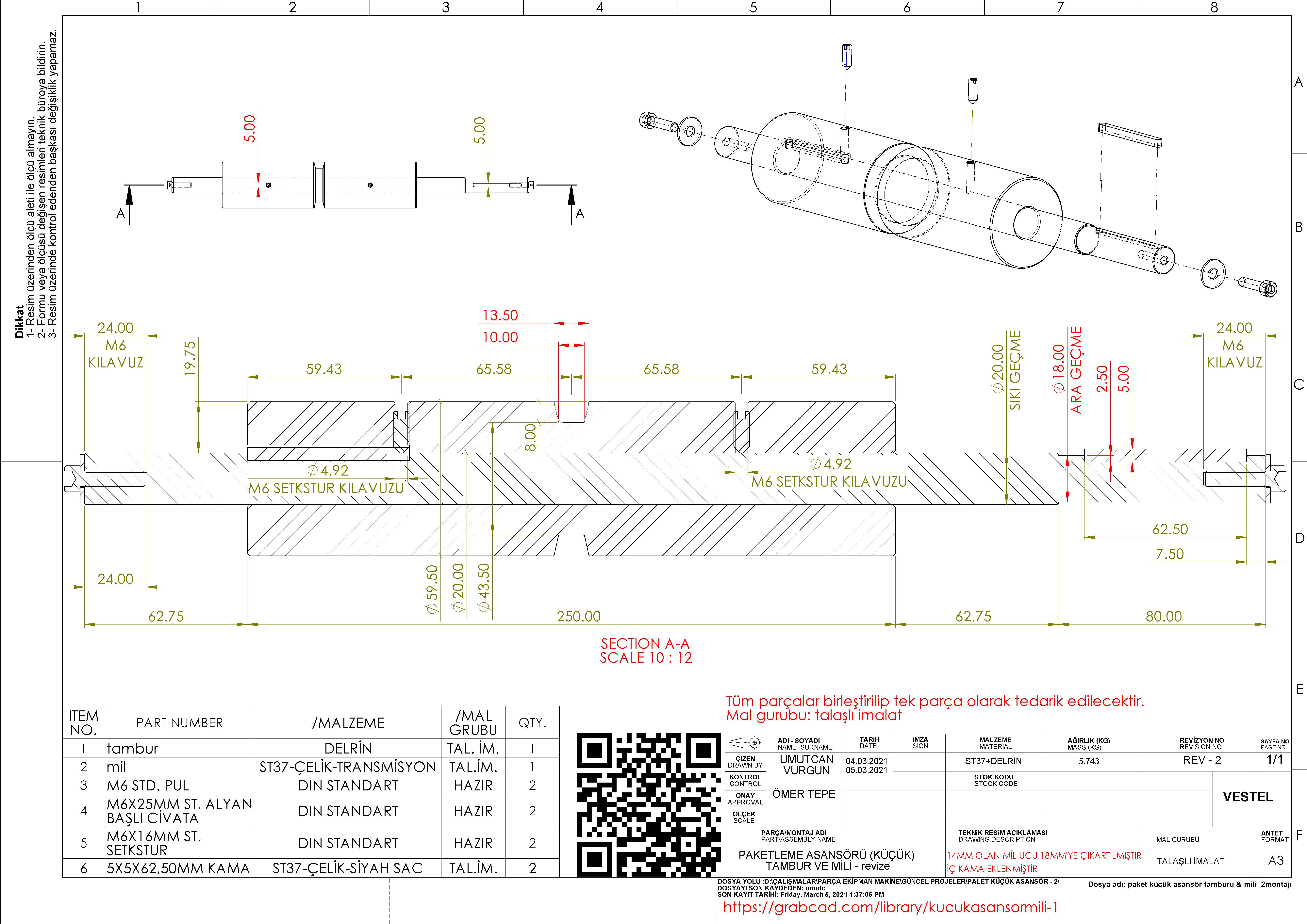

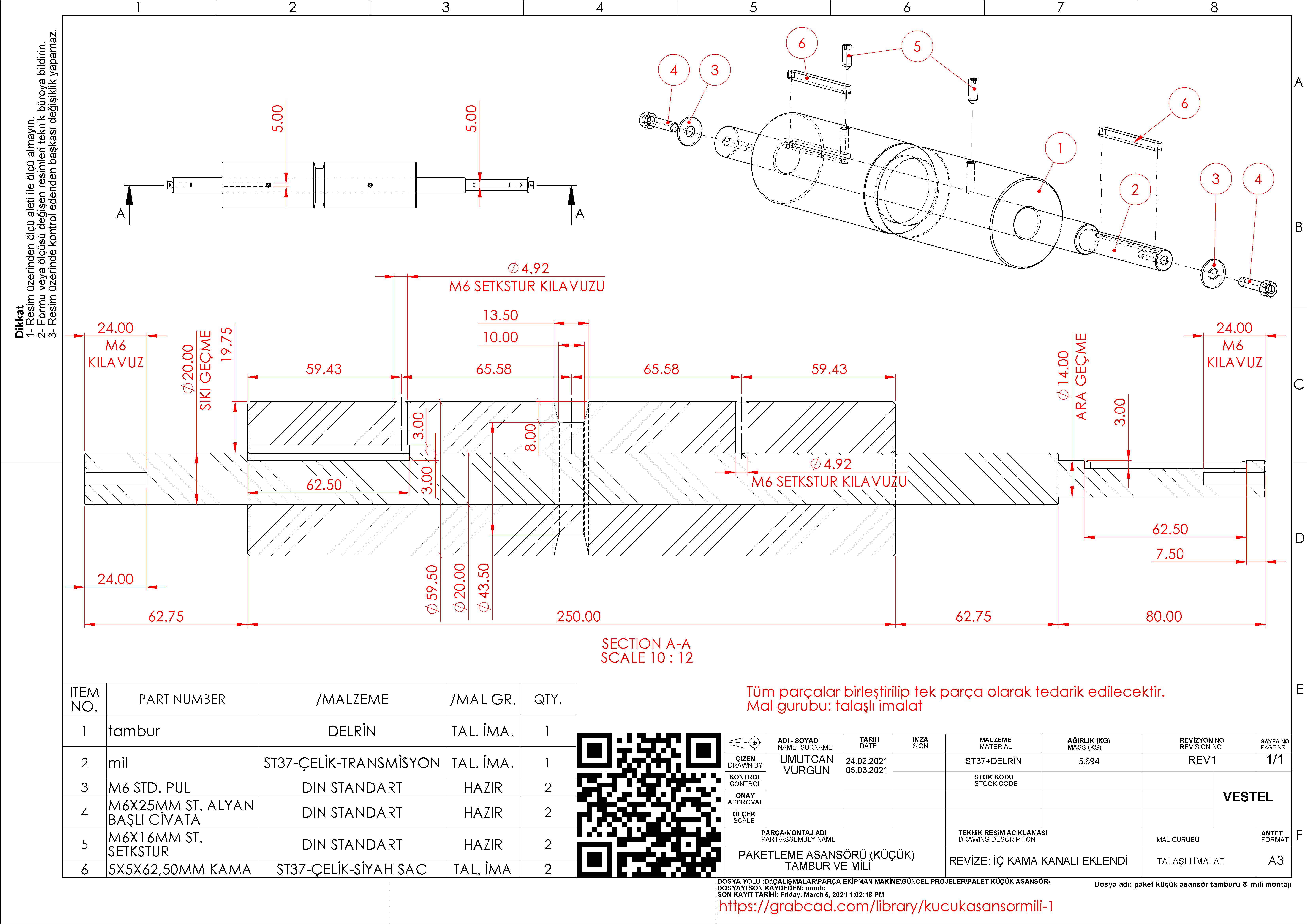

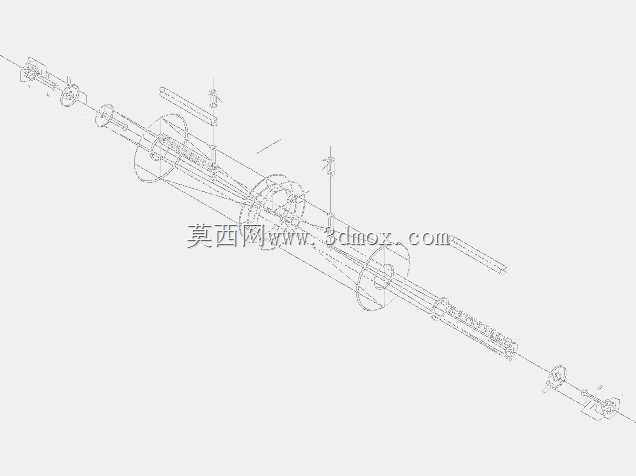

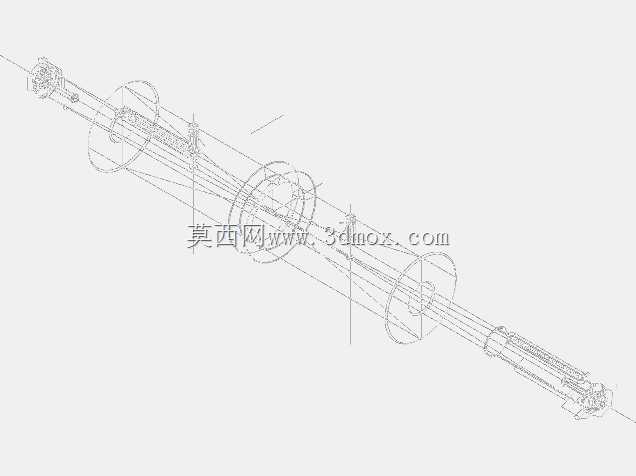

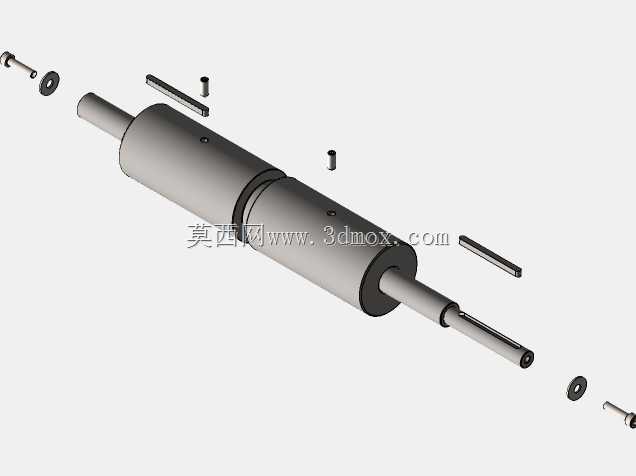

该轴类组件主要应用于小型包装生产线的输送辊筒单元，是承载包装物料、传递输送动力的核心传动部件，常见于轻工包装、小件物料分拣输送场景中，负责带动辊筒做定速回转运动，将待包装或包装完成的小件物料平稳输送至下一作业工位，适配小型轻量化包装输送设备的低负载、连续运转作业需求。整套组件以长轴主体为核心装配基准，轴身沿轴向设计有多段不同直径的阶梯结构，各阶梯段分别对应不同的装配功能：两端直径收窄的轴段为安装定位段，用于装配轴承实现轴体的回转支撑，保证轴体转动时的同轴度与运转平稳性，避免运转过程中出现径向跳动影响输送稳定性；轴身中段大直径区域为辊筒安装位，通过键连接结构与外部辊筒筒体实现周向固定，可靠传递扭矩带动辊筒同步转动，避免动力传递过程中出现打滑空转的问题；轴身还预留有多个销孔、卡簧槽定位结构，用于装配限位销、轴用挡圈等标准紧固件，实现辊筒、轴承等配套零件的轴向定位，防止设备运转过程中各装配件出现轴向窜动，保障整套辊筒单元的装配可靠性。设计过程中充分考虑了实际安装的边界约束，轴体总长度适配小型输送线的机架安装间距，各阶梯段的直径、长度尺寸经过公差匹配设计，既保证了轴体自身的结构强度，满足日常输送小件包装物料的负载要求，又兼顾了装配的便捷性，各装配件可沿轴向依次完成套装定位，降低现场装配与后期维护的拆装难度。轴身的密封槽位设计可配套安装密封件，阻挡输送环境中的粉尘、细小包装碎屑进入轴承配合位置，延长支撑轴承的使用寿命，减少设备日常运维的频次。整套组件的结构设计紧凑，没有冗余的结构设计，在满足传动、承载、定位核心功能的前提下，尽可能优化轴体的受力分布，让轴体在连续回转作业过程中各截面的受力更加均匀，避免长期交变载荷下出现应力集中导致的轴体变形、断裂问题，适配小型包装输送设备长期连续运转的使用需求。
