多向安装位钣金支撑固定支架结构

该钣金支撑固定支架是工业装配场景中常用的基础连接构件，主要应用于机电设备内部组件承托、电气柜内元件安装固定、自动化生产线旁侧功能模块挂载、小型工业设备的机架内部连接等场景，能够在多维度安装方向上为被连接件提供稳定的支撑与定位，替代传统焊接式支架的不可调缺陷，适配不同安装空间下的组件固定需求，减少设备装配过程中的定制化改造成本。

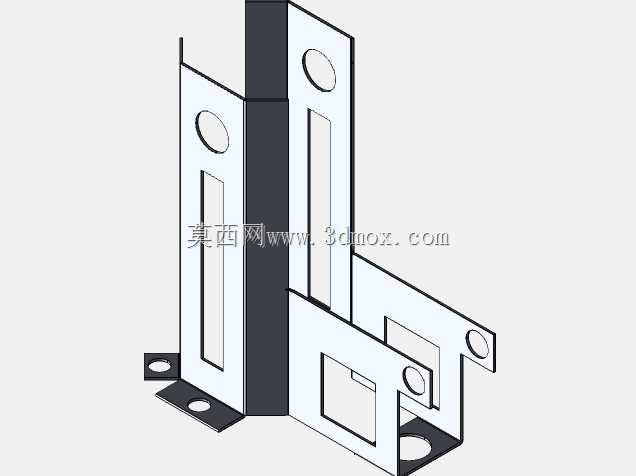

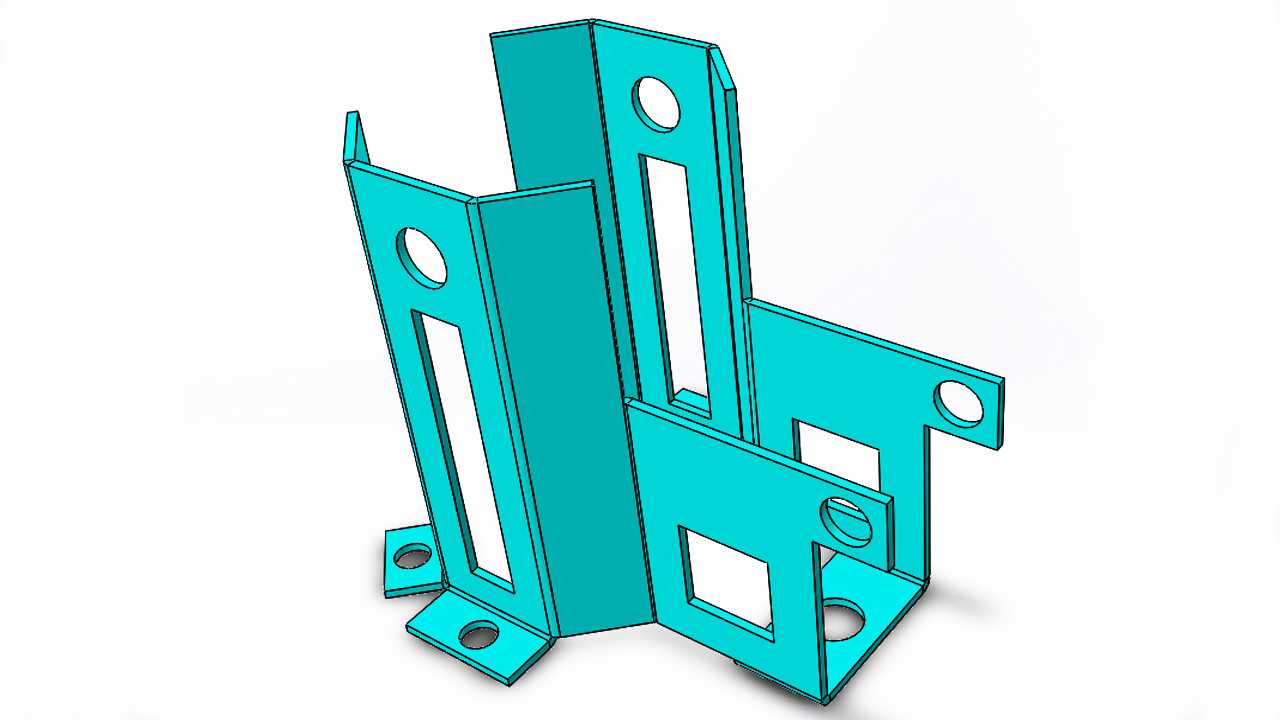

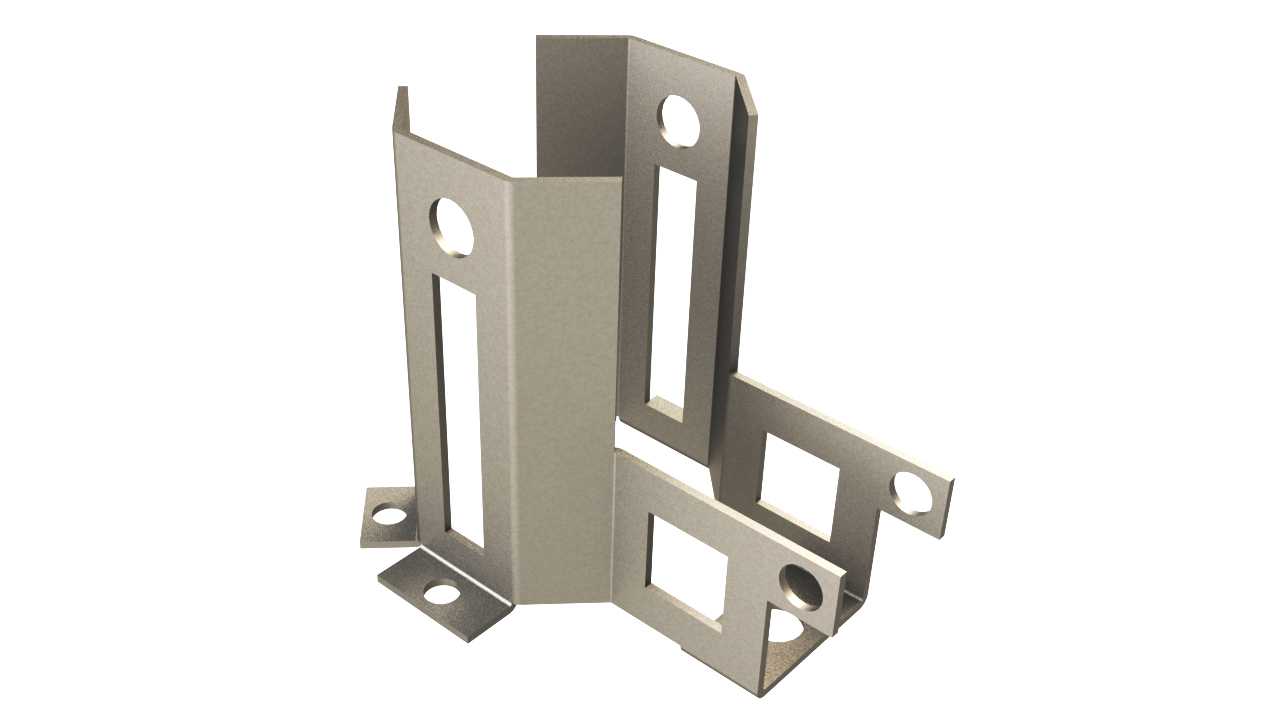

从实际用途来看，该支架可同时承接三个垂直方向的组件安装需求，底部带安装孔的折边可通过螺栓固定在设备底板、机架型材平面上，作为整个支架的承载基础；三个垂直立面分别开设了长条形调节孔、圆形定位孔与方形避让孔，其中长条形孔可实现被固定件的位置微调，抵消装配过程中的累计公差，圆形定位孔可配合定位销实现组件的精准对位，方形避让孔则用于穿过线缆、管路或是为被连接件的凸起结构预留安装空间，侧方伸出的带孔折边可用于挂载小型传感器、线缆固定座或是辅助承托相邻构件，实现单一支架完成多组件的集成固定，减少设备内部的支架使用数量，优化装配空间利用率。

在功能特性上，该支架采用金属板材一体折弯成型，无额外焊接接缝，整体结构强度均匀，抗弯折与抗振动性能优异，能够适应工业设备运行过程中的持续振动工况，避免长期使用后出现连接松动、支架变形的问题；所有折弯边均做了折边强化处理，在不增加板材厚度的前提下提升了立面的结构刚度，各个安装孔的孔位边缘无毛刺，可避免安装过程中划伤操作人员或是损坏线缆绝缘层，不同方向的安装面垂直度经过严格管控，能够保证被固定组件的安装角度符合设计要求，减少后续调试的对位工作量。

设计思路上，该支架采用一体化钣金展开设计，通过多次折弯形成三个互相垂直的支撑立面与底部安装底座，在保证多方向安装功能的前提下尽可能减少零件数量，降低生产加工的工序复杂度；板材厚度根据常规承载需求选型，兼顾结构强度与轻量化要求，孔位布局充分考虑了常用工业组件的安装尺寸规范，长圆孔的长度预留了足够的调节余量，圆形孔的孔径适配通用规格的螺栓与定位销，侧伸折边的位置避开了主立面的安装区域，避免不同方向安装组件时出现空间干涉。

从安装边界来看，该支架底部安装面的两个固定孔中心距适配常规工业铝型材的槽位间距，可直接安装在标准规格的工业铝型材机架上，也可通过打孔固定在钢制设备底板上；整体占用的三维空间紧凑，三个立面的安装区域互不干扰，安装完成后不会过度占用设备内部的走线与组件布置空间，被固定件的最大重量可满足常规小型机电元件、传感器、小型功能模块的承载要求，适配绝大多数工业设备内部的辅助构件固定场景。
