环形薄壁件精密冲压成型模具结构

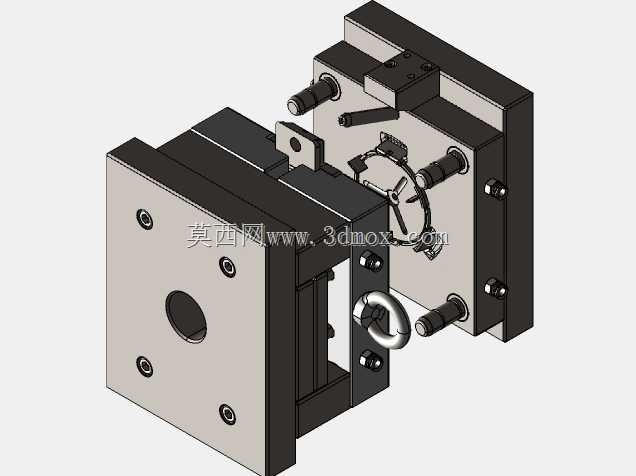

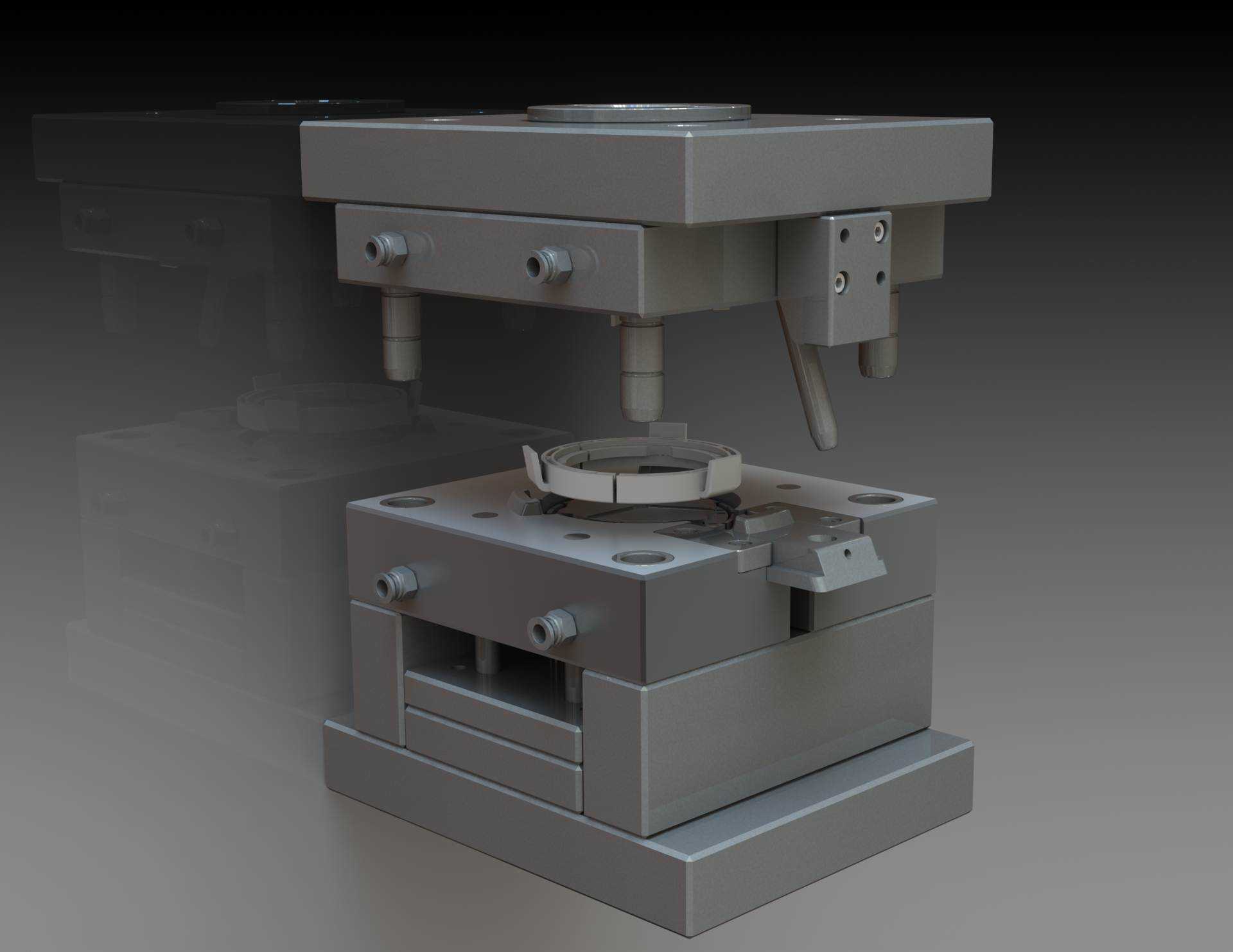

该套模具主要应用于五金零部件批量冲压生产场景，针对带环形薄壁特征的小型金属零件完成落料、成型、顶出全工序加工，常见于消费电子五金配件、小型汽车冲压零部件、精密五金连接件的量产环节，适配常规开式单点压力机安装使用，可在连续冲压节拍下完成单工序多特征成型，替代多工序分散加工的低效生产模式，大幅降低薄壁环形件加工过程中的变形率。整套模具采用标准两板模模架布局，上下模座采用加厚调质钢材加工，保证长期冲压工况下的结构刚性，避免反复合模受力产生的模座变形影响成型精度。上模部分集成了成型冲头、弹性压料组件与侧向定位结构，合模过程中弹性压料块先接触待加工坯料，将坯料平稳压紧在凹模型腔表面后，成型冲头再下行完成特征冲压，有效避免薄壁件冲压过程中出现的料带偏移、起皱问题；下模部分设置了整体式凹模型腔、顶料板与侧向抽芯滑块，针对零件侧面的卡扣特征，通过合模过程中斜楔驱动滑块完成侧向成型，开模时滑块在弹簧作用下先行复位，避免顶出零件时出现结构干涉，顶料板通过底部均匀布置的矩形弹簧提供顶出力，保证成型完成的零件能平稳脱离凹模型腔，不会出现卡料、零件变形的问题。模具的导柱导套采用对角布置形式，导套加装防尘密封结构，适配车间多粉尘的生产环境，延长导向部件的使用寿命，合模导向精度可控制在0.02mm以内，保证上下模对中精度，避免冲头与型腔出现啃模损伤。安装边界方面，上下模座的安装槽位匹配常规160吨及以下吨位开式压力机的工作台尺寸，模柄采用标准直径规格，可直接与压力机滑块装夹固定，上下模合模行程预留足够的安全距离，适配不同厚度金属带料的送料高度需求，模具的进料侧设置了带导向槽的挡料定位结构，可搭配滚轮送料机实现连续自动化冲压生产，无需人工逐片摆放坯料，大幅提升生产效率。整套模具的成型型腔采用慢走丝线切割加工，成型表面做抛光处理，降低零件脱模时的摩擦阻力，减少零件表面的拉伤划痕，针对长期冲压易磨损的冲头、镶块部位采用模块化快换设计，出现磨损后无需拆卸整套模架即可完成配件更换，大幅降低设备停机维护的时间成本。
