1.3英寸OLED显示模组结构设计

这款1.3英寸OLED显示模组是嵌入式开发、小型智能设备领域常用的人机交互显示部件，广泛应用在便携检测仪器、小型工控终端、可穿戴智能设备、开源硬件开发项目、桌面小型智能装置中，承担设备运行状态可视化、参数数值展示、交互菜单呈现的核心作用，相比同尺寸LCD显示屏，OLED具备自发光无需背光、对比度更高、响应速度更快、功耗更低的优势，非常适合电池供电的便携类电子设备使用。

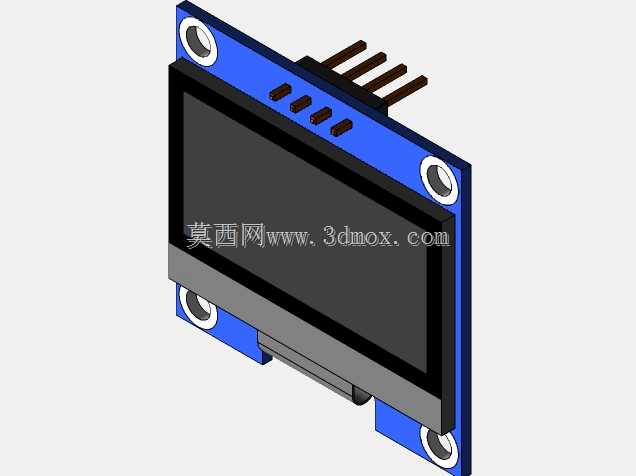

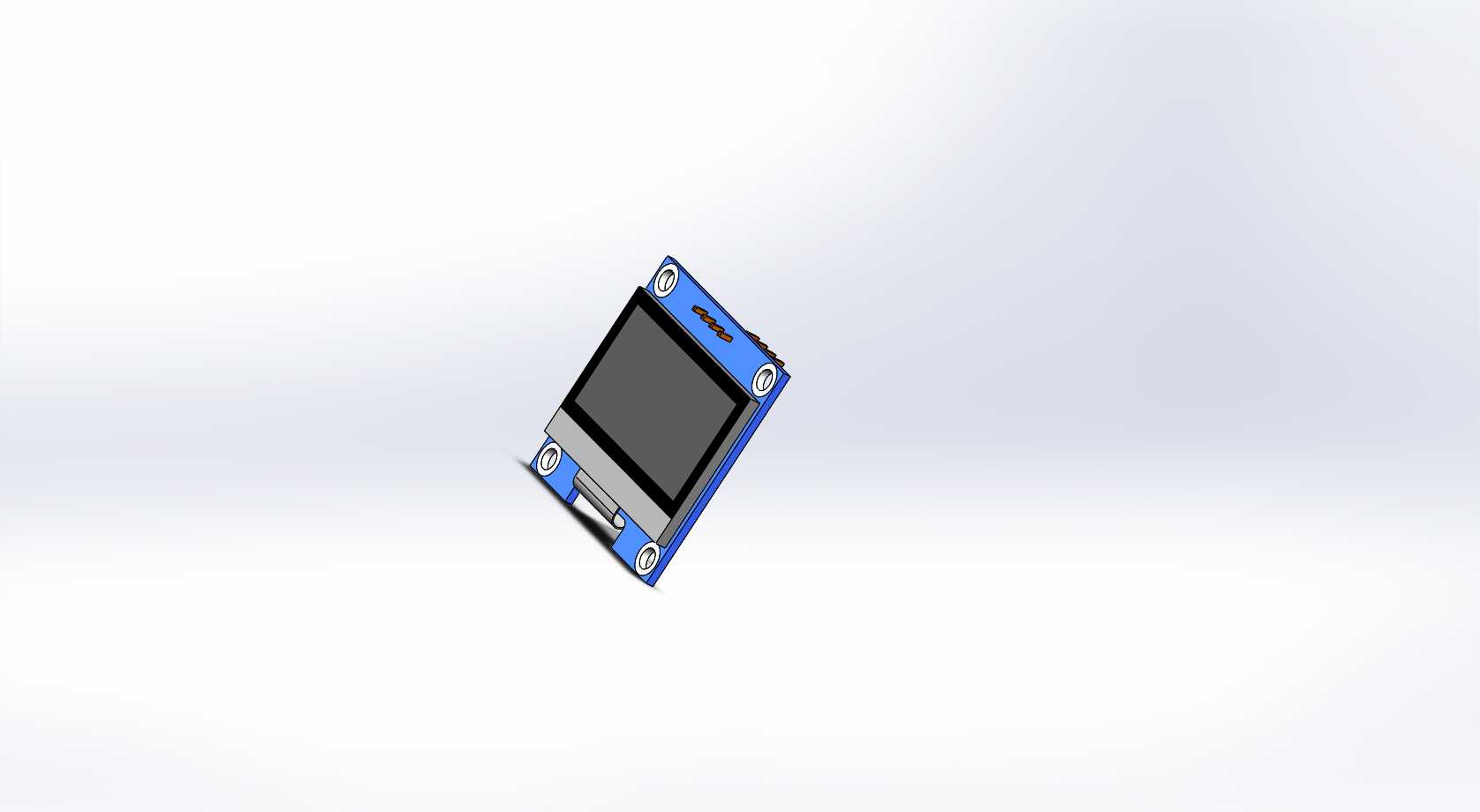

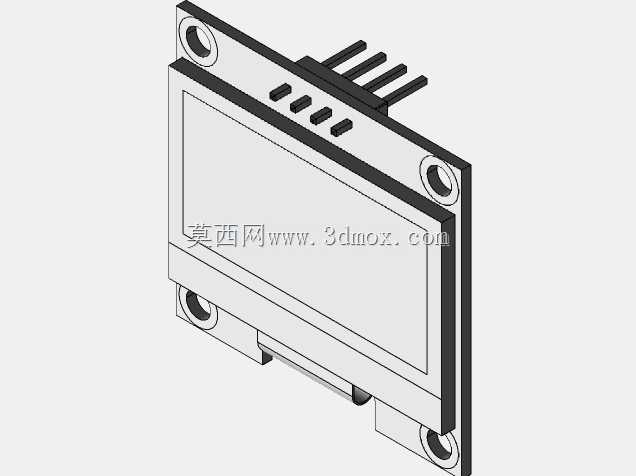

从功能特性来看，这款显示模组采用一体化板载设计，将OLED显示面板、驱动电路、外围被动元件、连接引脚全部集成在一块蓝色PCB基板上，省去了用户自行搭建驱动电路、焊接显示面板的繁琐步骤，可直接通过标准通信接口与主控板连接，快速实现显示功能。模组的显示区域为1.3英寸单色OLED面板，显示清晰度足以满足常规字符、简单图形、状态图标的展示需求，在低亮度使用环境下也能清晰呈现内容，不会出现普通LCD背光不均、可视角度狭窄的问题。

在设计思路上，这款模组优先考虑嵌入式场景的安装便捷性与使用可靠性，PCB板采用规整的矩形外形，四个角位置设计了标准的金属安装孔位，可直接通过铜柱或者螺丝固定在设备壳体内部的安装柱上，不需要额外设计定制固定支架。PCB板边缘引出的排针引脚采用统一间距设计，兼容市面上主流的开源开发板引脚定义，用户可直接通过杜邦线连接或者焊接排座实现快速对接，降低开发阶段的接线难度。显示面板通过加固工艺固定在PCB板正面居中位置，面板与PCB之间的连接部位做了应力缓冲设计，避免安装过程中按压导致面板碎裂或者排线松脱。

从安装边界与尺寸来看，这款模组整体外形紧凑小巧，PCB板长宽尺寸控制在极小范围内，厚度仅包含PCB板、元件、显示面板的叠加厚度，不会占用过多设备内部空间，非常适合内部空间局促的小型智能设备使用。安装孔位的间距采用行业通用的标准尺寸，适配绝大多数小型电子设备的内部安装布局，引脚伸出方向与PCB板平面平行，接线后不会额外增加模组的整体厚度，方便设备壳体做薄型化设计。模组背面的元件排布做了扁平化处理，最高元件的高度不超过排针的高度，安装时背面不会与设备内部其他部件产生干涉，即使紧贴设备内壁安装也不会出现元件挤压损坏的问题。

在实际使用场景中，这款显示模组可以直接嵌入到小型手持设备的面板开孔中，显示区域与设备外壳表面齐平，既保证外观的整洁性，也能避免灰尘、水汽从显示区域缝隙进入设备内部。驱动电路部分做了基础的防静电、防反接保护设计，能够应对日常开发、装配过程中的常见误操作问题，降低模组意外损坏的概率，无论是用于产品原型开发验证，还是直接集成到量产小型智能设备中，都能满足使用可靠性要求。
