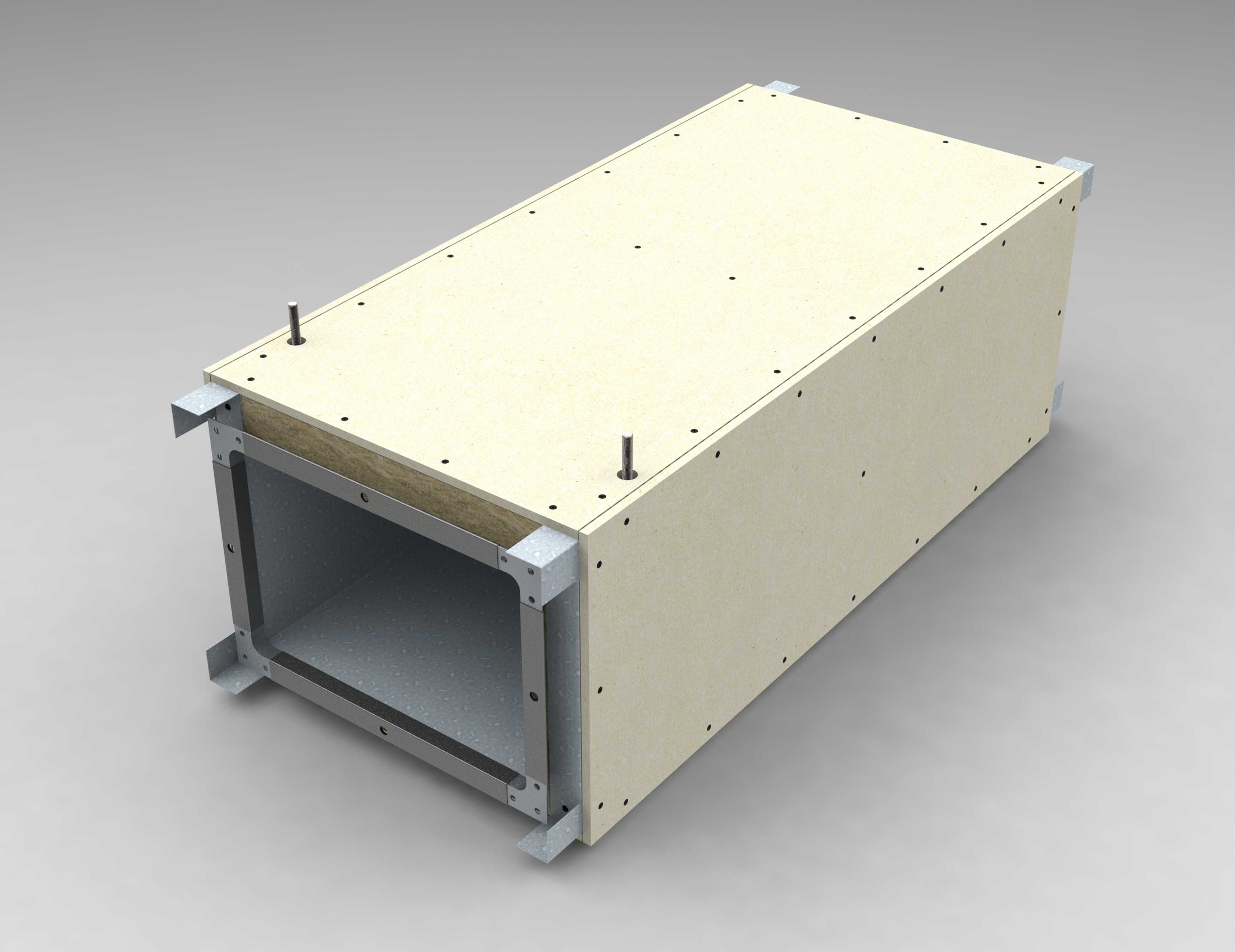

预制钢质矩形通风管道装配结构

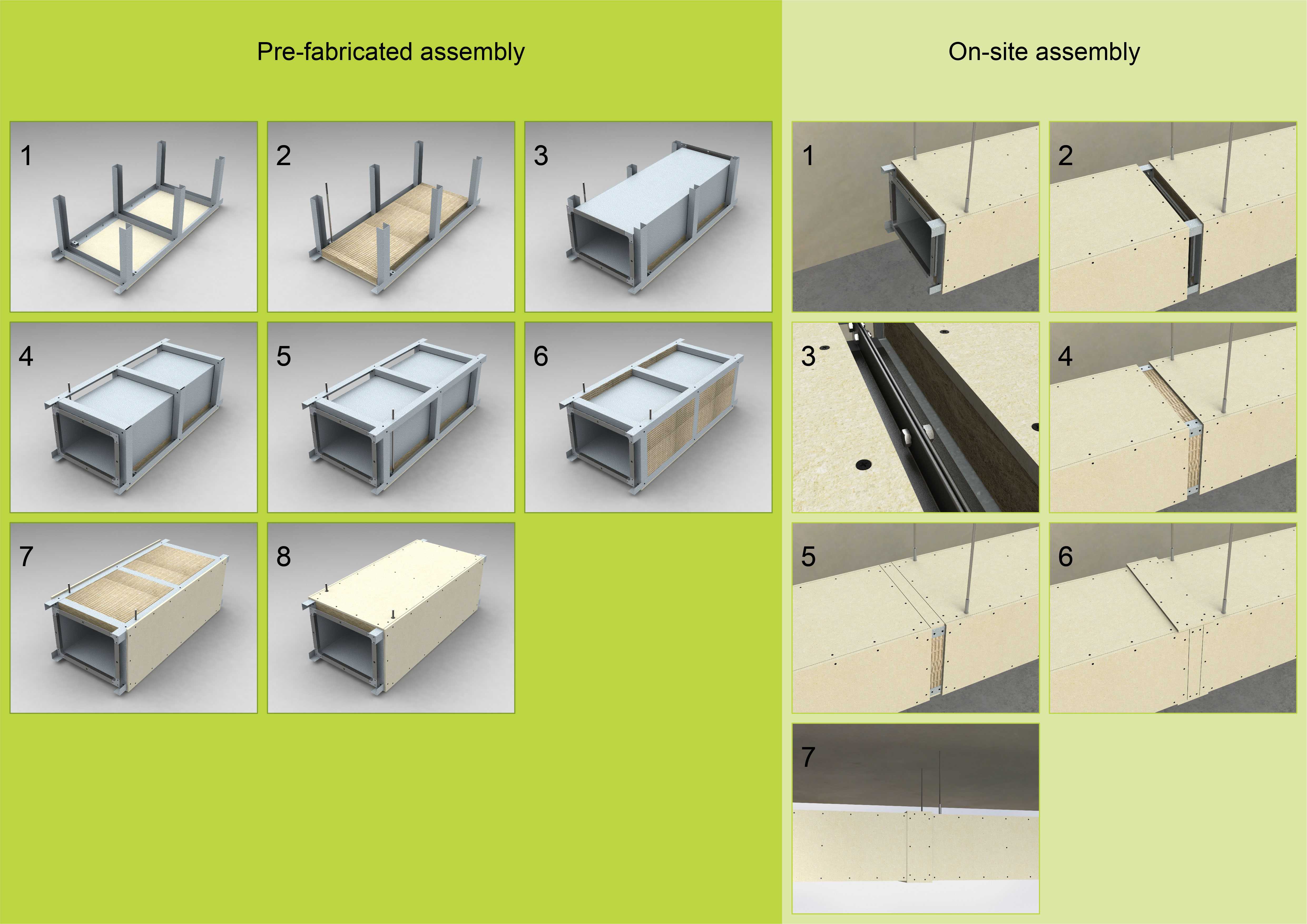

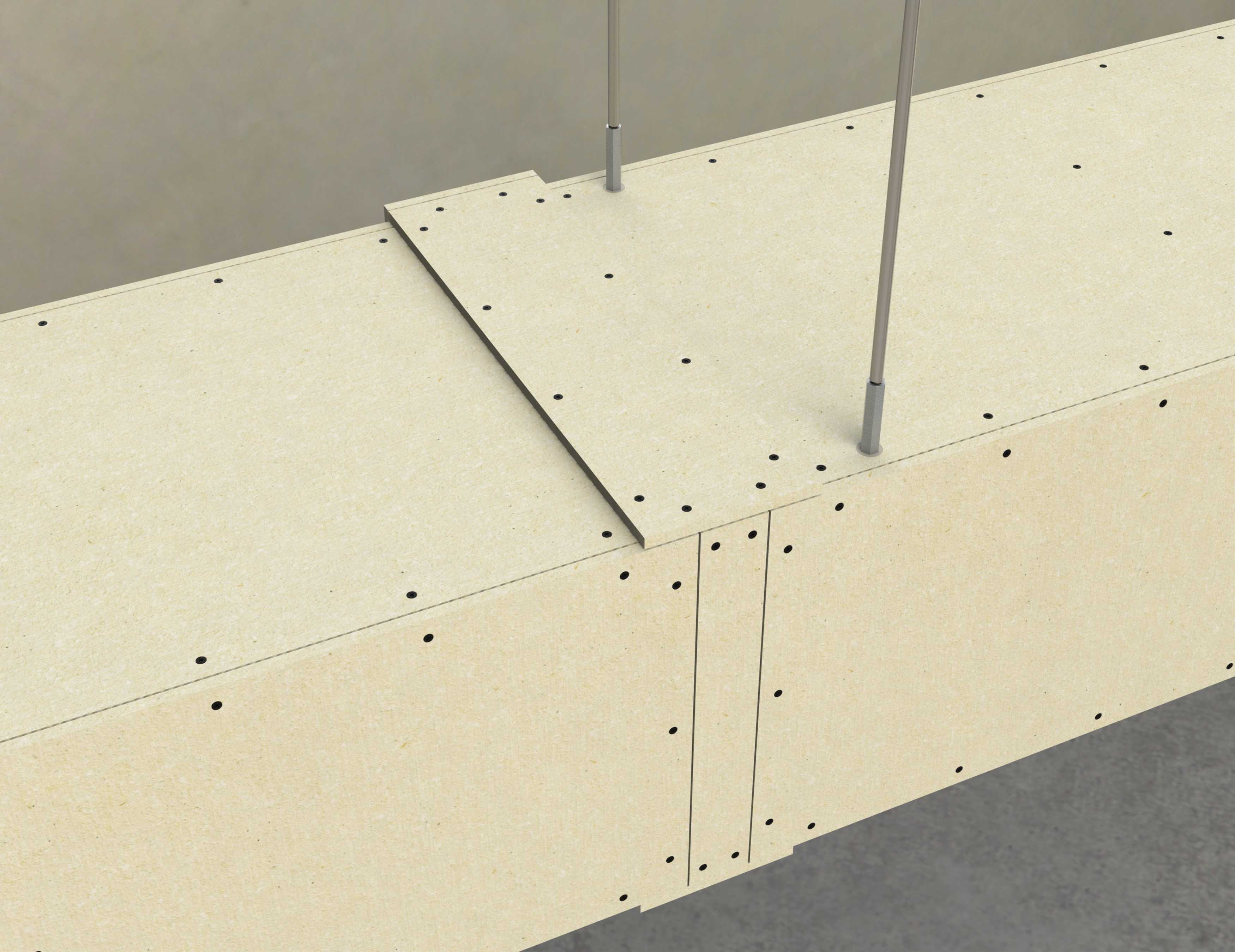

这款预制钢质矩形通风管道构件，主要应用于商用建筑通风系统、工业厂房排风排烟系统、中央空调送风管网等场景，是通风管路中承担气流输送功能的核心预制段构件，可直接对接同规格风管段、风阀、消声器、风口等末端设备，大幅减少现场施工的切割、焊接、拼装作业量。从实际用途来看，该构件采用工厂预制化生产模式，将法兰连接结构、管壁防护层、安装固定支脚在出厂前完成整体装配，现场仅需完成段与段之间的法兰螺栓紧固、支脚与吊装架或落地支架的固定即可完成管路布设，能有效压缩现场施工周期，降低现场作业的焊接烟尘、噪声污染，同时规避现场加工带来的尺寸偏差、密封性能不足等常见施工问题。在功能特性上，该风管段采用内外双层结构设计，内层为光滑钢制壁面，可有效降低气流输送过程中的沿程阻力，减少通风系统的动力损耗；外层覆有致密防火隔热板材，能够隔绝管内气流与外界环境的热交换，避免低温送风时管外壁结露，同时满足消防排烟场景下的管壁耐火时限要求。管道两端采用一体式冲压成型的钢制法兰，法兰面预设均匀分布的螺栓孔位，对接时可搭配密封胶条实现段间紧密连接，杜绝漏风问题；管体四角设置向外延伸的安装支脚，支脚上预留安装孔，可适配吊装、落地安装等多种布设方式。从设计思路来看，这款风管段遵循模块化预制的设计逻辑，统一接口尺寸与安装基准，所有连接孔位、支脚位置均按照通用通风管路安装规范设定，可与市面上主流规格的通风管路配件实现无差别适配，无需额外定制转接件。设计过程中充分考虑了运输与现场安装的便利性，管体边角做钝化包边处理，避免搬运安装过程中划伤施工人员，同时整体结构做轻量化优化，在保证结构强度与密封性能的前提下尽可能降低构件自重，减少吊装与支架承载的负荷。在外形尺寸与安装边界上，该风管段为标准矩形截面，整体呈长方体结构，两端法兰向外突出于管体壁面，安装时需在段与段之间预留不小于二十毫米的密封垫安装间隙，支脚突出管体侧面的尺寸需纳入安装空间核算，吊装布设时相邻支脚的固定点间距需匹配构件长度，避免管体受重力作用产生形变影响密封性能；落地安装时需保证支脚与支撑面完全贴合，防止管体倾斜导致对接处受力不均出现漏风问题。
