X波段10GHz业余无线电圆锥喇叭馈源

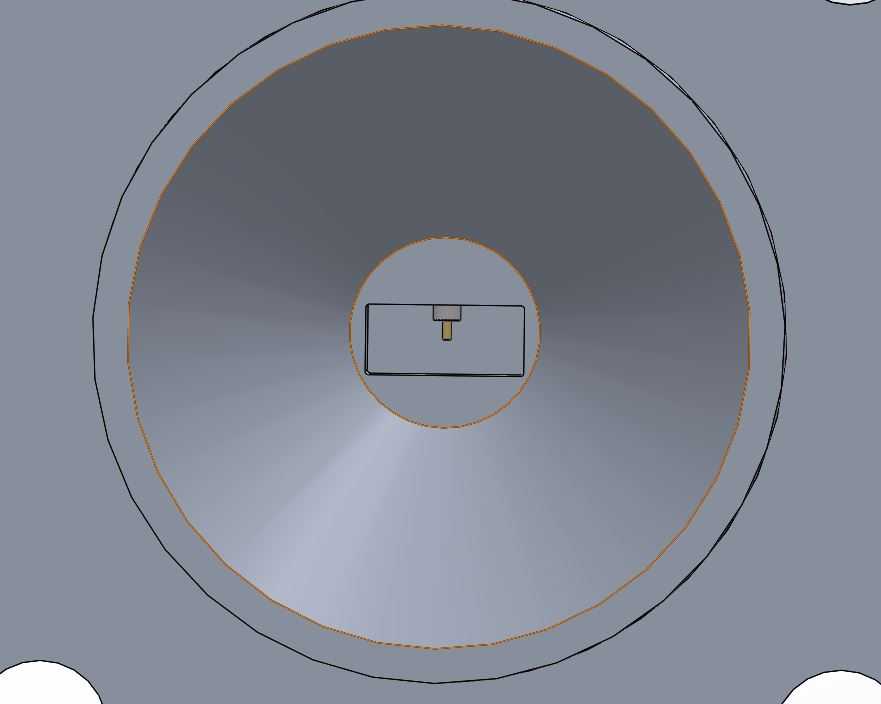

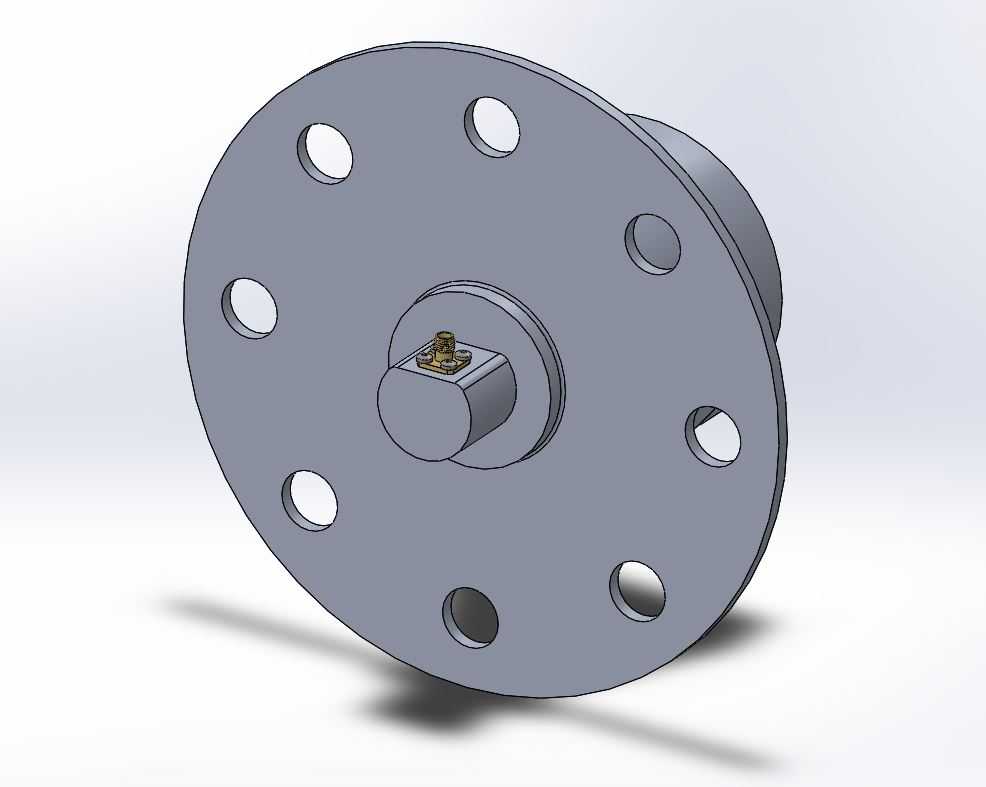

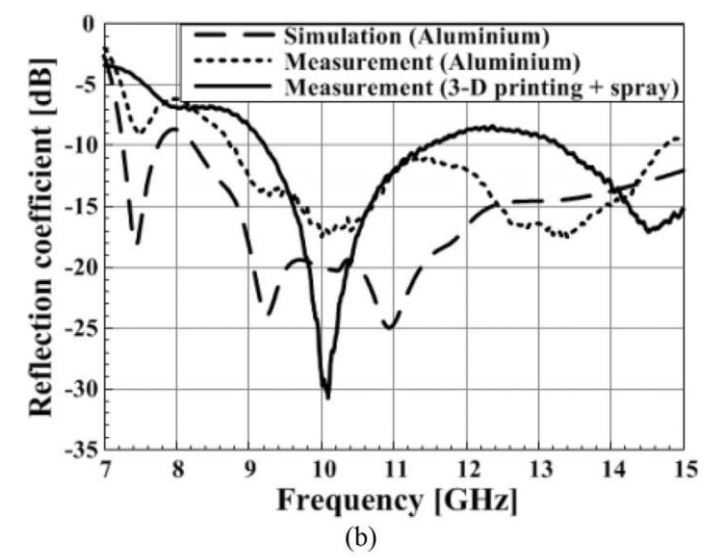

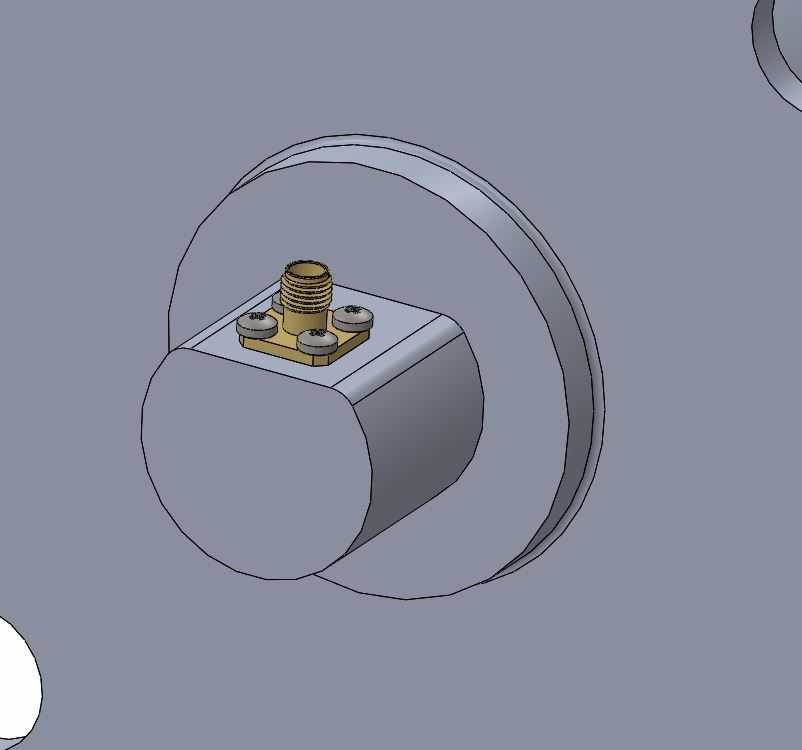

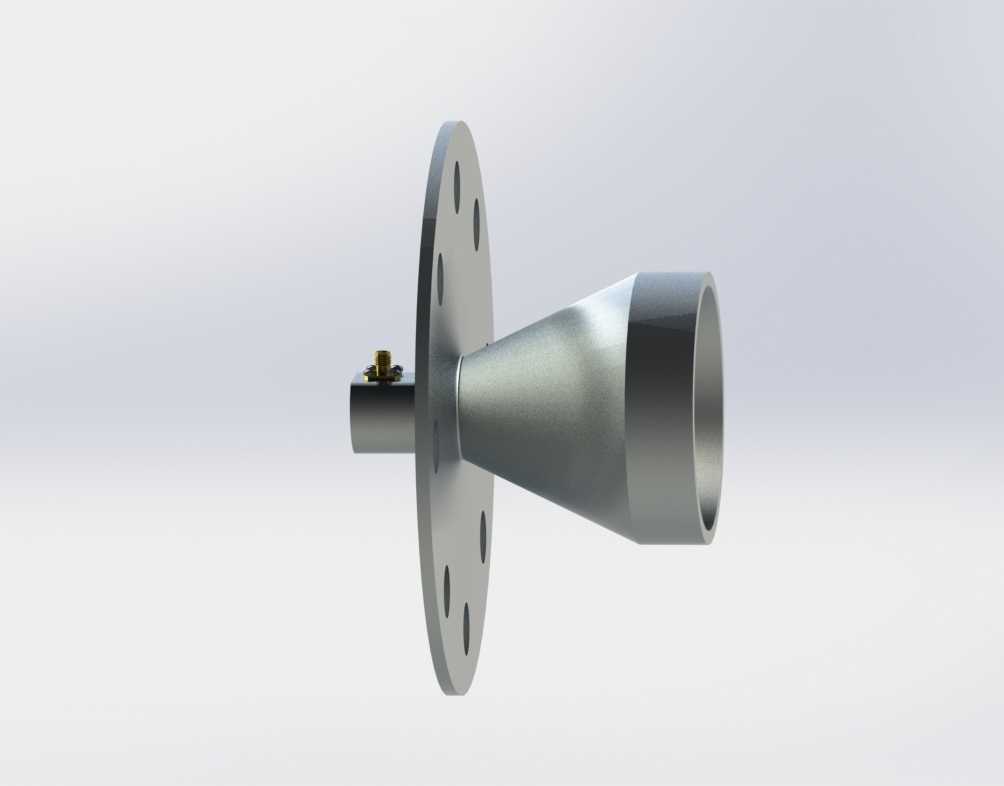

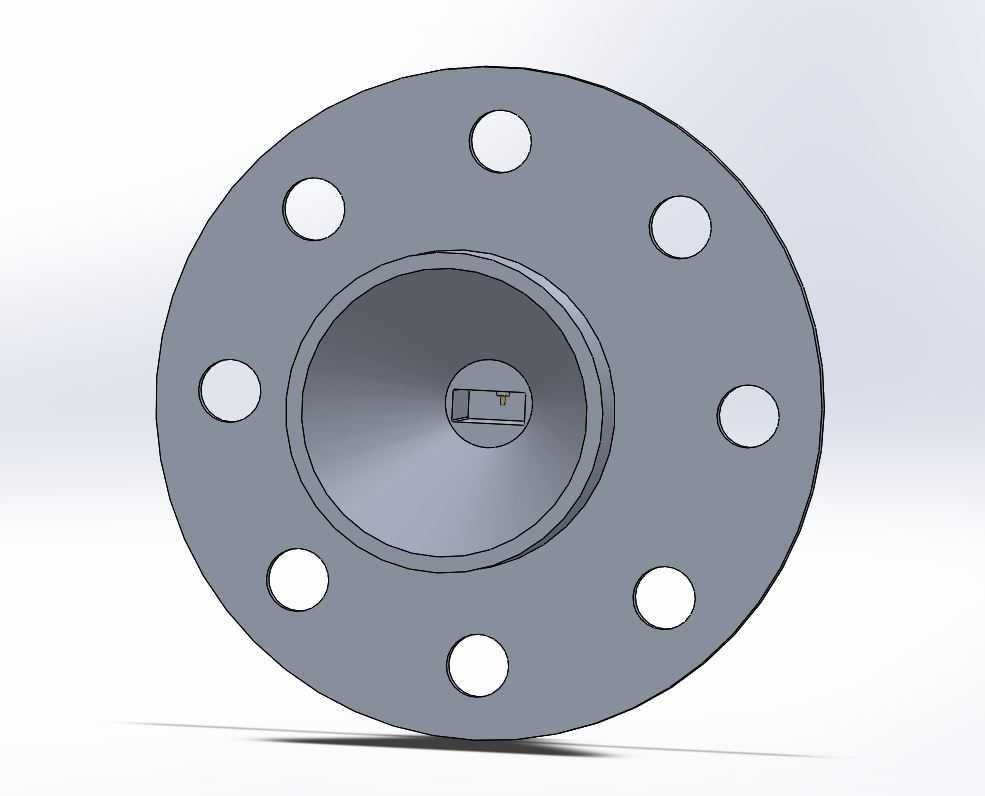

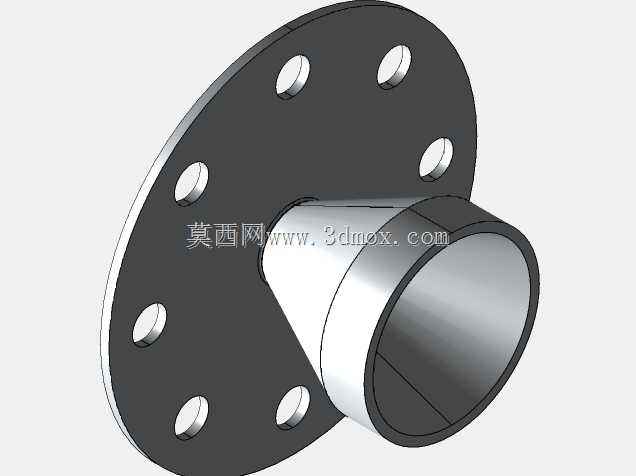

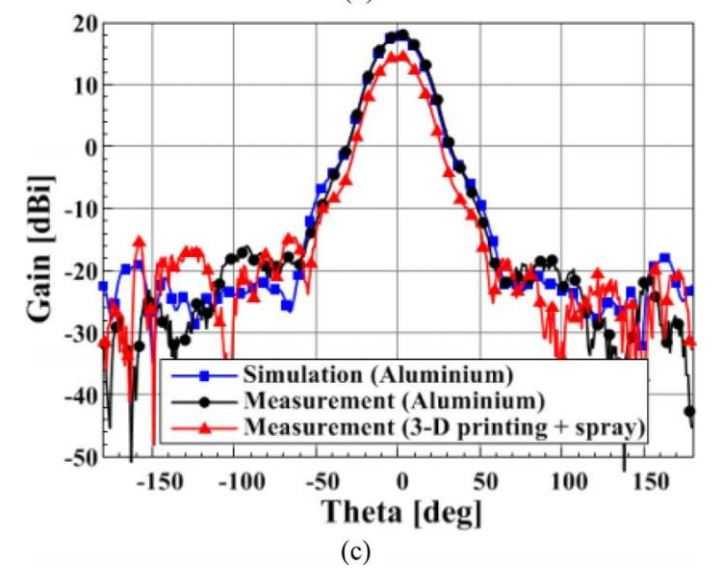

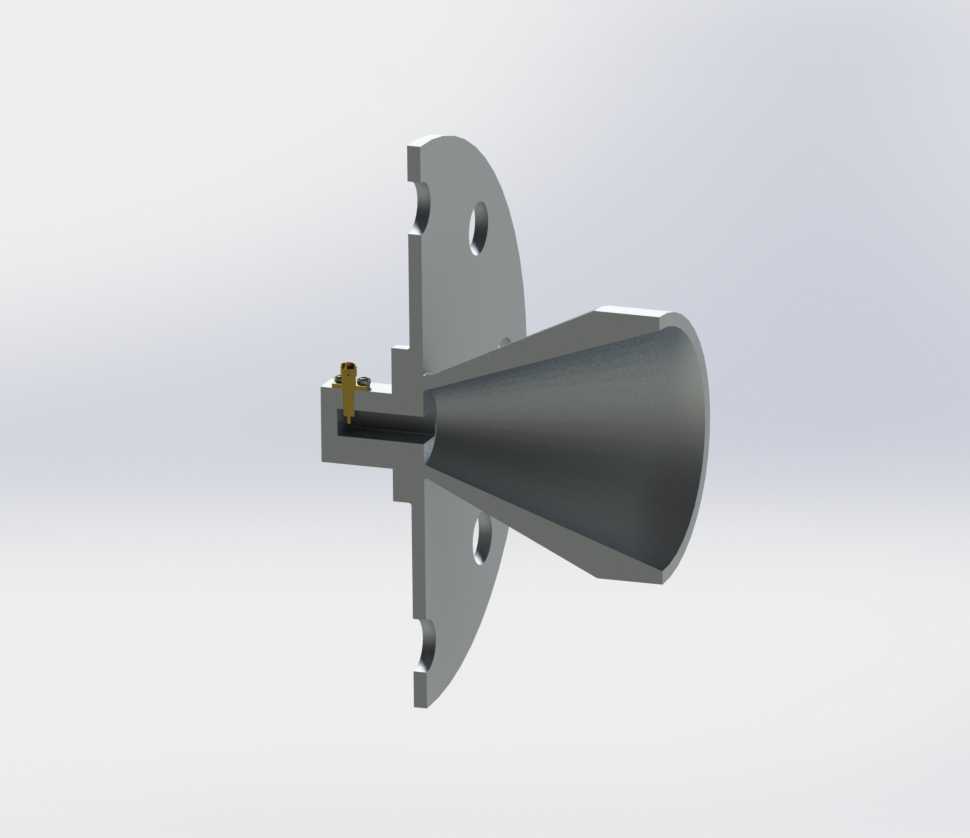

这款圆锥喇叭馈源主要面向业余无线电X波段通信场景设计，适配10GHz也就是3厘米波长的射频信号收发需求，可作为小型抛物面天线的馈源使用，也可独立作为短距离微波通信的定向发射、接收天线，在业余无线电爱好者的微波频段通联、射频信号测试、简易微波链路搭建场景中能够发挥稳定作用，相比同频段的偶极子、八木类天线，它具备更规整的方向图、更低的驻波比表现，能够有效减少信号旁瓣泄露，提升射频能量的辐射效率。从功能特性来看，这款馈源采用圆锥喇叭的经典结构，信号从后端的同轴接口输入后，经过内部的渐变波导结构完成模式转换，将同轴传输的TEM波平滑转换为波导内传输的TE11主模，再通过喇叭口面辐射到自由空间，接收过程则完全反向，能够将空间中的X波段电磁波汇聚后转换为同轴线路可传输的射频信号，法兰盘结构可直接对接标准波导端口，也可通过转接结构连接常用的同轴射频线缆，适配多数业余无线电场景下的射频收发设备。设计思路上，这款馈源充分考虑了业余场景的加工实现条件，整体结构没有复杂的异形曲面或者高精度的内部耦合结构，喇叭段采用线性锥度设计，既保证了波导阻抗的平滑过渡，避免阻抗突变带来的信号反射，也降低了加工难度，后端的安装法兰盘预留了均匀分布的安装孔位，可直接固定在抛物面天线的馈源支架上，也可独立安装在测试支架上使用，同轴馈电的接口位置做了凸起的定位结构，能够保证内导体的插入深度精准匹配，避免因为装配偏差导致的性能下降。外形尺寸与安装边界方面，这款喇叭馈源整体为轴向对称结构，喇叭口面直径适配3厘米波长的辐射需求，整体轴向长度控制在合理范围，不会因为过长导致馈源遮挡抛物面的有效受波面积，安装法兰盘的孔位间距符合常用的小型波导法兰标准，安装时仅需保证法兰贴合面的平整，控制同轴内导体的插入深度即可完成装配，不需要额外的调试结构，对于业余爱好者来说，既可以采用金属切削加工制作，也可以通过金属镀层的3D打印方式实现，能够在较低的成本下完成X波段通信系统的馈源搭建，满足业余微波通联的实际使用需求。
