单缸气动驱动简易执行机构结构设计

这款单缸气动驱动机构，是面向小型自动化生产线、轻工装配工位、简易冲压作业场景开发的紧凑型动力执行单元，核心依托压缩空气作为动力源，将气压的线性推力通过内部曲柄滑块结构转化为周期性的往复摆动输出，可适配小负载的间歇式作业需求，常见于小件冲裁、物料压装、简易打点标记、工位级进送料等对输出扭矩要求不高、需要频繁启停的作业环节，相比同功率的电动执行单元，它具备过载自动卸荷、启停响应速度快、无电火花风险的特性，可在多粉尘、有防爆要求的车间环境内稳定运行。

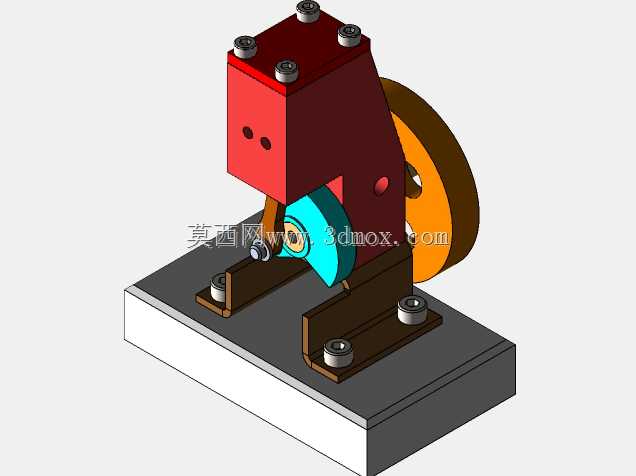

从功能特性来看，该机构采用单气缸垂直布置的结构逻辑，压缩空气通入缸体后推动活塞做上下往复运动，活塞端部连接的传动销直接驱动偏心轮组件转动，偏心轮侧部集成的大直径飞轮可储存转动惯量，有效抵消单缸驱动的死点卡顿问题，让输出轴的转动更平顺，避免作业过程中出现的冲击力波动；缸体顶部采用内六角螺栓紧固的端盖结构，方便后期拆解维护密封件，侧部预留的进出气接口可直接对接车间常规气动管路，无需额外加装复杂的转接组件。

设计过程中优先考虑了安装适配性，整体采用底座式安装结构，厚重的方形安装底座预留了四个对称布置的螺栓沉孔，可直接固定在标准铝型材工作台、钢制工装架或者专用设备台面上，安装孔位的间距适配主流的小型工位设备安装规范，不需要额外加工转接板即可完成部署；整体结构的外轮廓没有突出的尖锐棱角，所有传动部件都布置在主体支架的内侧，可避免作业过程中人员误触转动部件造成安全隐患，飞轮外侧预留的键槽结构，可直接同步带轮、偏心压头、摆杆等末端执行件，不需要额外定制连接轴套，大幅缩短了工位改造的适配周期。

在结构细节上，传动部位的铰接点都采用了耐磨衬套设计，可降低长期往复运动带来的磨损，延长整机的无故障运行时间，缸体与支架之间采用定位销加螺栓的双重固定方式，可抵消活塞往复运动带来的侧向冲击力，避免长期运行后出现缸体偏移的问题；整体的安装边界紧凑，不会占用过多的工位空间，可在狭小的装配工位内多台并排布置，适配多工序同步作业的生产线布局需求，进气侧预留的调速阀安装位，可根据实际作业的负载大小调整活塞运动速度，匹配不同作业节拍的生产需求。
