4mm面板安装型绝缘香蕉插座结构

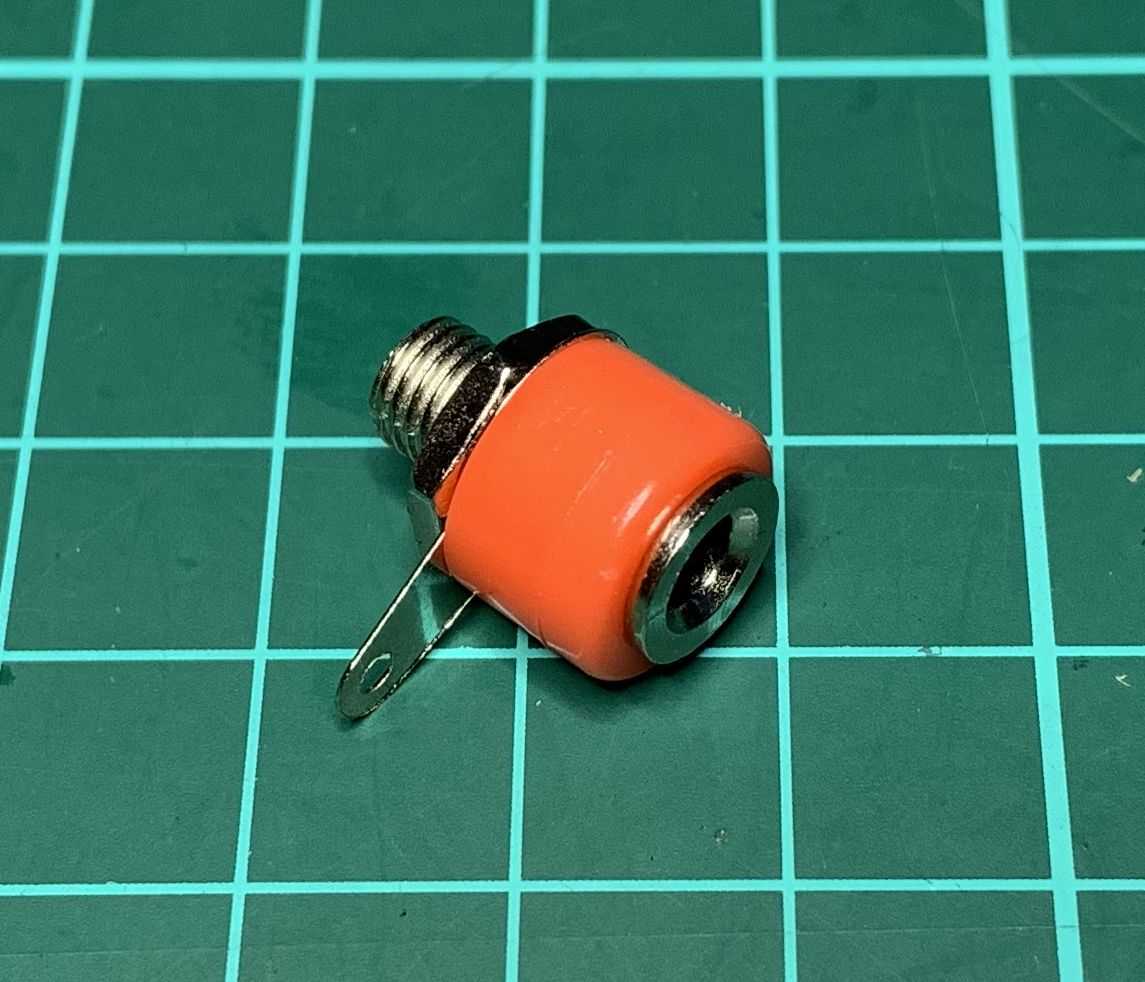

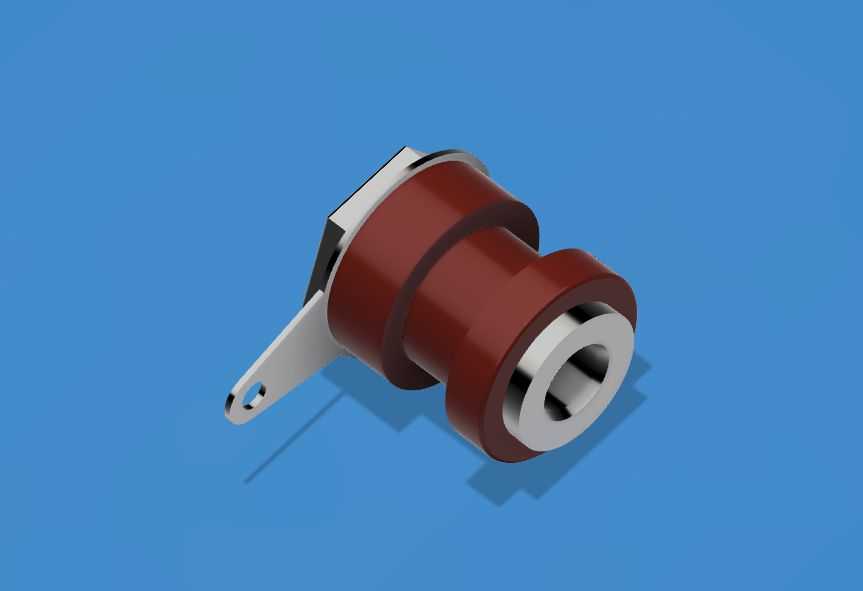

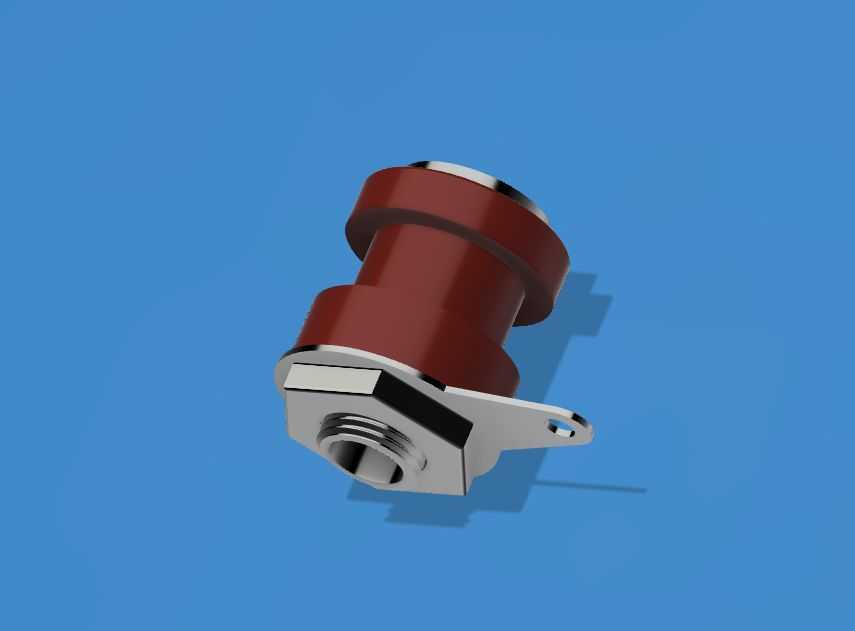

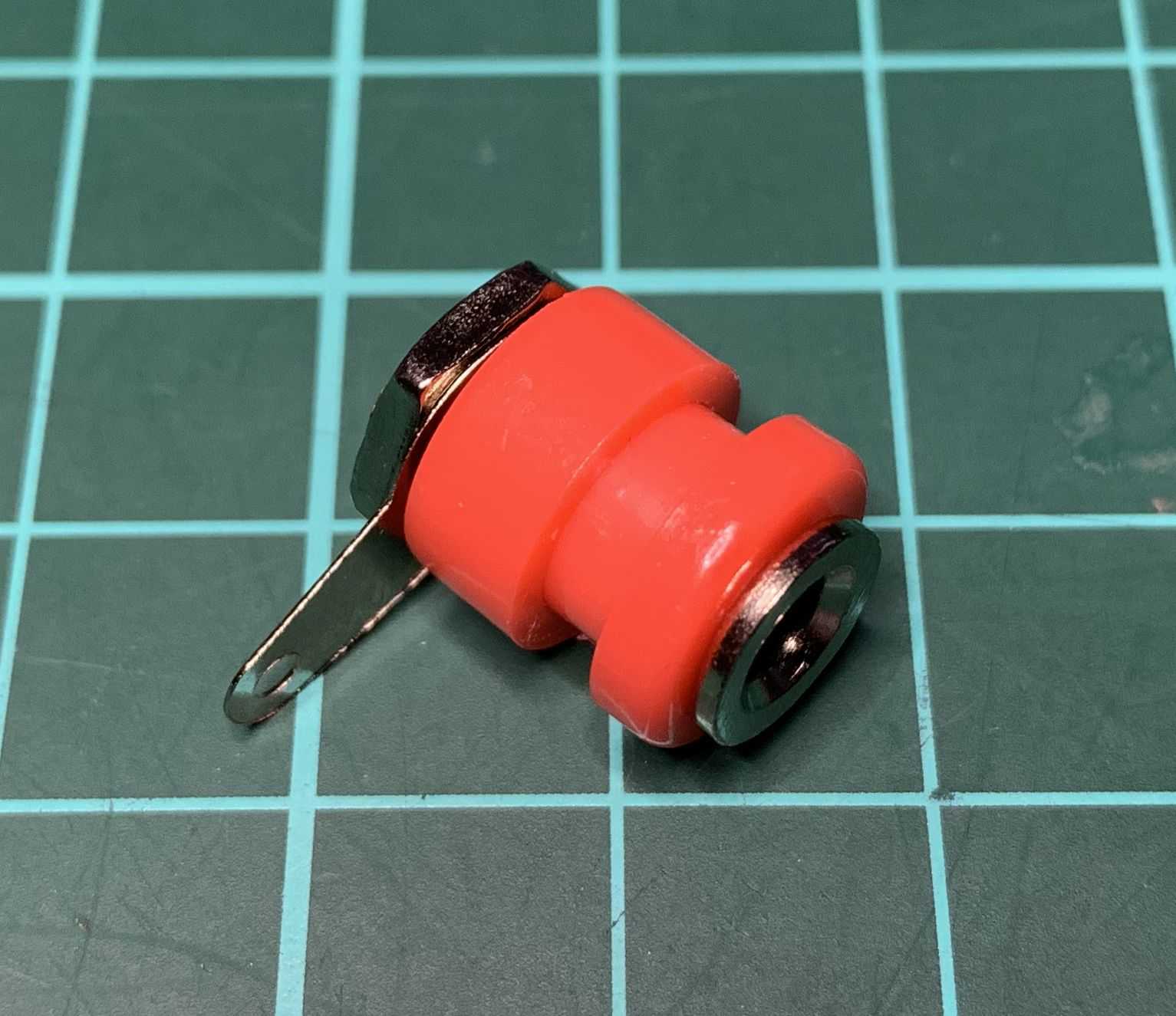

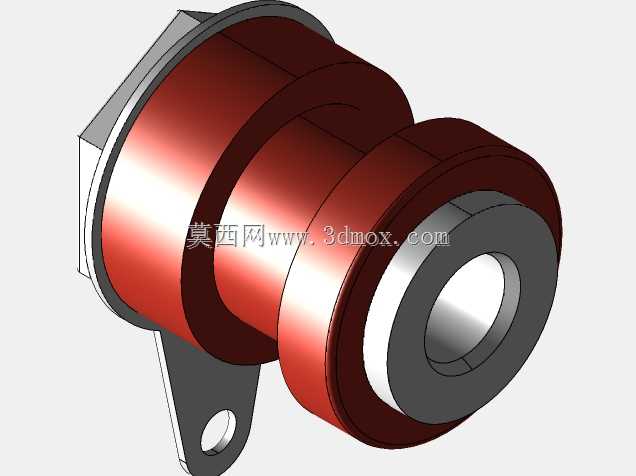

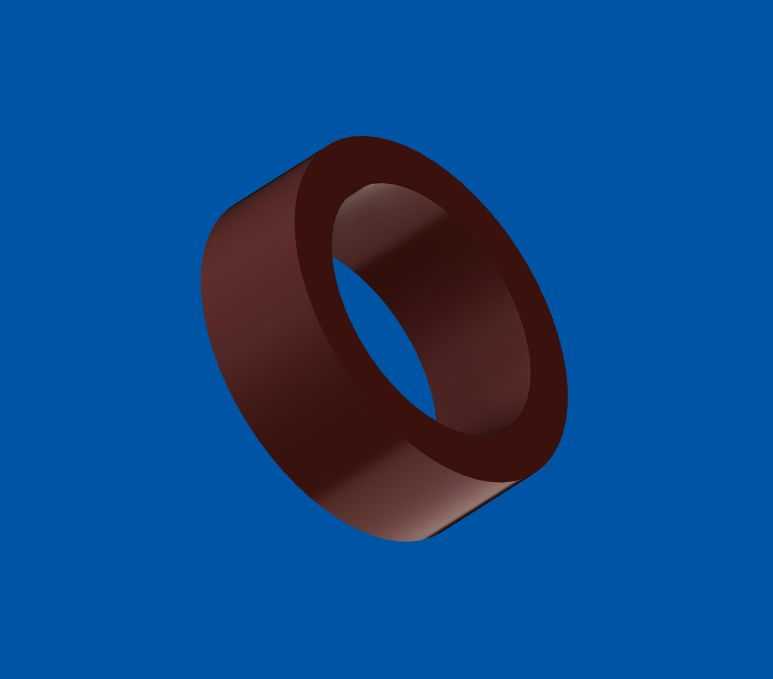

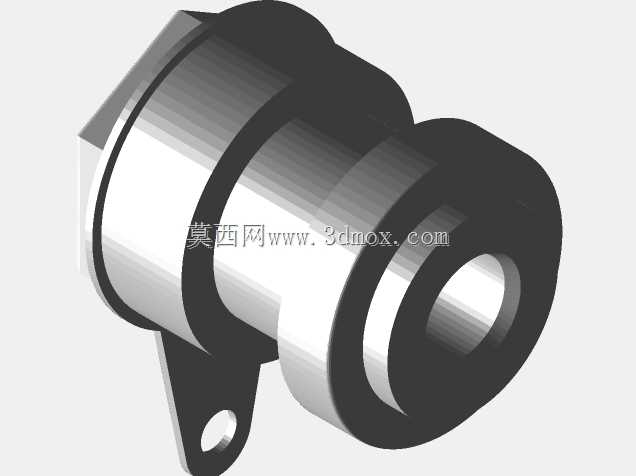

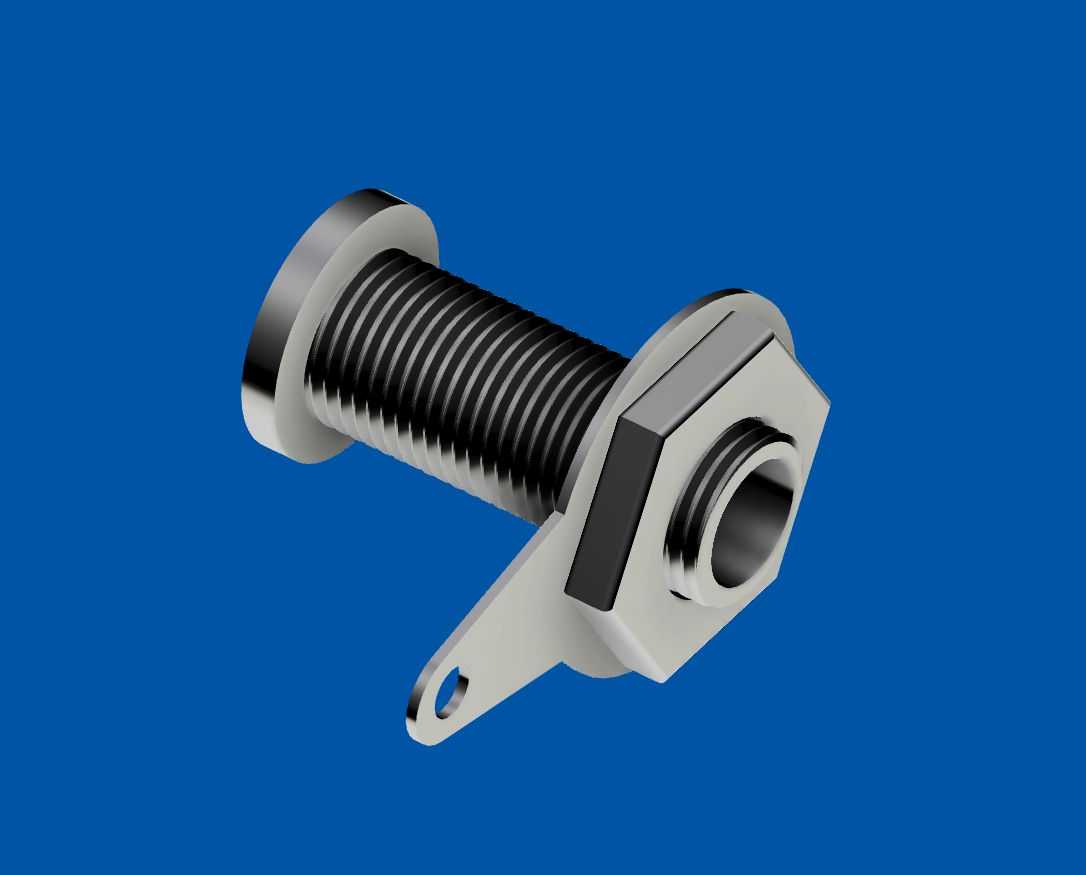

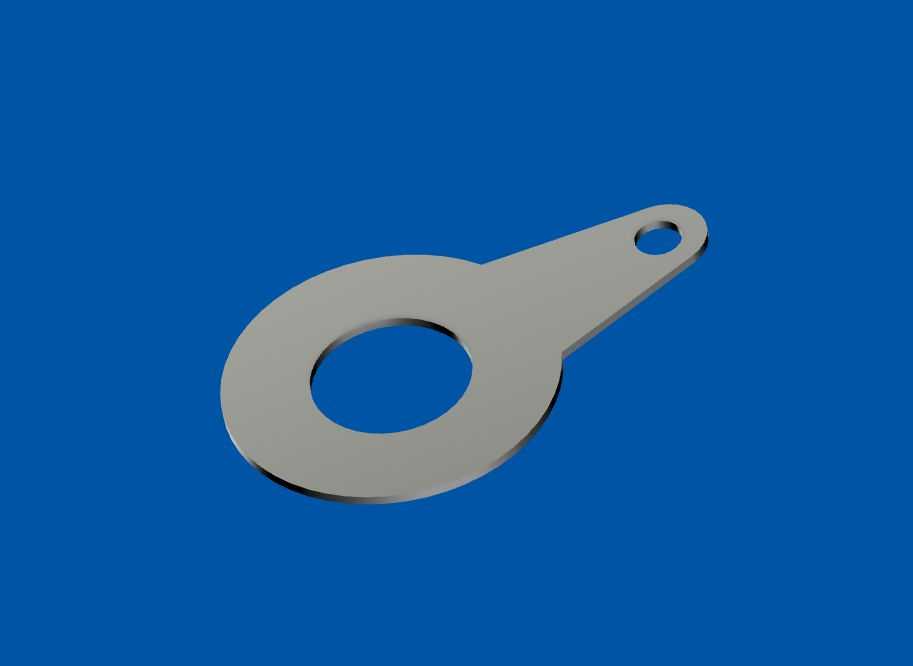

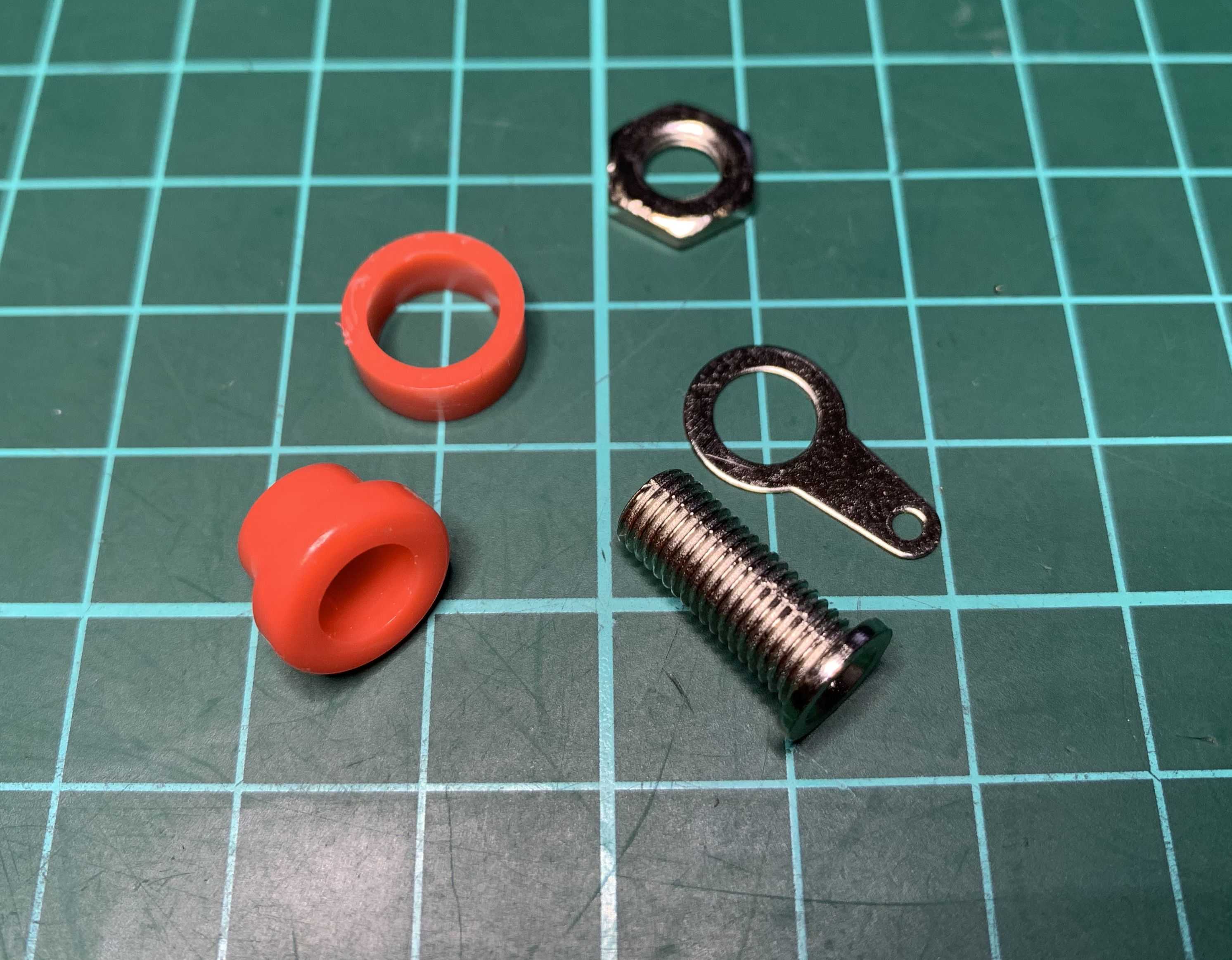

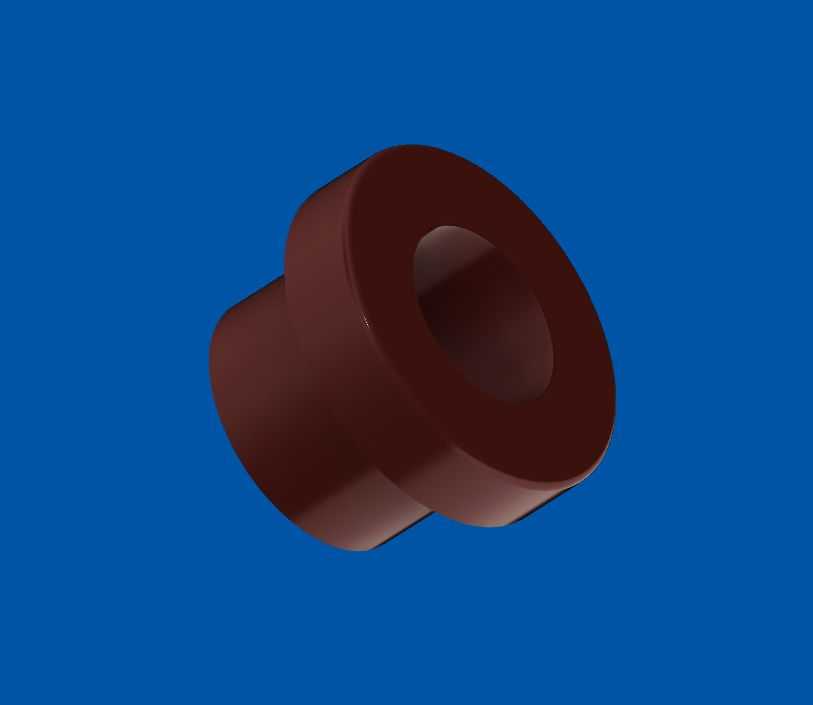

这款4mm规格的面板安装香蕉插座，是电子测试、实验教学、低压配电、工控调试场景中十分常用的电连接接插件，主要承担测试线路、临时供电回路、信号传输链路的快速插拔连接功能，适配标准4mm直径香蕉插头，能够为插拔连接提供稳定的接触压力与可靠的绝缘防护，避免测试或接线过程中出现触点误碰金属面板、相邻接线端短路的安全隐患。在实际应用中，这类插座广泛布置在直流电源面板、实验台接线端子排、电子负载测试设备、教学实验箱、音响接线面板上，既可以满足大电流测试场景下的低阻连接需求，也能适配弱信号传输场景的稳定接触要求，是低压电气连接领域通用性极强的基础连接配件。该插座整体采用台阶式圆柱绝缘主体搭配侧边焊接固定引脚的结构设计，绝缘主体选用耐温绝缘工程塑料材质，外层做防滑台阶结构，既能够在安装时嵌入面板开孔实现径向定位，也能在插拔插头时提供足够的握持摩擦力，避免插座跟随插头转动松脱。中心接触端采用金属导电材质，内部设置弹性抱紧结构，插头插入后能够通过弹性形变产生持续的抱紧力，保证接触电阻稳定，避免大电流通过时出现接触点发热的问题；侧边延伸的金属引脚兼顾安装固定与导线焊接功能，引脚端部设置定位圆孔，既可以在面板安装时配合卡件实现防转固定，也能穿过焊片实现导线的压接或焊接固定，降低接线脱落的风险。安装边界方面，这款插座适配8mm直径的面板安装开孔，安装时仅需在对应面板位置开出匹配尺寸的圆孔，将插座主体从面板正面嵌入，配合后侧的固定卡圈即可完成锁紧固定，不需要复杂的安装工装，单颗插座的安装操作仅需数秒即可完成；绝缘主体的轴向长度适配常规厚度的设备面板，安装后前端露出面板的高度符合常规操作的插拔距离，后侧引脚预留足够的焊接操作空间，不会因为面板后侧空间局促导致焊接操作困难。设计过程中针对常见的插座使用痛点做了优化：一是绝缘主体的爬电距离做了加长设计，相邻插座即使近距离排布，也能避免高压测试场景下的表面飞弧问题；二是金属接触件与绝缘主体之间做了防退卡扣结构，长期插拔使用不会出现接触件被插头带出松脱的问题；三是焊接引脚做了镀锡处理，焊接时上锡速度快，不会出现虚焊、假焊的问题，能够有效降低现场接线的工艺难度。同时该结构将所有组件做了拆分设计，每个零件的尺寸公差都做了合理匹配，无论是直接用于设备生产的配件选型参考，还是用于3D打印制作定制化的接线插座，都能直接复用结构参数，不需要反复调整配合间隙，能够帮助设计人员快速完成面板接线部分的结构布局，避免因为接插件尺寸预估错误导致的面板开孔错位、安装干涉等设计缺陷，大幅缩短电气面板类产品的开发验证周期。
