单杆活塞式液压油缸结构设计

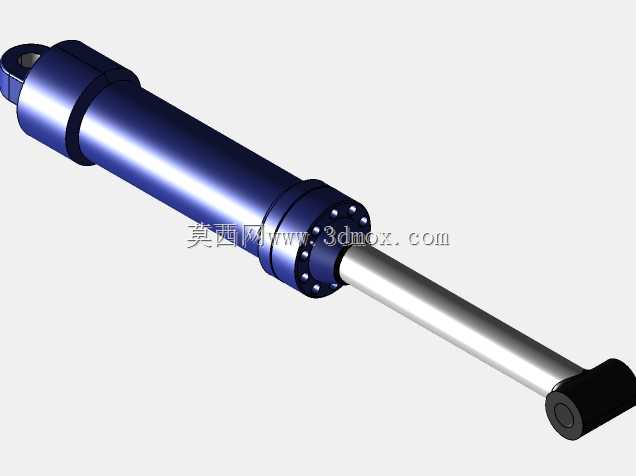

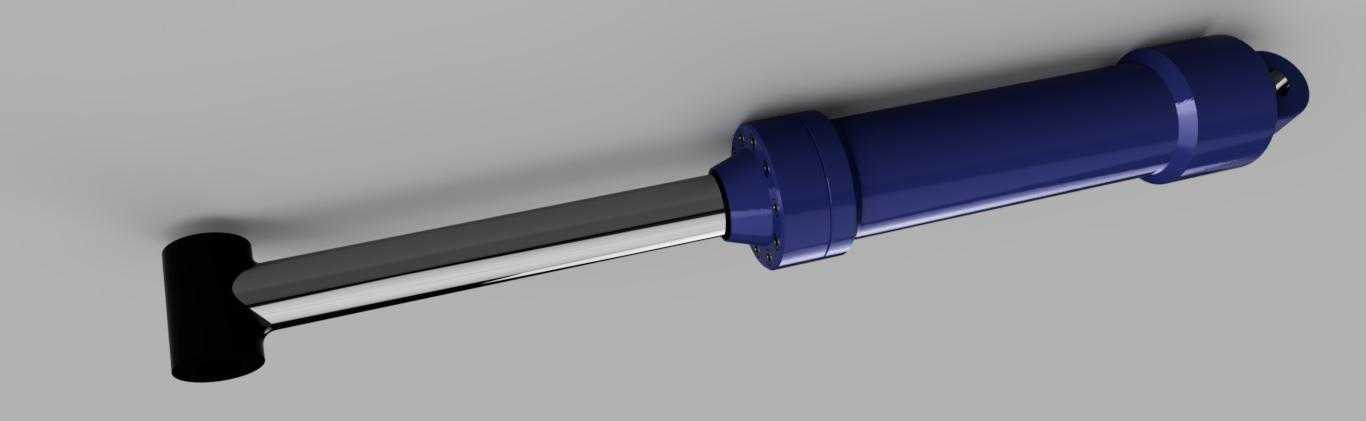

这款单杆活塞式液压油缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械的作业机构驱动、机床设备的进给传动、重型装备的负载举升、冶金产线的工件推送、物流设备的货叉升降等场景，能够将液压油的压力能稳定转换为往复直线运动的机械能，为各类需要大推力直线动作的工况提供可靠动力输出。从功能特性来看，该油缸采用双作用工作设计，可通过进出油口的压力油切换实现活塞杆的伸出与缩回动作，伸出工况下活塞有效作用面积更大，能够输出更高的推进行程推力，缩回工况下作用面积对应活塞杆侧环形区域，回程速度更快，可匹配不同工况下的力与速度需求；缸体与端盖采用法兰式连接结构，密封件布置在活塞外周、活塞杆与端盖配合位置，能够有效避免液压油内泄与外漏，保证传动过程的压力稳定性，活塞杆端部设计有铰接安装结构，可适配不同安装姿态的铰接固定需求，降低安装过程中的同轴度误差带来的偏磨风险。在设计思路上，这款油缸优先考虑了重载工况下的结构强度与运行稳定性，缸筒选用高强度无缝管材加工，内壁做高精度珩磨处理，降低活塞往复运动的摩擦阻力，同时提升密封件的使用寿命；活塞杆表面做硬铬镀层处理，具备优秀的耐磨与防锈性能，能够适应多粉尘、潮湿的复杂工业作业环境；活塞与活塞杆采用刚性连接配合锁紧结构，避免大推力工况下出现连接松脱问题，端盖处设置有导向套结构，为活塞杆往复运动提供精准导向，减少侧向力对密封件与缸筒的损伤。从安装边界与尺寸适配来看，该油缸的整体外形遵循常规拉杆油缸的尺寸规范，缸体外径、法兰安装孔位、活塞杆直径、行程长度均匹配通用液压系统的安装接口，可直接替换同规格的标准液压油缸使用，安装时需保证油缸轴线与负载运动方向保持同轴，避免侧向载荷长期作用导致活塞杆弯曲、密封件过早磨损；进出油口设置在缸筒两端的合理位置，可适配标准液压管路的连接需求，无需额外改装管路走向即可完成装配，能够快速集成到各类液压传动系统中，为设备提供稳定的直线驱动力。
