L型键槽盖缓冲滑块结构设计

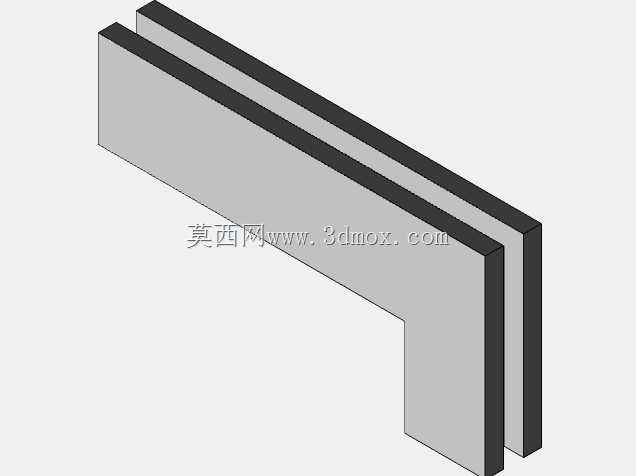

这款L型键槽盖缓冲滑块，主要应用于各类直线导轨副、线性传动模组的键槽端部防护与行程缓冲场景，在自动化生产线的直线输送单元、机床工作台进给机构、精密检测设备的位移滑台等场景中广泛使用，能够在滑动部件运行至行程端点时，既完成键槽部位的防尘遮盖防护，又通过自身结构承接滑动件的端部接触，避免硬碰撞带来的部件损伤与运行噪音。从功能特性来看，该滑块采用L型弯折的一体式结构设计，主体部分为平行设置的双层长条板状结构，两层板之间形成适配导轨侧边的卡合间隙，能够直接嵌装在导轨端部的键槽位置，无需额外复杂的固定连接件即可完成初步定位，弯折的短边部分垂直于长条主体，刚好对应滑动件的接触端面，在滑动件移动至行程末端时，短边端面会与滑动件的端部接触，承接滑动件的冲击力，同时长条部分持续遮盖导轨上的键槽开口，避免加工碎屑、车间粉尘落入键槽内部造成滑动卡滞、磨损加剧的问题。在设计思路上，这款滑块优先考虑了安装便捷性与防护缓冲的双重需求，没有采用复杂的多零件拼接结构，而是通过一体式的弯折构型同时实现卡合定位、端面缓冲、槽口遮盖三个核心功能，双层平行板的间距经过精准匹配，能够适配对应规格的导轨侧边厚度，安装后不会出现晃动松脱的问题，同时板件的边缘做了顺滑的倒角处理，避免安装过程中划伤操作人员，也不会在滑动件接触时刮伤滑动件的接触面。外形尺寸方面，该滑块的主体长条长度、宽度与高度分别对应57mm、24mm、7mm的安装边界，弯折短边的尺寸与主体宽度保持一致，能够完全覆盖对应规格导轨的键槽开口宽度，安装后不会突出导轨的安装平面，不会干涉滑动件的正常运行轨迹，双层板的厚度经过力学核算，既能够承受常规滑动机构行程末端的接触冲击力，不会因为反复碰撞出现变形断裂，又不会因为厚度过大占用过多的安装空间，适配紧凑安装空间下的导轨端部使用需求。在实际使用过程中，该滑块可以直接卡入导轨端部的键槽位置，配合少量的粘接或者微型紧固件即可完成永久固定，长期使用过程中不需要频繁维护，能够持续为导轨键槽提供防护，同时降低行程末端的碰撞冲击，提升整个直线传动机构的运行稳定性与使用寿命，减少因为碎屑卡滞、硬碰撞损伤带来的设备停机维护成本，适合各类中小型直线传动机构的端部配套使用。
