长圆形双孔连接固定压板结构设计

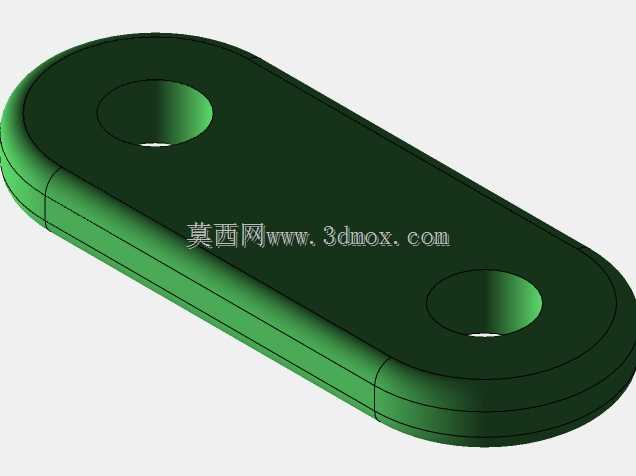

该款长圆形双孔压板是工业装配场景中常用的压紧定位零部件，主要应用于工装夹具装夹、自动化生产线工位固定、机电设备内部组件限位、传动机构辅助定位等场景，能够在各类需要平面压紧、间距适配连接的工位上发挥稳定的紧固作用，可替代同规格方形压板减少边角磕碰风险，适配安装空间受限的紧凑装配环境。从实际用途来看，这款压板主要通过两个通孔穿入螺栓完成锁紧，可将待固定的工件、线路支架、传感元件安装座等部件牢牢压合在安装基准面上，相比单孔压板，双孔布局能够提供更均衡的压紧力，避免单侧锁紧带来的工件翘起、压合偏移问题，长圆形的主体结构可以适配两个固定孔存在一定中心距误差的安装场景，降低安装对位的精度要求，提升现场装配效率。在功能特性上，这款压板主体做了圆角过渡处理，所有棱边均设置了圆弧倒角，既可以消除安装调试过程中锐边划伤操作人员的安全隐患，也能减少应力集中问题，提升压板长期承受交变压紧力时的结构强度，避免棱角位置出现应力断裂；压板的两个安装孔做了沉孔设计，螺栓锁紧后螺帽可以完全沉入孔内，不会突出压板表面，避免突出的螺帽干涉周边其他运动部件，适配周边空间紧凑的安装环境；压板整体厚度均匀，压合面经过平面度校准，锁紧后能够和被压工件表面完全贴合，不会出现局部压合不实的问题，保障固定的可靠性。在设计思路上，这款压板优先考虑了安装适配性与结构耐用性，主体采用长圆形轮廓，在满足两个安装孔中心距要求的前提下，尽可能缩小压板的整体宽度，减少对安装空间的占用；两个安装孔的孔径按照常用的紧固件规格做了适配设计，孔位周边做了局部加厚处理，提升螺栓锁紧位置的结构强度，避免长期锁紧后孔位出现变形开裂；压板的上下表面均做了平行度管控，保障压合过程中受力均匀，不会因为表面倾斜导致被压工件出现移位。从外形尺寸与安装边界来看，这款压板整体为扁平长圆结构，两个安装孔沿压板长度方向对称分布，中心距适配常规的工位安装孔距标准，压板整体厚度适配常规的M6、M8规格紧固件的锁紧行程，安装时仅需预留出压板轮廓对应的平面空间，无需额外预留边角操作空间，两个安装孔的位置公差控制在合理范围内，既可以满足精准定位的安装需求，也能适配现场安装孔位存在小幅偏差的情况，降低现场装配的适配难度，能够广泛适配各类轻工机械、自动化设备、工装夹具的固定需求。
