多瓣组合式微型螺栓锁紧固定装置

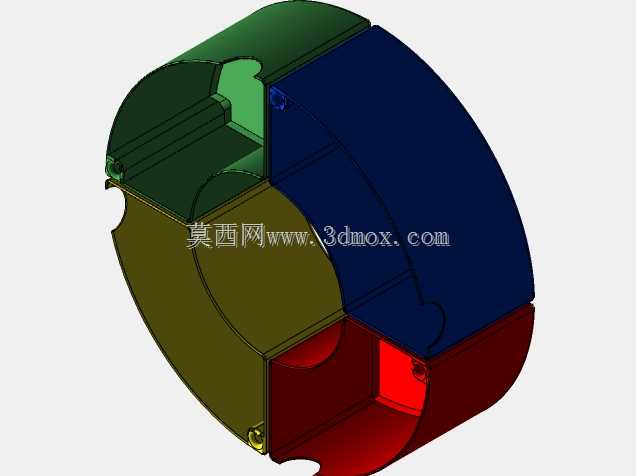

这款多瓣组合式螺栓固定装置，主要面向狭小安装空间内的螺栓防松、定位锁紧场景，常见于精密电子设备内部走线固定、小型气动元件管路定位、微型自动化模组的连接件锁附等工况，能够在不改动原有安装基体结构的前提下，实现对穿装螺栓的径向抱紧与轴向限位，避免设备运行过程中受振动、冲击载荷影响出现螺栓松动、移位甚至脱落的问题，大幅提升紧凑装配场景下连接结构的可靠性。从功能特性来看，该装置采用四瓣分体拼合的环抱式结构，四个不同配色的结构瓣沿圆周方向拼接形成完整的环形夹持腔体，内壁预留有与螺栓外螺纹适配的贴合弧面，拼合后能够完整包裹螺栓的光杆或螺纹段，相邻瓣体之间通过侧边的定位卡扣与嵌合槽实现精准对位，瓣体端部预留的沉孔可装入小型紧定螺钉，将拼合后的整体结构锁紧为闭环状态，既能够保证对螺栓的抱紧力均匀分布，避免局部应力集中损伤螺栓表面，也可以根据不同直径的螺栓更换对应内径规格的瓣体，无需整体更换固定装置，具备较强的适配灵活性。在设计思路上，该结构充分考虑了狭小空间的装配便利性，摒弃了传统整体式固定环需要从螺栓端部穿装的操作局限，分体式瓣体可以直接在螺栓的任意轴向位置拼合安装，尤其适合两端已经完成装配、无法穿装整体式固定件的螺栓锁紧场景；瓣体的外壁采用圆弧过渡设计，不存在尖锐棱角，避免装配后刮伤周边的线束、管路等柔性部件，内部腔体在非贴合区域预留了一定的容屑空间，能够容纳螺栓表面附着的少量灰尘、金属碎屑，避免杂质卡滞导致抱紧力下降。从安装边界来看，该装置整体为薄型环形结构，径向尺寸远小于常规双螺母防松结构的占用空间，轴向厚度控制在极小范围内，安装后不会额外占用过多的轴向装配余量，拼合后的外圆面可与安装基体上的预制沉槽完美贴合，不需要额外设计复杂的定位结构，仅通过周边结构的限位即可防止固定装置自身转动，适配安装孔位的公差范围较宽，即使基体上的安装孔存在少量加工偏差，也可以通过瓣体拼合的间隙微调实现顺利安装，能够有效降低精密装配场景下的零件加工精度要求，压缩整体生产与装配成本。
