台式电脑金属钣金机箱结构设计

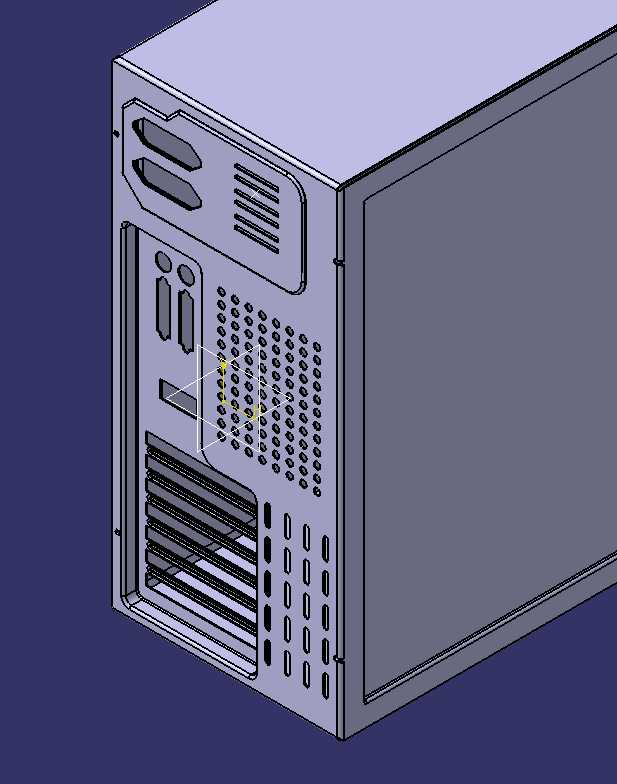

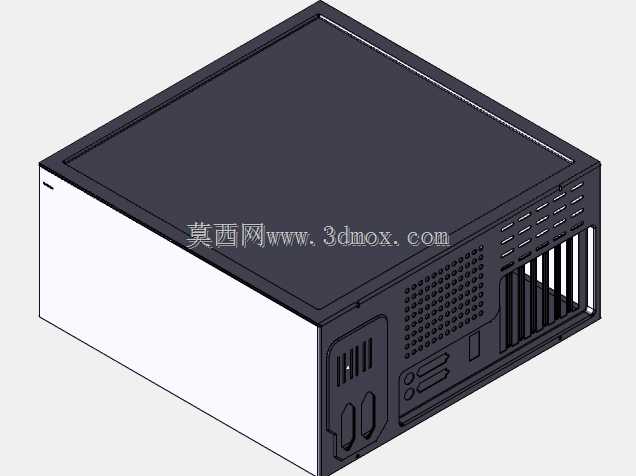

这款台式电脑钣金机箱是面向桌面级计算机硬件承载需求设计的金属壳体结构，主要应用于日常办公台式主机、家用娱乐电脑主机、小型工控工作站等场景，作为电脑核心硬件的承载防护结构，承担着固定主板、电源、硬盘、散热组件等核心配件，同时隔绝外部磕碰、灰尘侵扰，引导内部散热气流流通的核心作用。在实际使用场景中，这类钣金机箱既可以适配常规桌面摆放的家用办公主机，也可通过结构微调嵌入小型机柜、操作台内部，满足嵌入式工控设备的安装需求。从功能特性来看，该机箱采用全金属薄板折弯拼接结构，整体为规整长方体造型，侧面板预留大面积平整区域，既可以做封闭盖板实现电磁屏蔽，也可替换为透明面板满足侧透展示需求；机箱后部按照标准ATX硬件布局预留了主板IO接口开孔、PCI扩展槽位、电源安装位，同时在对应主板、电源的发热区域设计了阵列式通风冲孔与格栅式通风口，能够配合机箱内部散热风扇形成顺畅的进出风通路，避免硬件积热导致性能下降。在设计思路上，这款机箱优先考虑钣金加工的工艺可行性，所有折边均预留合理的折弯半径，拼接位置采用卡扣与螺丝结合的固定方式，减少焊接工序带来的加工成本与形变问题；壳体边缘全部做卷边或折边处理，避免组装过程中锋利的板材切口划伤操作人员，同时提升壳体整体的结构刚性，减少薄板受力产生的共振异响。从安装边界与尺寸设计来看，机箱整体长宽高比例适配常规MATX主板与标准ATX电源的安装要求，内部预留了足够的硬盘安装位与CPU散热高度空间，主板固定铜柱位置按照通用标准孔位排布，能够兼容市售绝大多数常规台式机硬件；机箱外部的安装孔位全部做沉头处理，保证螺丝安装后表面平整无凸起，底部预留防滑脚垫安装位，放置在桌面时能够保持稳定，同时垫高箱体底部避免桌面水渍、灰尘直接进入箱体内部。在结构细节上，机箱前部预留了开关按键、USB接口、音频接口的安装位置，对应内部走线区域设计了理线卡扣位，方便组装时整理线材，避免杂乱线材阻挡散热风道；所有通风孔的冲孔尺寸经过合理设计，既保证通风面积，也能阻挡较大体积的杂物进入机箱内部，同时金属板材的连续结构能够有效屏蔽内部硬件产生的电磁辐射，避免对周边电子设备造成干扰。
