多关节齿轮夹持式工业机械臂结构设计

这款多关节机械臂主要面向轻工业自动化产线、教学实训平台、小型物料分拣工位等场景设计，可替代人工完成重复性的拾取、放置、转运作业，适配电子元器件分拣、小型零件上下料、实验室样品转运等对定位精度、动作重复性有一定要求的作业场景，能够在狭窄工位空间内完成多自由度的姿态调整，满足小范围作业半径内的物料操控需求。

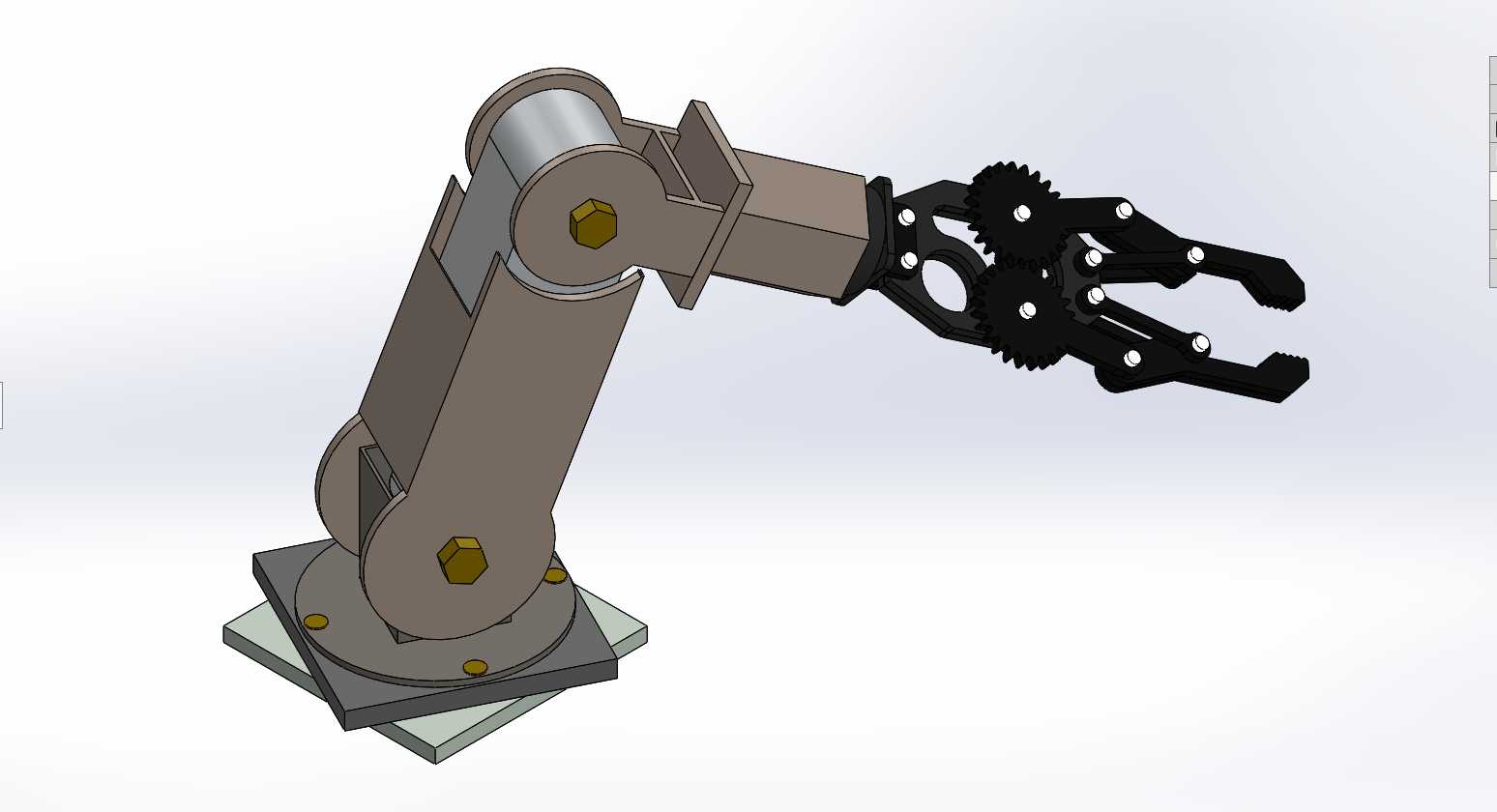

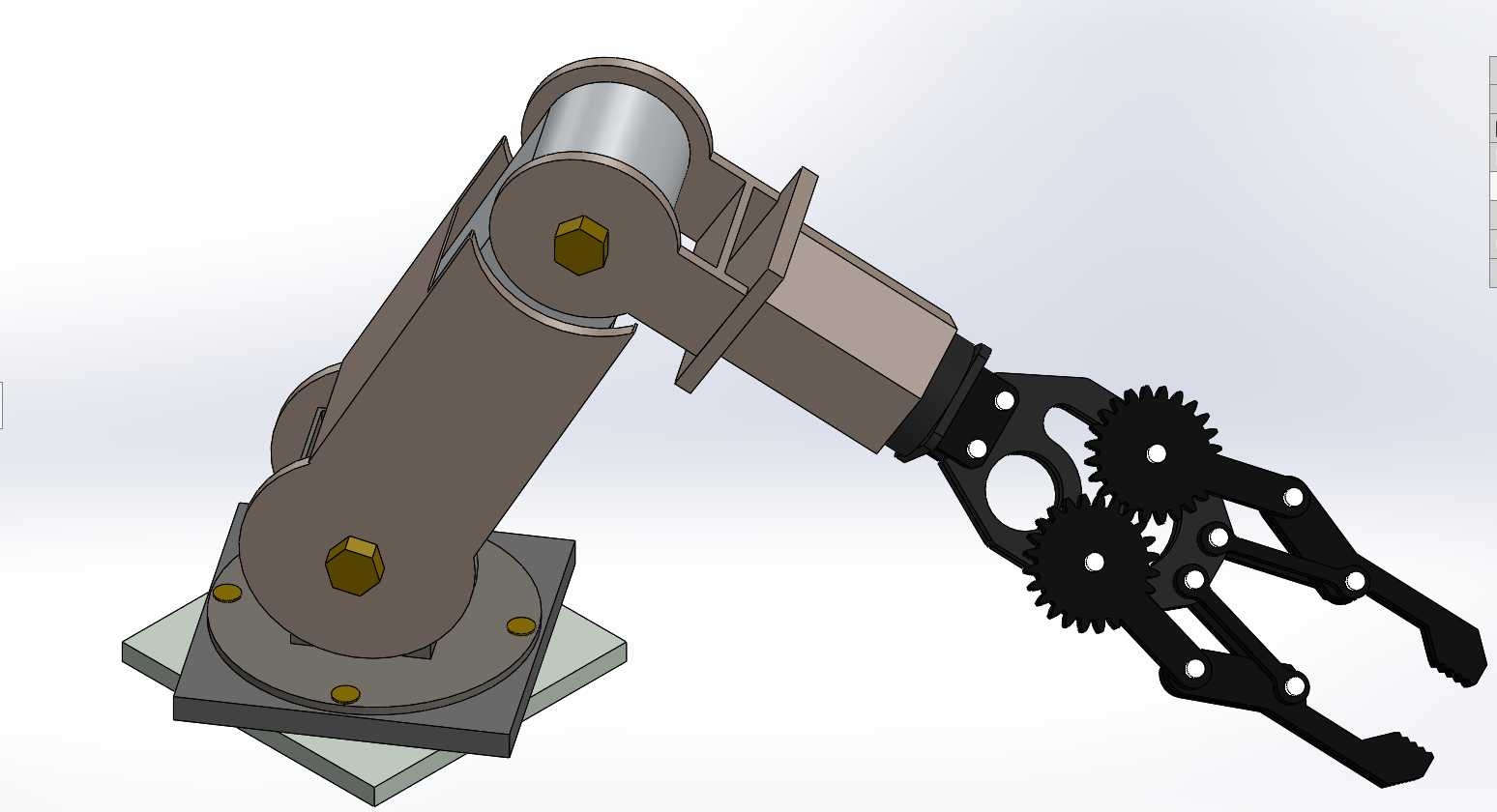

从功能特性来看，该机械臂采用底座回转、大臂俯仰、小臂俯仰、末端夹持的多自由度串联构型，末端执行器采用齿轮啮合传动的夹爪结构，通过齿轮副的同步传动保证两侧夹爪的对中夹持精度，夹持动作同步性好，不会出现单侧偏斜导致的物料脱落问题，夹爪指端做了防滑开槽设计，可适配规则形状的小型硬质工件，夹持力传递均匀，不会对工件表面造成过度压损。各关节处采用六角锁紧螺栓作为关节转轴的紧固件，既可以保证关节转动的顺畅性，也可根据负载需求调整关节阻尼，避免臂段因自重出现垂头偏移的问题。

设计思路上，这款机械臂优先兼顾结构易加工性与装配便捷性，整体臂段采用方正的型材式结构设计，无需复杂的曲面加工工艺，普通机加工设备即可完成所有结构件的生产，降低了制作成本。底座采用方形安装板搭配回转支撑结构，安装板预留了固定安装孔位，可直接通过螺栓固定在工作台面、设备机架上，安装边界清晰，无需额外设计定制转接法兰。整体结构没有冗余的装饰性设计，所有结构件均承担对应的传动或支撑功能，臂段内部预留了走线空间，可将驱动线缆、信号线缆内置布置，避免作业过程中线缆剐蹭周边设备。

从安装与尺寸边界来看，该机械臂完全伸展后的作业半径可覆盖底座前方扇形区域，收拢状态下占用空间极小，适合布置在空间紧凑的流水线工位旁，底座安装尺寸适配常规的工业铝型材工作台台面，不需要对现有工位进行大规模改造即可快速部署。关节转动角度经过合理限位，避免臂段运动过程中出现自身结构干涉，同时也能防止作业过程中碰撞周边的工位设备，运行安全性更有保障。夹爪的开合行程可覆盖常见小型工业零件的尺寸范围，无需频繁更换末端执行器即可适配多品类小批量的作业需求，在小型自动化改造项目、教学演示场景中具备较强的适配性。
