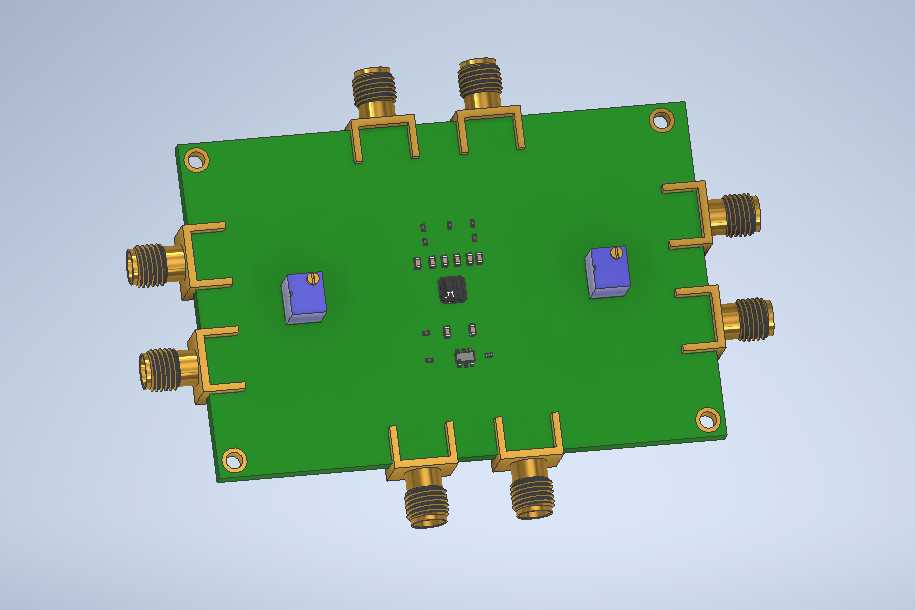

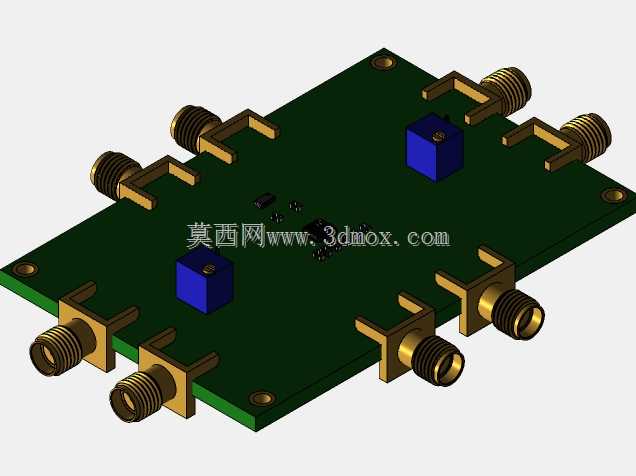

ADL5390射频矢量信号评估板结构设计

该评估板面向射频前端研发、通信设备测试场景设计，主要用于实验室阶段对ADL5390芯片的全功能性能验证，帮助射频工程师快速完成芯片参数标定、信号链路调试与功能原型验证，无需自行搭建繁琐的外围测试电路，大幅缩短射频类产品的前期研发周期，可广泛应用于无线通信收发机测试、射频信号调理模块开发、相位校准系统搭建等专业场景。板卡采用四层FR4基材设计，完整铺地结构保证高频信号传输的阻抗连续性，有效降低高频段信号的串扰与辐射损耗，适配单端射频输入、基带信号输入、射频输出的全链路信号连接需求，板卡边缘预留的SMA接头均采用标准50欧姆阻抗匹配设计，可直接连接射频测试线缆、信号源、频谱分析仪等通用测试仪器，无需额外制作转接头。在功能设计上，板卡同时支持单端射频输入配置与全差分信号输入选项，可覆盖不同测试场景下的信号接入需求，板上预留的VP与GND测试点可直接接入示波器、万用表等测试设备，实时监测芯片供电与工作状态，板边设置的夹式引线供电接口可直接接入+5V/135mA直流电源，支持4.75V至5.25V宽范围电压输入，可适配实验室常用的直流稳压电源供电，无需额外定制供电模块。外形设计上采用矩形板卡结构，四角预留标准安装固定孔，可直接固定在通用测试工装、屏蔽盒内，安装孔位间距符合通用射频评估板的安装规范，板上所有SMA接头均沿板边对称排布，既保证高频信号走线长度一致减少相位差，也避免测试时线缆互相干涉，板上的阻容元件、功能模块均按照信号流向排布，射频走线严格做等长、阻抗控制处理，电源区域预留足够的滤波电容位置，保证芯片工作时的电源稳定性，减少电源噪声对射频信号的干扰。整体结构设计充分考虑高频测试场景的使用需求，所有接口位置、元件排布均服务于测试操作的便捷性与信号传输的稳定性，可帮助工程师快速完成芯片性能验证，快速推进射频类产品的研发迭代。
