双轴万向3D打印机转向调节支撑结构

该结构是面向桌面级FDM3D打印设备开发的双轴万向调节支撑组件，主要应用于消费级桌面3D打印机的喷头姿态调节、小型多轴加工平台的角度调整、桌面级激光雕刻机的作业头转向等场景，能够为作业端提供两个正交维度的角度偏转能力，解决传统单轴调节无法覆盖的斜面打印、多角度加工姿态切换需求，在创客教育、小型手办制作、定制化零件打样等场景中，可有效拓展设备的作业范围，减少打印过程中需要添加的支撑结构，降低后期处理的工作量。

从实际用途来看，该结构作为设备作业端的承载转向部件，一端连接设备的固定机架，另一端搭载打印喷头、激光头等作业执行部件，通过两个正交方向的转动副配合，可实现作业端在俯仰、侧倾两个维度的角度调整，调整过程中可通过配套的舵机驱动实现电控角度锁定，无需手动拧动紧固件固定，能够在打印作业过程中根据模型的成型需求实时调整喷头角度，适配曲面、斜孔、倒扣等复杂结构的成型需求，避免传统固定喷头打印时出现的层纹明显、斜面支撑过多、悬空结构成型质量差的问题。

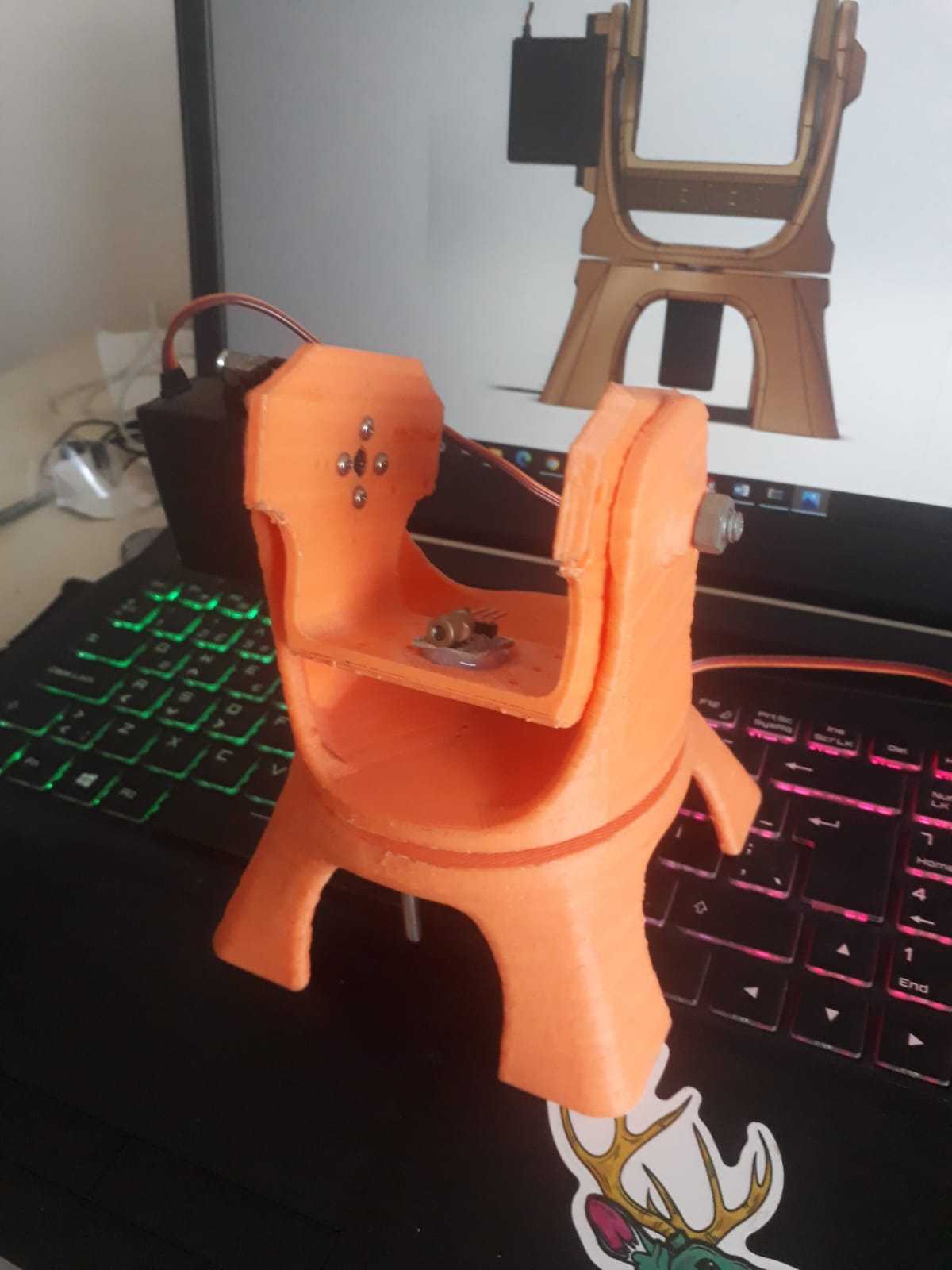

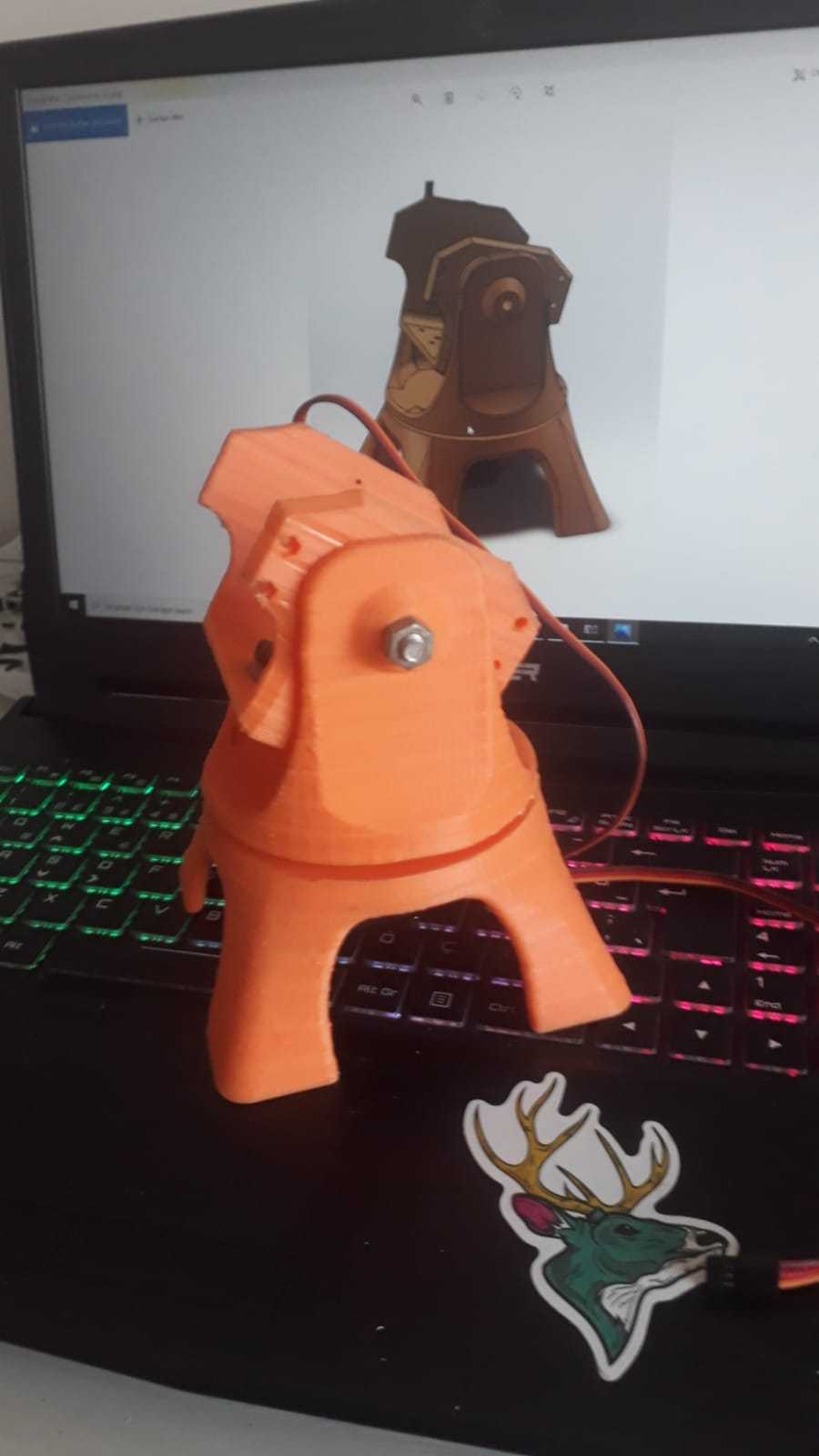

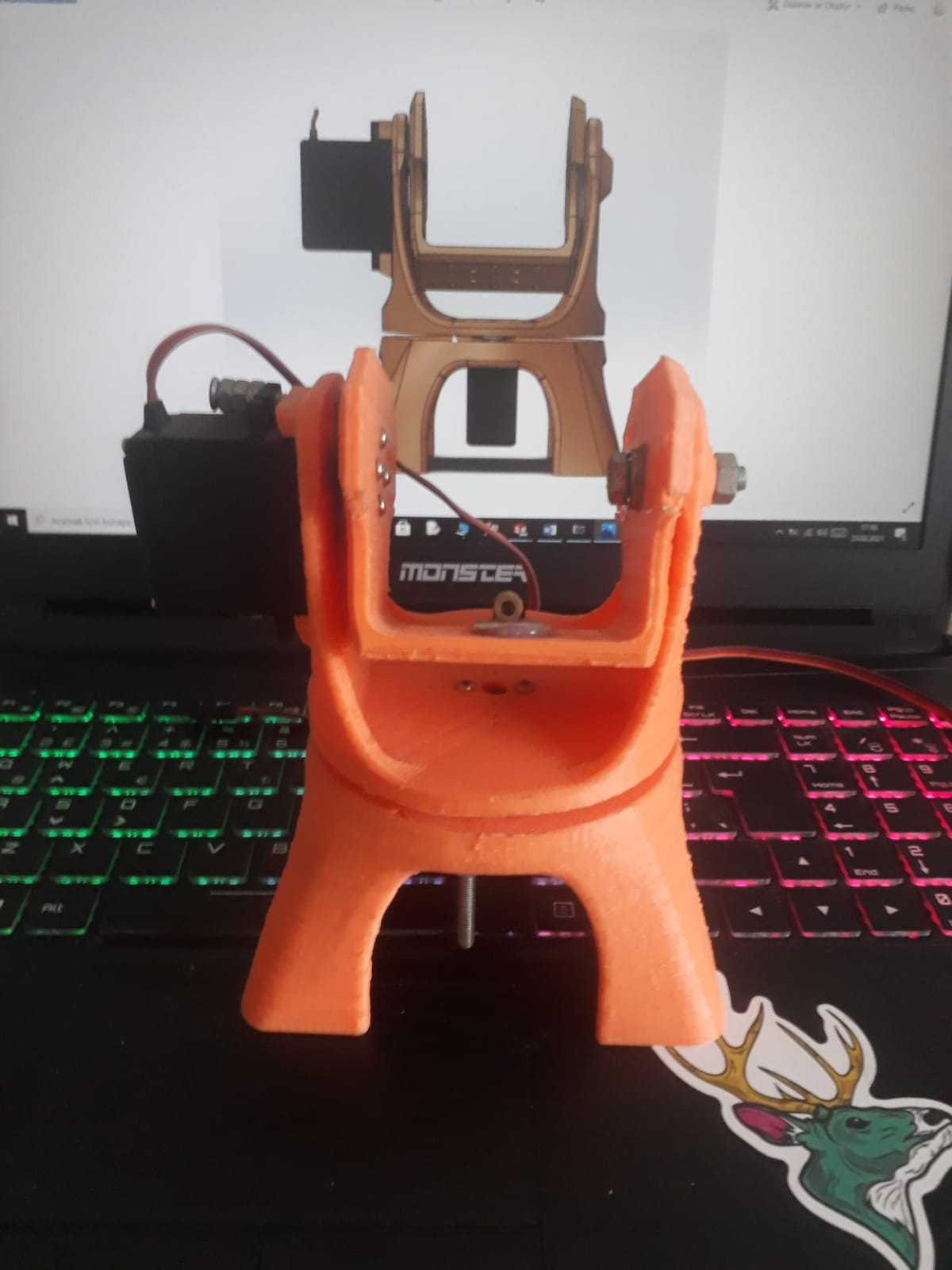

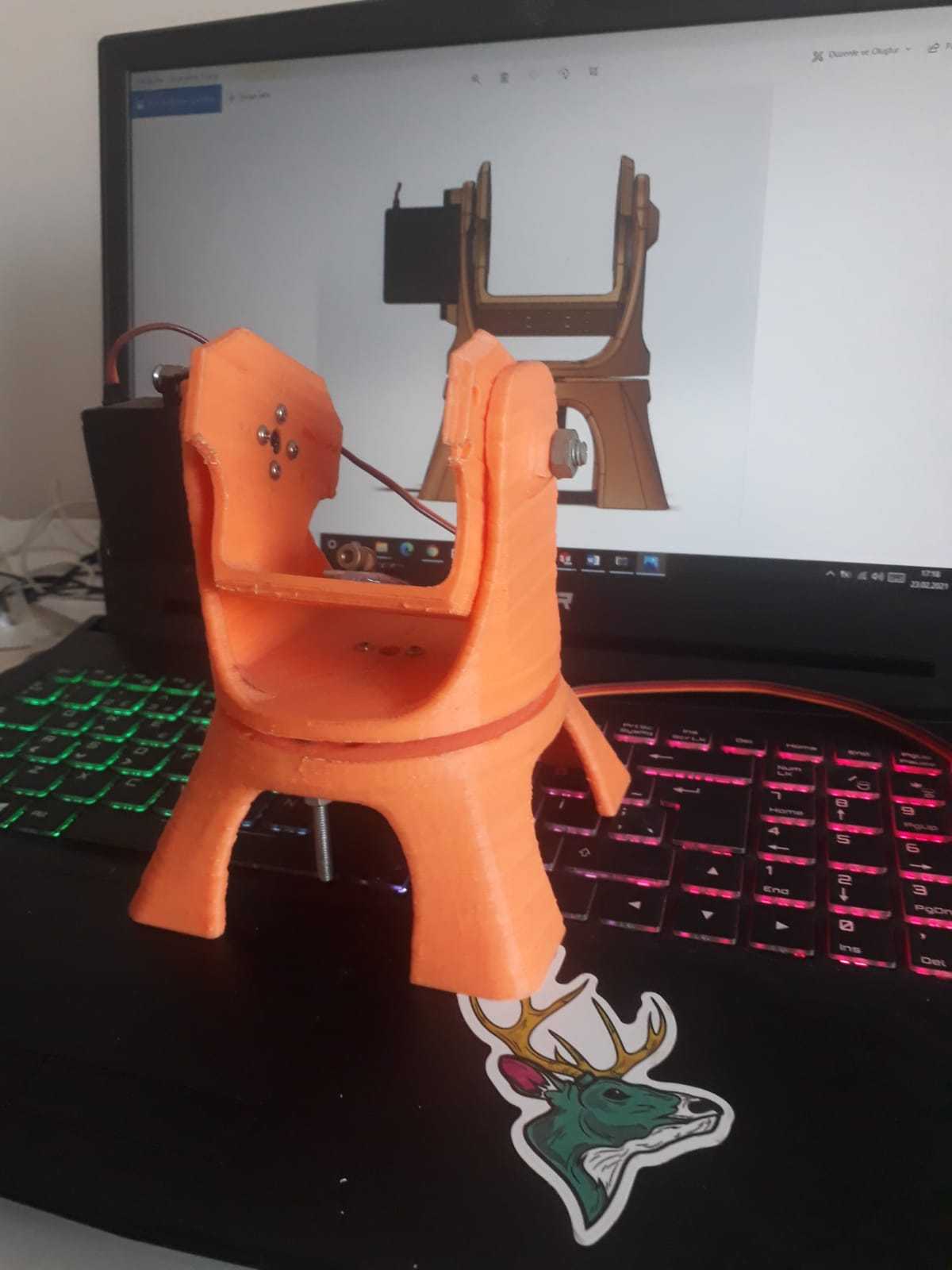

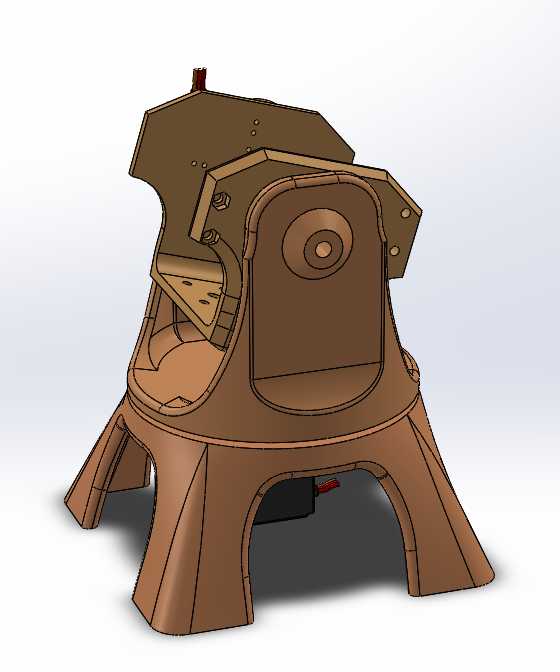

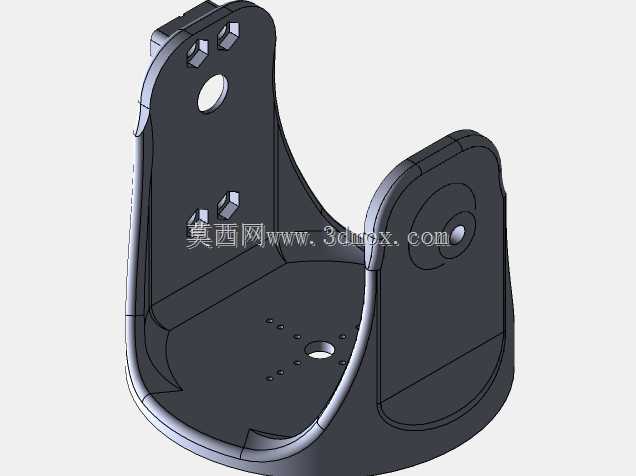

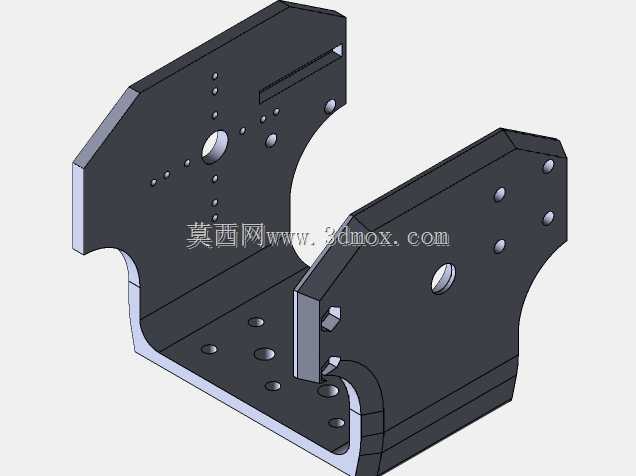

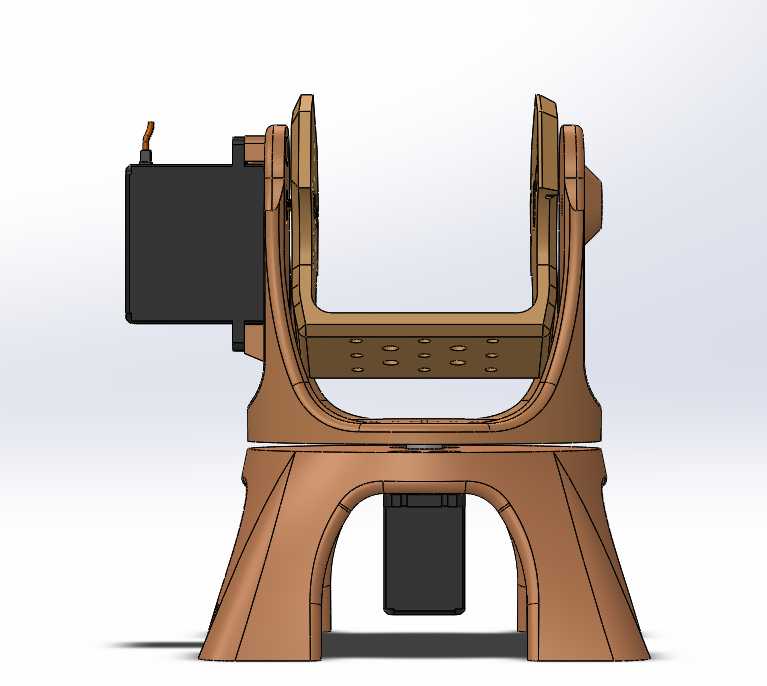

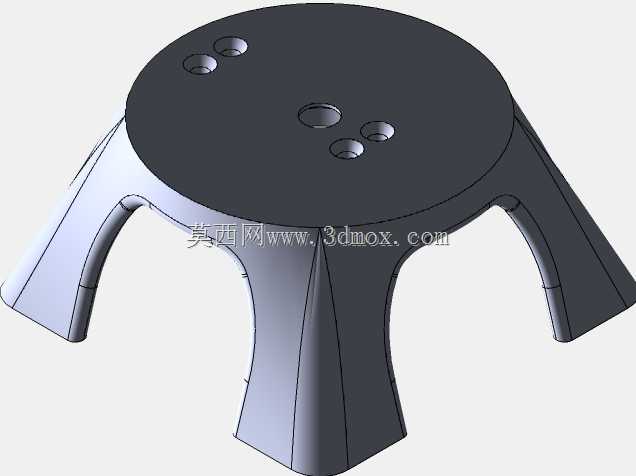

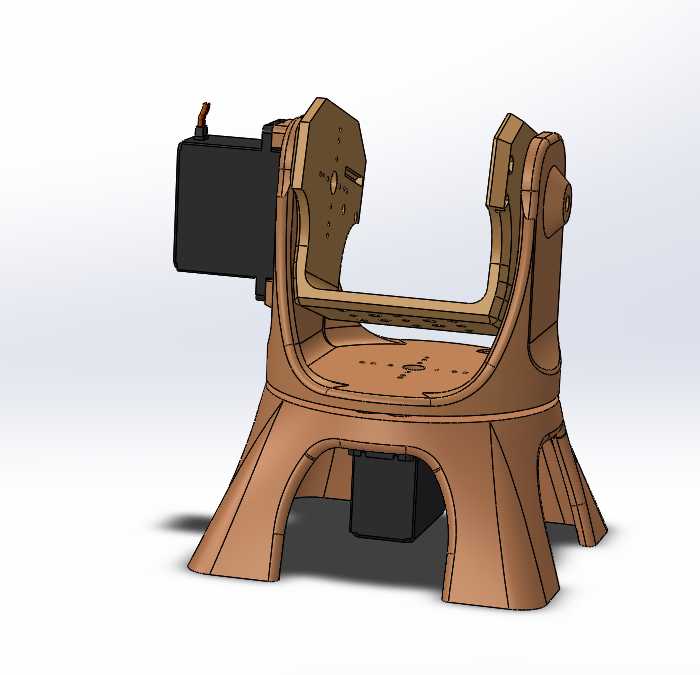

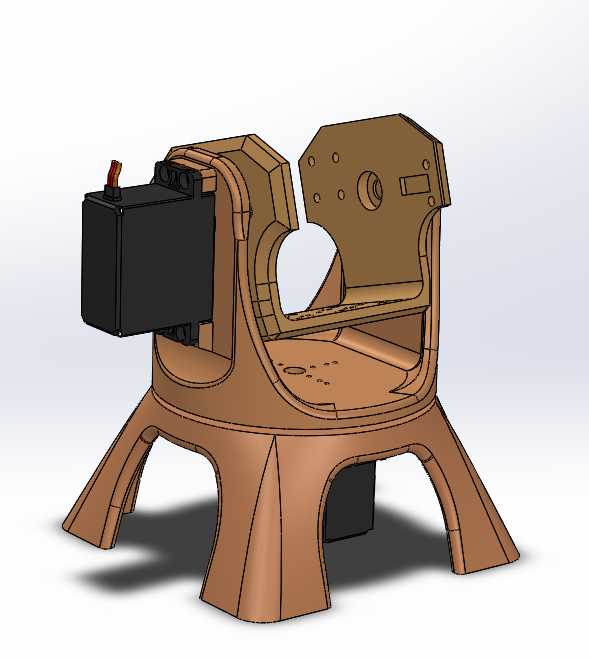

在功能特性上，该结构采用一体化的支撑底座设计，底座为四脚外张的落地式结构，四个支撑脚向外延伸形成稳定的支撑三角区，能够抵消舵机转动时产生的反扭力，避免调节过程中出现结构晃动，保证作业端的定位精度；转动副采用半包式的轴座配合结构，转动接触面做了贴合式的弧面设计，转动过程中无旷量，角度调节范围可覆盖正负45度的俯仰与侧倾需求，能够满足绝大多数复杂模型的打印角度要求；结构预留了标准的舵机安装位，可直接适配市面上主流的标准尺寸舵机，无需额外加工转接件，安装时直接将舵机嵌入预留的安装槽内，通过侧边的固定孔位锁紧即可完成驱动部分的装配。

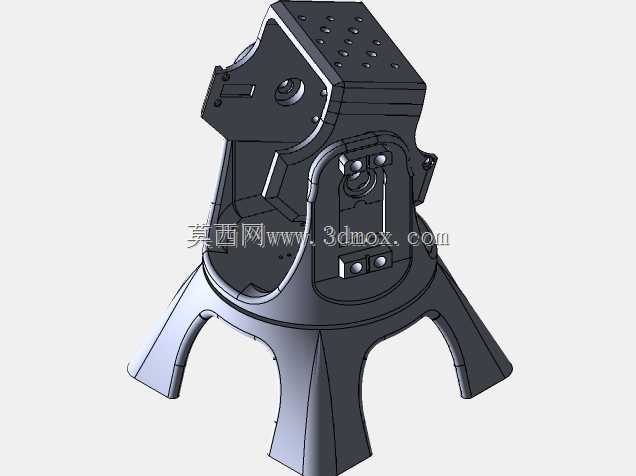

设计思路上，该结构优先考虑桌面级设备的轻量化需求，整体采用薄壁加筋的结构设计，在保证结构刚性的前提下尽可能减少材料用量，降低整体重量，避免增加设备Z轴的负载；支撑座的内部做了镂空减重设计，同时预留了走线槽位，舵机的连接线可通过结构内部的空腔引出，避免走线外露影响转动过程，也让整体外观更加整洁；转动部分的接触面做了限位凸台设计，可限制最大转动角度，避免舵机过转导致的线路拉扯、结构碰撞问题。

从安装边界来看，该结构整体占地尺寸适配常规200*200mm成型幅面的桌面3D打印机，底座的四个支撑脚预留了标准的安装孔位，可直接通过M3螺丝固定在打印机的X轴滑台上，上端的作业端安装面预留了通用的喷头安装孔距，可直接适配常规的E3D系列打印喷头，整体安装后不会超出设备原有运动行程的边界，不会与打印机的机架、成型平台产生运动干涉，替换原有固定喷头座时无需对设备原有结构做额外改造，可直接完成换装。
