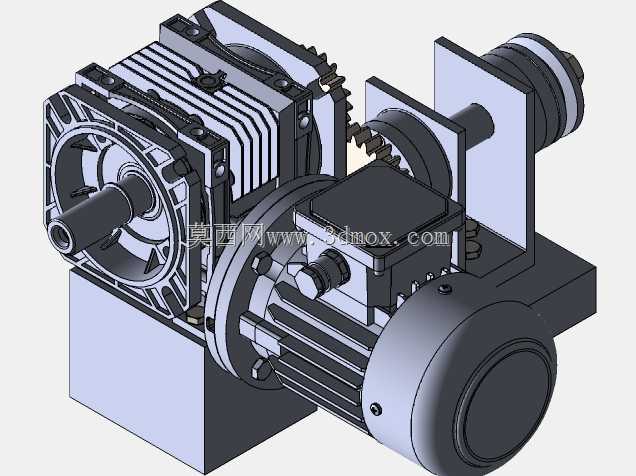

集成驱动电机的蜗轮蜗杆齿轮变速装置

这款集成驱动电机的齿轮变速装置，主要面向轻工输送、小型自动化生产线、食品包装机械、纺织辅助设备等对安装空间有严格限制的传动场景，能够直接将电机的高转速低扭矩输出转换为作业端需要的低转速大扭矩动力，适配需要恒定传动比、平稳启停的连续作业工况，可直接作为设备的动力输入单元使用，无需额外搭建电机与变速机构的连接结构。装置采用蜗轮蜗杆加直齿轮的二级变速结构设计，输入端直接与驱动电机的输出轴刚性连接，第一级通过蜗轮蜗杆结构实现大减速比的动力转换，同时利用蜗轮蜗杆的自锁特性，避免设备停机后输出端受负载反冲出现倒转，提升设备停机状态下的安全性；第二级通过平行轴直齿轮组将动力传递到输出轴端，进一步匹配作业端需要的转速与扭矩参数，齿轮啮合部位预留了充足的润滑储油空间，可保证长时间连续运转下的啮合面润滑效果，降低齿轮磨损速率，延长设备整体使用寿命。设计过程中充分考虑了现场安装的适配性，整体采用一体化集成式布局，将电机、变速腔体、输出连接座整合为一个整体单元，安装底座采用平整的方形支撑结构，预留了标准的螺栓安装孔位，可直接固定在设备的安装平面上，无需额外制作转接支架；输出轴端采用标准的轴伸配合键槽结构，可直接联轴器、链轮、带轮等传动部件，适配不同类型的负载连接需求。外形结构上，电机与变速腔体采用平行贴合的布局方式，最大程度压缩了装置的轴向占用空间，外侧的散热筋结构顺着电机与变速腔体的外壳一体成型，可在运转过程中通过空气自然流动带走内部产生的热量，避免长时间高负载运转下出现内部温度过高的问题；各个端盖的连接部位均采用密封结构设计，可防止内部润滑油泄漏，同时阻挡外界的粉尘、水汽进入腔体内部，适配多粉尘、轻度潮湿的车间作业环境。装置的输出轴与输入轴呈垂直空间布局，能够灵活适配设备内部的动力走向，减少传动环节的冗余结构，降低整体传动过程中的动力损耗，相比分体式的电机加变速箱组合，整体传动效率更高，安装调试的工作量更小，能够有效缩短设备的组装周期，降低后期维护的拆装难度。
