金属3D打印机短行程Z轴驱动工作台结构

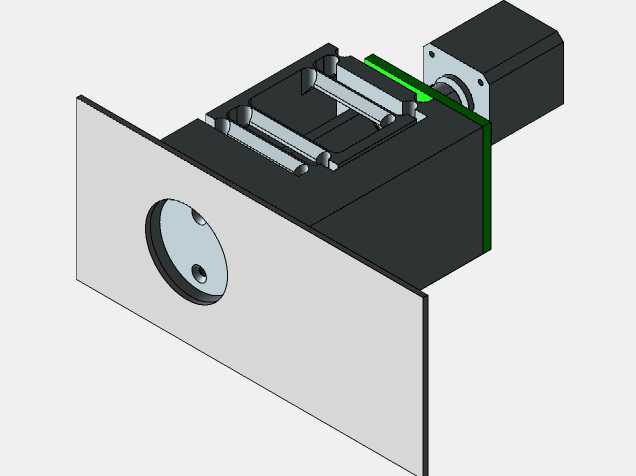

该结构为面向金属3D打印设备开发的短行程Z向工作模组，核心应用场景为桌面级或小型工业级金属熔融3D打印机的成型腔内部，承担打印过程中成型平台的Z向精准进给动作，匹配铺粉辊逐层铺粉的作业节奏，为金属粉末的逐层熔融固化提供稳定的高度方向定位基准。从实际用途来看，该模组直接承载打印基板与逐层堆叠的金属成型件，需要在铺粉、激光扫描熔融的全流程中保持平台的位置精度与姿态稳定性，避免因平台倾斜、窜动导致的铺粉厚度不均、成型件翘曲变形等打印缺陷。在功能特性设计上，该结构采用活塞式承载平台搭配侧装驱动单元的布局，将驱动组件布置在平台侧方而非传统的底部居中位置，能够大幅压缩Z轴模组在成型腔底部的占用空间，同时规避金属打印过程中飞溅的粉末、熔渣落入驱动传动间隙造成的卡滞、磨损问题；传动路径上搭配滚珠丝杠与直线导轨组合，兼顾传动刚性与运动顺滑度，可实现微米级的进给分辨率，满足金属打印每层0.02-0.1mm的铺粉厚度精度要求，同时针对金属打印过程中XY方向的负载特性做了刚度匹配，活塞承载面具备较高的XY向刚度，可承受铺粉辊横向铺粉时的侧向推力，而传动侧的丝杠与导向结构则针对性降低了非运动方向的冗余刚度，在保证Z向进给精度的同时减少不必要的结构重量。设计思路上，该结构优先考虑了塑料材质快速原型验证的可行性，主体承载结构可通过塑料3D打印快速制作样件进行功能测试，仅需在驱动安装位、导向接触面预留低数量的支撑结构即可完成样件打印，大幅缩短前期功能验证的周期与成本；同时侧装驱动的布局也方便后期维护时快速拆卸驱动电机、丝杠组件，无需拆解整个成型腔即可完成传动部件的清洁、润滑与更换。在外形尺寸与安装边界上，该模组整体采用方正的块式布局，前端的方形安装法兰可直接通过螺栓固定在成型腔的侧壁安装位，法兰面预留的中心通孔为成型平台的升降运动提供避让空间，侧方突出的驱动单元安装位可适配标准规格的伺服电机，整体厚度方向尺寸紧凑，不会过多占用成型腔内部的有效打印空间，安装时仅需保证法兰面与成型腔XY平面的垂直度，即可快速完成模组的装配校准，无需复杂的多自由度调整即可满足打印精度要求。
