带规则圆孔的薄壁圆筒钣金练习件

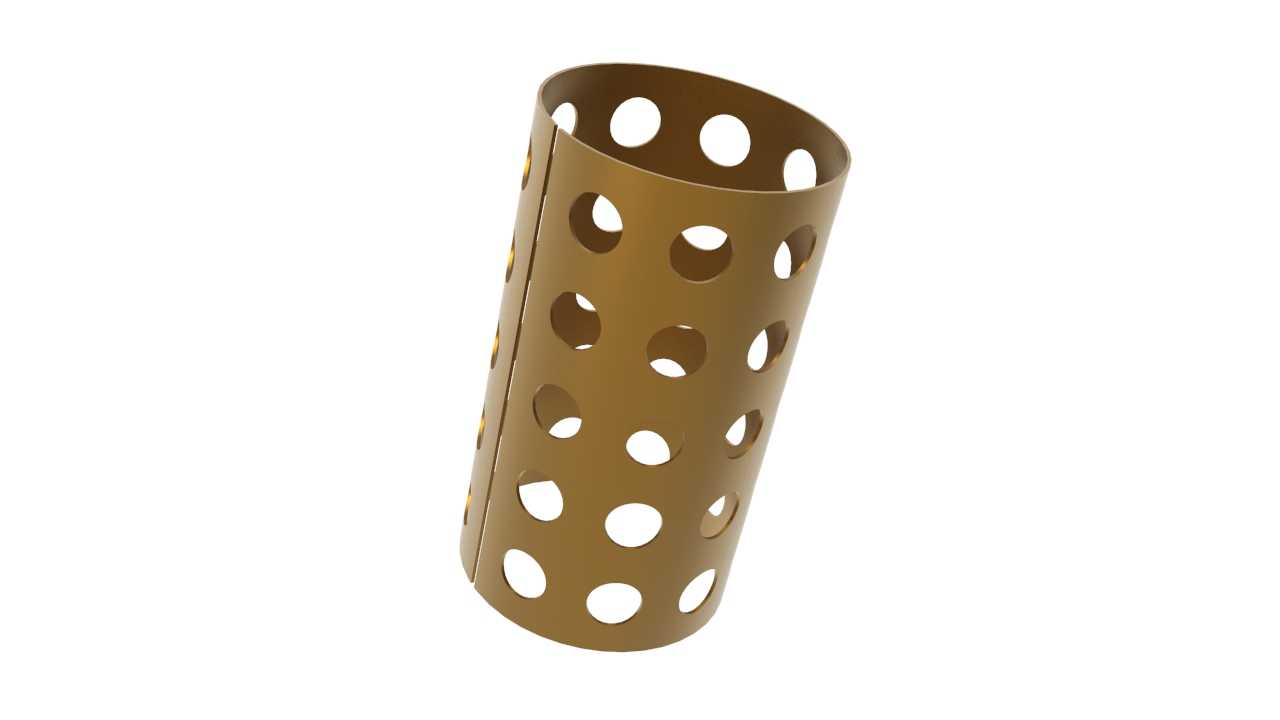

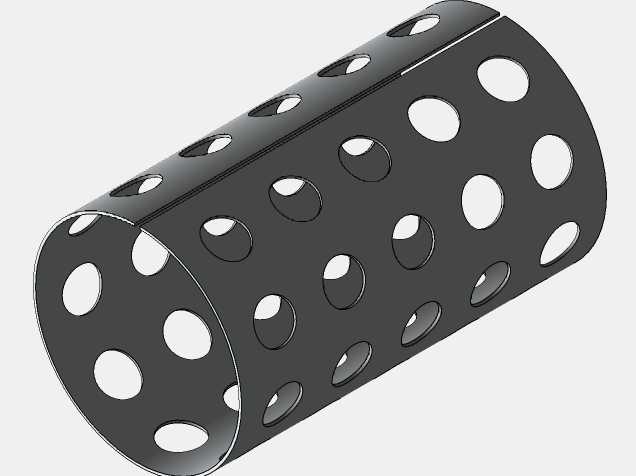

这款带规则排布圆孔的薄壁圆筒构件，是钣金加工领域非常典型的基础练习载体，在实际工业场景中，这类带孔薄壁圆筒结构常被用作流体管路的过滤套筒、物料筛分的转鼓衬套、通风系统的整流护筒，或是小型机电设备的散热外罩，能够在保证筒体结构刚性的前提下，通过均匀分布的圆孔实现流体通过、物料筛分、热量散逸的核心功能，同时大幅降低构件自身重量，减少材料消耗。

从设计思路来看，该构件采用单张钣金平板经卷圆、接缝焊接的工艺成型，设计阶段需要优先考虑钣金展开的料片尺寸计算：首先要根据圆筒的目标外径、所选钣金材料的厚度，精准计算卷圆后的中性层周长，以此确定展开料片的长度方向尺寸，避免卷圆后出现接缝错位、直径超差的问题；料片宽度方向则对应圆筒的轴向高度，需要预留两端的工艺修边余量，抵消卷圆过程中材料轴向延展带来的尺寸偏差。筒身的圆孔采用阵列排布设计，周向沿圆筒圆周均匀等分，轴向沿筒体高度方向等距排布，所有孔位的中心距、孔边到筒体边缘、孔边到卷圆接缝的距离都满足钣金冲孔的最小边距要求，避免冲孔时出现材料撕裂、孔位变形的问题，同时保证卷圆过程中孔位不会因为材料弯曲产生过度的椭圆变形。

在安装边界层面，这类圆筒构件通常采用两端嵌套法兰、或是插入配套基座卡槽的方式完成装配，设计时需要严格控制圆筒的圆度公差，保证周向任意位置的直径偏差在装配允许范围内，避免出现局部卡滞、装配间隙不均的问题；卷圆后的接缝采用对接氩弧焊工艺，焊接后需要打磨焊缝余高，保证筒体内外壁面光滑无凸起，不会对后续通过筒体的流体、物料造成阻滞，也避免凸起位置应力集中影响构件使用寿命。筒身的均匀圆孔在设计时还考虑了冲孔工艺的排样合理性，所有孔位在展开料片上处于同一平面时，孔与孔之间的材料连接宽度一致，既保证冲孔时模具受力均匀，延长模具寿命，也让卷圆后的筒体各位置结构强度保持一致，不会出现局部刚性过弱容易受压变形的问题。作为钣金折叠展开的基础练习载体，该构件覆盖了钣金展开计算、孔位阵列排布、卷圆工艺余量预留、接缝处理等核心钣金设计知识点，能够帮助设计者快速掌握薄壁回转类钣金件的设计逻辑，为后续设计更复杂的异形钣金构件打下扎实基础。
