带半圆端方孔连接座结构设计

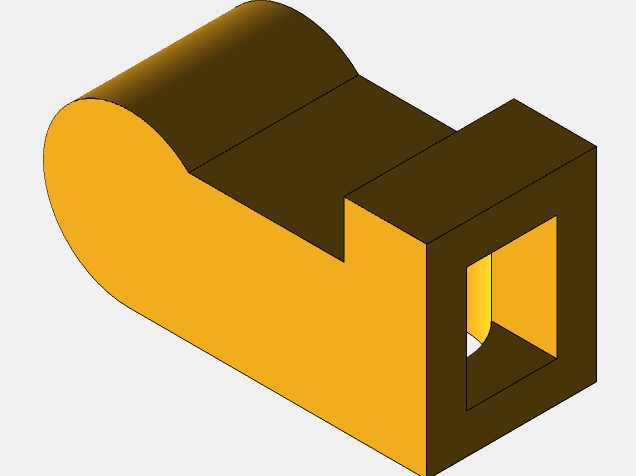

该零件属于机械传动与装配体系中的承力连接基座类构件，主要应用在轻工自动化输送线、小型工装夹具定位模组、桌面级加工设备的进给单元衔接场景中，承担相邻功能部件的定位对接、载荷传递与位置约束作用，可在低速、中等载荷的往复运动或静态支撑工况下稳定工作，适配多类需要快速嵌装对接的模块化机械装配场景。从功能特性来看，零件一端设计为半圆弧形端头结构，该结构能够在装配时规避相邻运动部件的运动干涉，同时圆弧面可作为导向面，在部件推入装配的过程中自动修正微小的位置偏差，降低装配对位的难度；另一端设计为带贯通方孔的框型结构，方孔内壁可与对应截面的方形传动杆、导向轴或支撑型材形成紧密配合，依靠方形截面的抗扭转特性，传递扭矩或限制周向转动自由度，框型的空心结构在保证整体结构刚度的前提下，大幅降低了零件自身重量，减少材料消耗，同时方孔内部预留的空间可容纳线缆、润滑管路等附属组件穿过，优化设备整体的管线布局。在设计思路层面，该零件采用一体化实体结构设计，半圆端与方孔框体之间通过平滑的斜面过渡衔接，避免直角连接处的应力集中问题，提升零件在交变载荷下的疲劳强度；外轮廓的棱边均做了微小的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能在零件嵌入安装槽时减少卡滞风险。从外形尺寸与安装边界来看，零件整体沿轴向延伸，半圆端的直径与方孔框体的外轮廓宽度保持一致，保证零件可顺利嵌入等宽度的安装滑槽内，方孔的截面尺寸与配套杆件的公差配合选用间隙配合，既保证装配时的顺畅推入，又能控制配合间隙在合理范围内，避免传动过程中产生过大的回程误差；零件的轴向总长度根据安装工位的间距设定，半圆端的圆弧半径与相邻部件的转动轨迹半径匹配，确保运动过程中无碰撞，框体部分的外壁厚度经过刚度校核，在额定载荷下不会发生明显的形变，保证连接定位的精度稳定性。该零件的结构设计兼顾了装配便利性、结构强度与轻量化需求，适配模块化机械设计的快速装配要求，可在多类中小型工业设备的连接定位环节中直接选用或做微小尺寸调整后使用。
