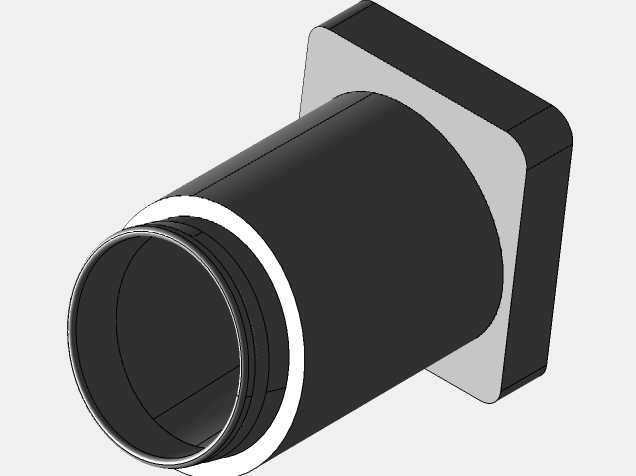

带方形安装法兰的外螺纹连接管接头

这款带方形安装法兰的外螺纹连接管接头，是工业流体输送管路系统中常用的刚性转接部件，主要应用在液压动力回路、气动控制管线、工业给排水管路、化工介质输送管道等场景中，承担管路终端固定、不同通径管路转接、管路与设备面板刚性连接的核心作用，能够在有一定压力波动、轻度振动的工业工况下保持管路连接的密封性与结构稳定性，避免管路连接处出现松脱、介质渗漏等问题。从实际使用场景来看，这类接头常被安装在设备箱体侧壁、液压阀组安装面板、气动控制箱壳体上，一端通过外螺纹与外部管路的内螺纹接口旋合对接，另一端可对接硬管、软管或者设备内部的流道，方形法兰结构贴紧安装面板表面，可通过法兰四角的安装孔穿入螺栓完成与安装面的刚性固定，相比普通无安装座的管接头，能够承受更大的管路侧向拉扯力，不会因为管路晃动、外力触碰出现接头移位的问题。在功能特性上，这款接头采用等通径的中空筒体结构，内部流道光滑无突变台阶，能够最大程度降低介质流经接头时的压损，避免流体在接头内部形成紊流、产生不必要的流阻，对于输送带有微小固体颗粒的介质场景，光滑的内壁也能减少颗粒沉积，降低管路堵塞的概率。接头端部的外螺纹采用标准密封管螺纹设计，旋合后配合密封带或者密封胶即可实现可靠的静密封，能够适配多数工业场景的压力等级要求。在设计思路上，这款接头优先考虑安装便捷性与连接可靠性，将安装固定结构与管路转接结构整合为一体，省去了额外配置安装固定支架的工序，方形法兰的四个边角做了圆弧过渡处理，既避免了锐边在安装过程中划伤操作人员，也能减少安装时法兰边角与安装面其他部件的干涉。筒体与法兰的连接位置做了加厚过渡处理，能够分散应力集中，避免在管路受外力弯折时筒体与法兰衔接处出现断裂。从安装边界来看，方形法兰的边长大于筒体的外径，安装时只需要在安装面板上开出与筒体外径匹配的过孔，在对应法兰安装孔的位置加工螺纹底孔即可完成安装，不需要在面板上加工大尺寸的沉台结构，降低了安装面板的加工难度；筒体的轴向长度经过精准核算，既保证螺纹端有足够的长度对接外部管路，也不会因为筒体过长导致设备内部预留空间不足，适配多数工业设备的侧壁安装空间要求，能够在紧凑的设备布局中完成管路的可靠转接。
