Arduino控制板坡道适配防护外壳结构

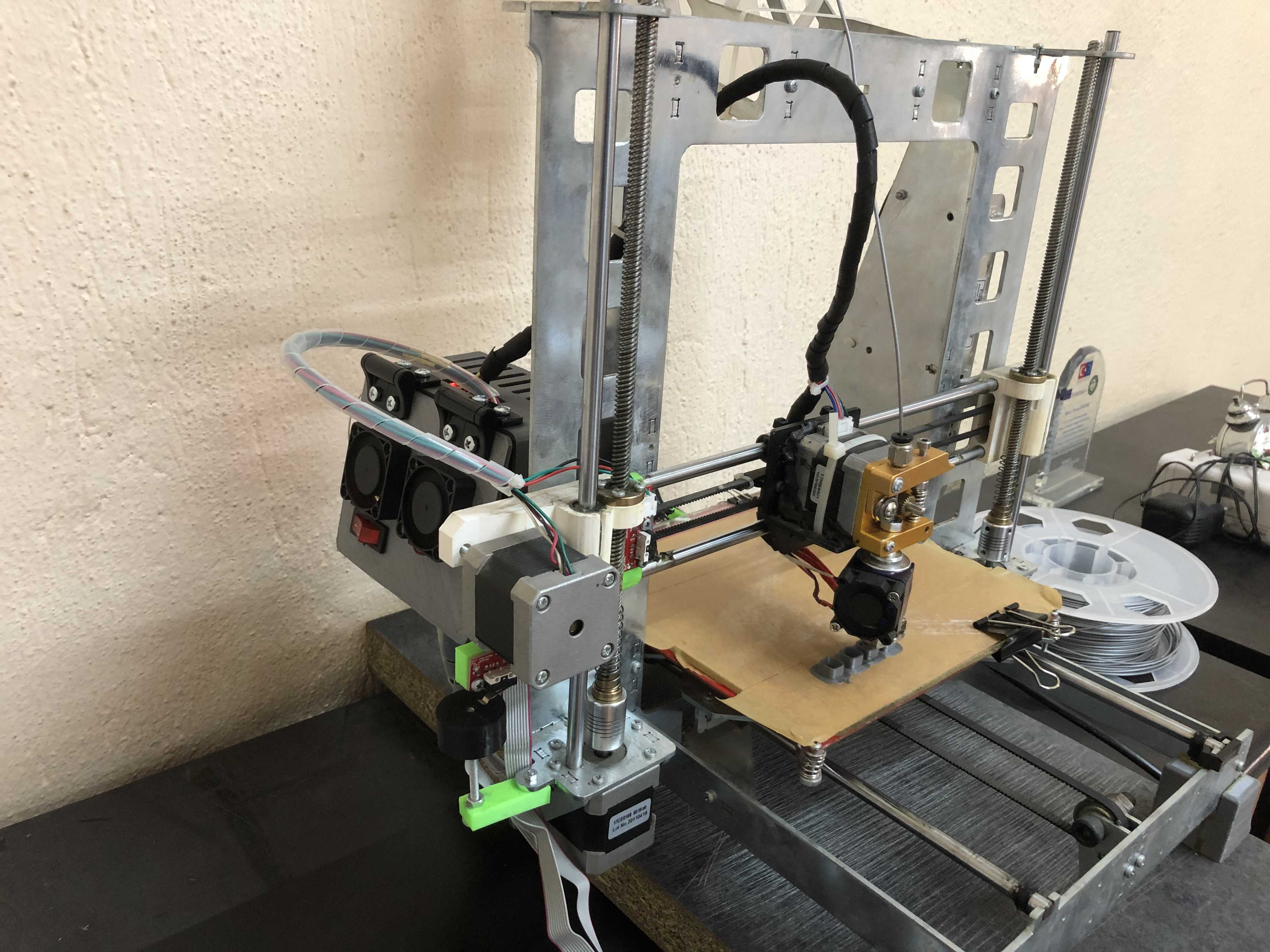

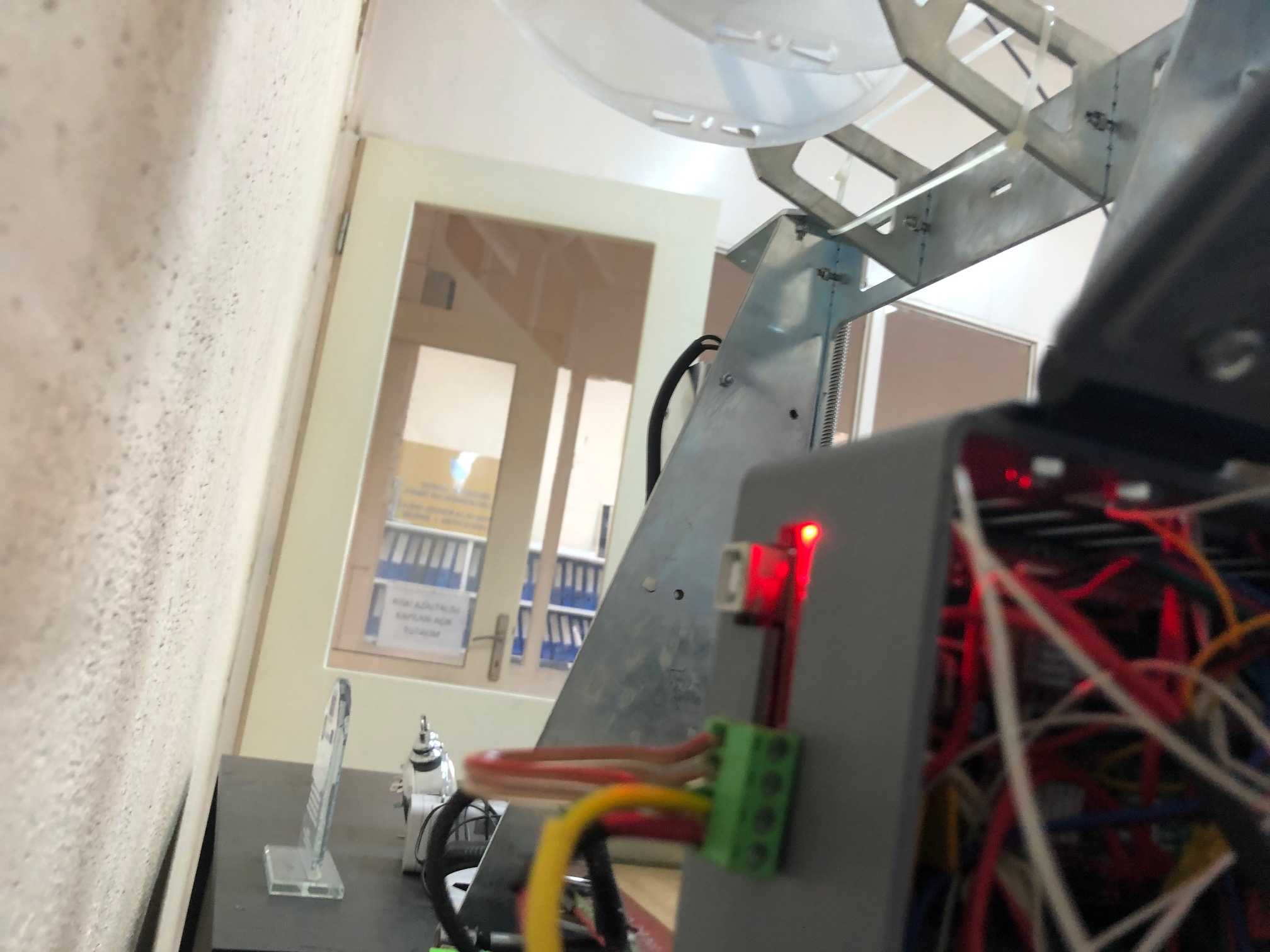

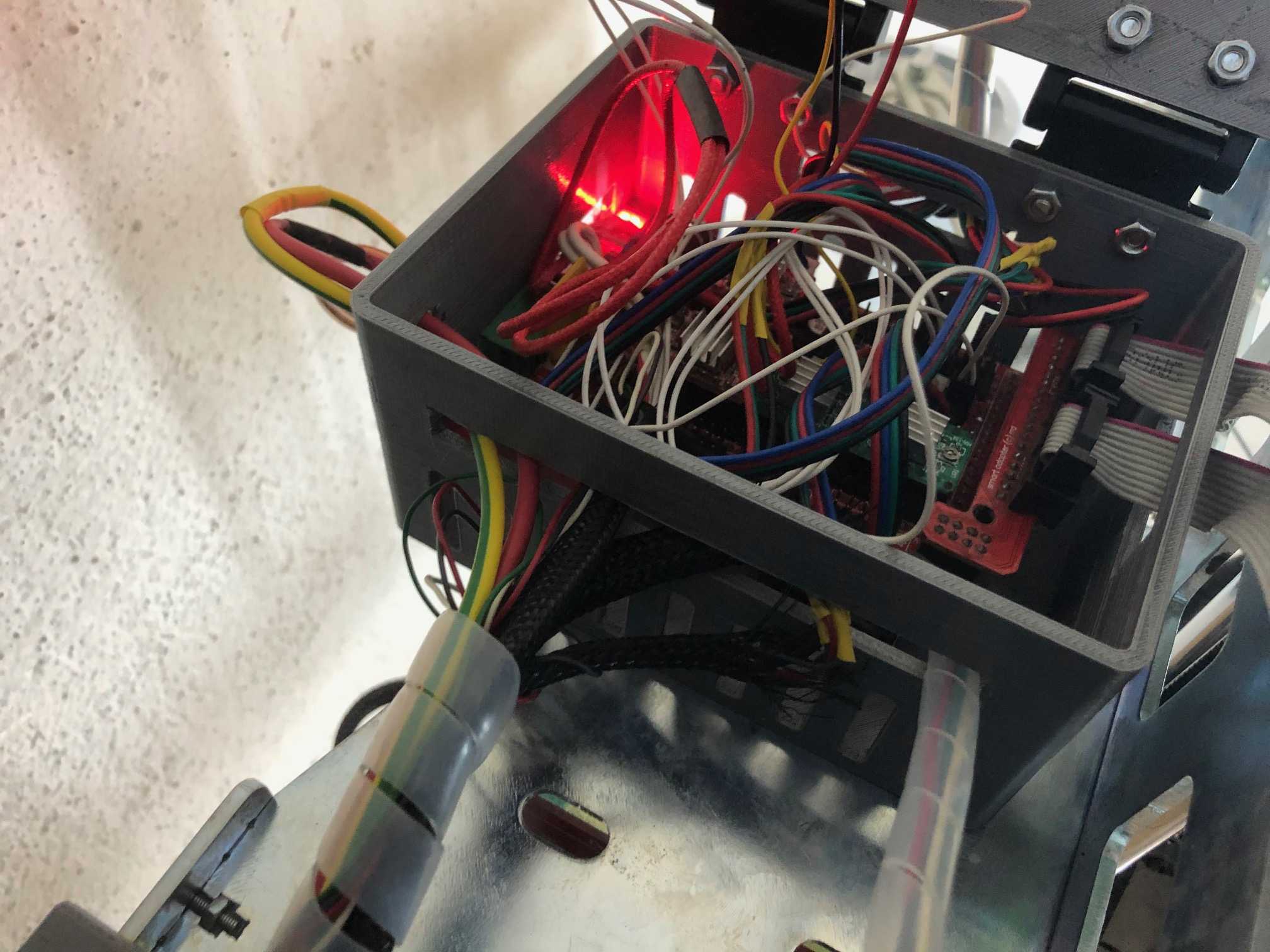

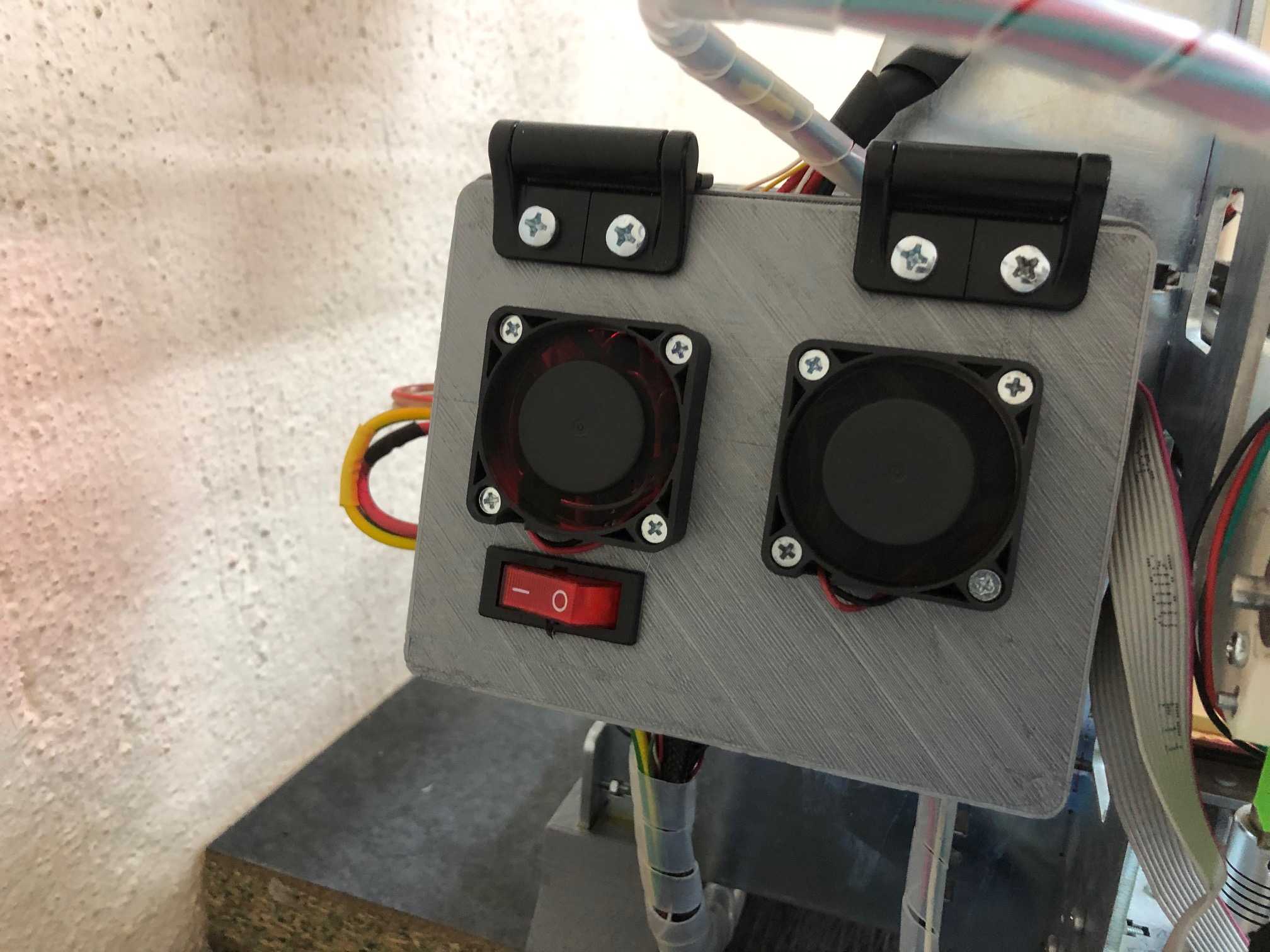

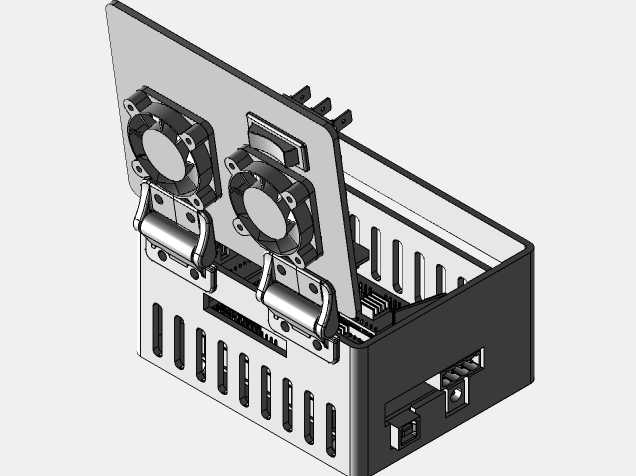

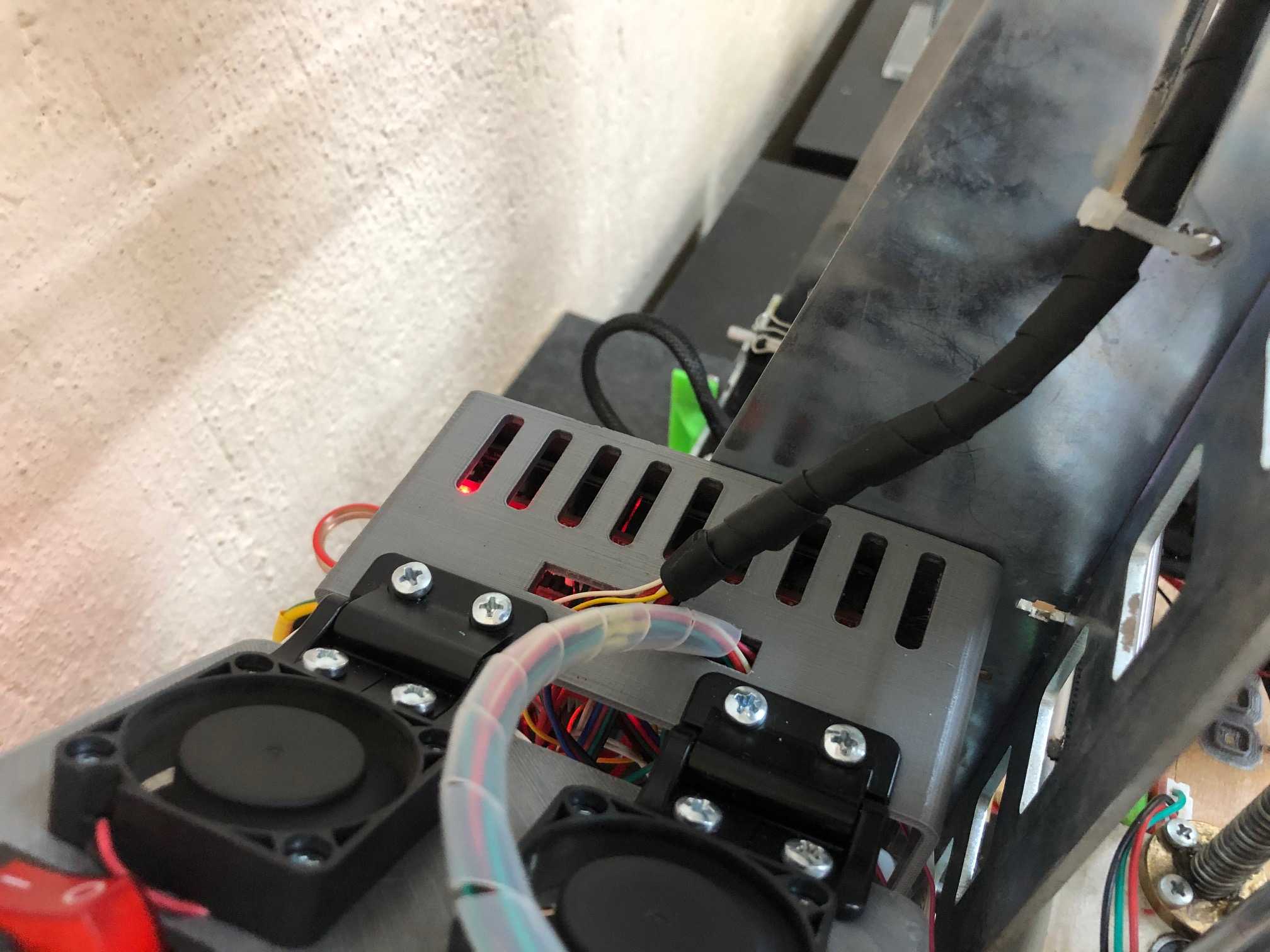

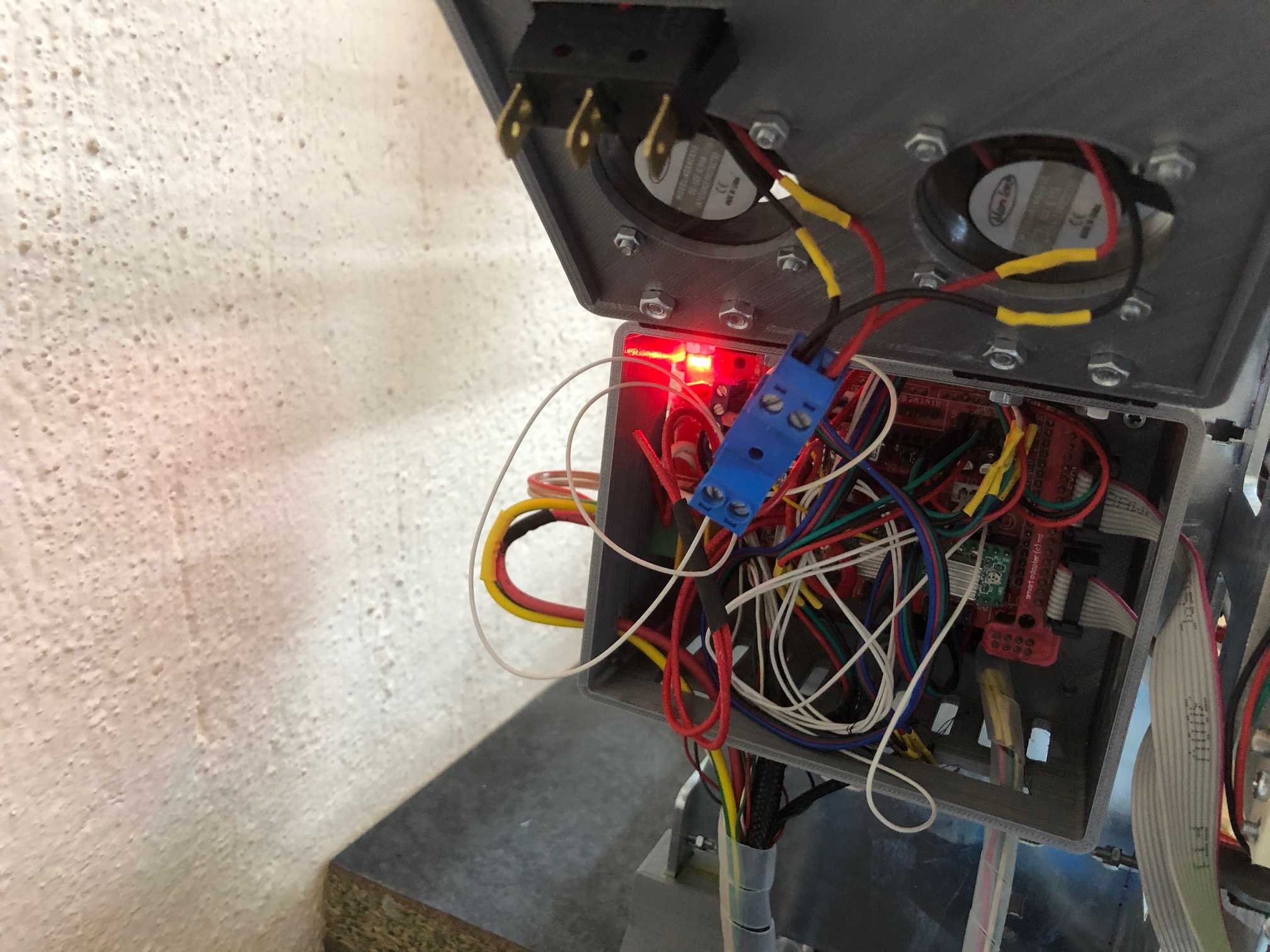

这款适配Arduino Mega 2560控制板的坡道专用外壳，主要面向桌面级FDM 3D打印机的电控改装与集成场景，解决常规开放式控制板安装在坡道式机架上时易积灰、接线拉扯松脱、散热无定向、误触短路的实际使用痛点，是针对斜置安装机架做定向适配的电控防护结构。在实际3D打印设备运行场景中，不少DIY改装机型会采用倾斜式机架布局来优化打印视角、减少设备横向占地空间，常规方形控制盒多为水平安装设计，固定在斜置坡道机架上时会出现安装孔位不对齐、接线口朝向不合理、散热风道被遮挡的问题，这款外壳正是针对这类斜置安装场景做了专属结构优化。外壳整体采用平板式安装基底设计，基底预留的安装孔位完全匹配坡道1.4规格机架的固定点位，安装时可直接通过螺丝将外壳锁附在机架的斜置安装面上，无需额外打孔或加装转接支架，安装边界完全贴合坡道机架的安装平面，不会突出机架轮廓造成走线干涉或磕碰风险。功能设计上，外壳正面集成了双轴流散热风扇的安装位，两个风扇分别对应控制板的主控芯片与驱动芯片区域，安装后可形成定向风道，直接带走核心发热元件工作时产生的热量，避免斜置安装时热量在盒内淤积导致的控制板过热降频、驱动烧损问题；风扇旁集成了带防水防尘帽的船型电源开关，开关位置处于操作顺手的外壳正面区域，无需打开外壳即可直接控制设备总电源，开关周边做了凸起防护边，避免日常操作或移动设备时误触开关。外壳顶部预留了两个合页式翻盖结构，翻盖对应控制板的接线端子区域，日常维护接线时无需拆下整个外壳，只需翻开对应翻盖即可操作接线端子，翻盖闭合后可压紧接线端的线材，避免设备运行时的震动导致线材拉扯松脱，同时可阻挡打印过程中产生的塑料碎屑、灰尘落到接线端子上造成接触不良。外壳侧边预留了多组走线槽位，槽位位置匹配控制板的电源接口、电机接口、温度传感器接口的排布方向，线材从槽位引出后可顺着坡道机架的型材走线槽排布，不会出现线材弯折角度过大、被机架棱角磨破绝缘层的问题。外壳内部做了定位柱结构，控制板放入后可直接卡在定位柱上，无需额外打胶或加装固定件，控制板与外壳内壁预留了足够的安全间隙，避免外壳与板上元件接触造成短路，同时间隙也可作为辅助散热风道，让风扇带动的气流可流经板上所有元件区域，实现均匀散热。
