堆叠式模块化储能电池组结构设计

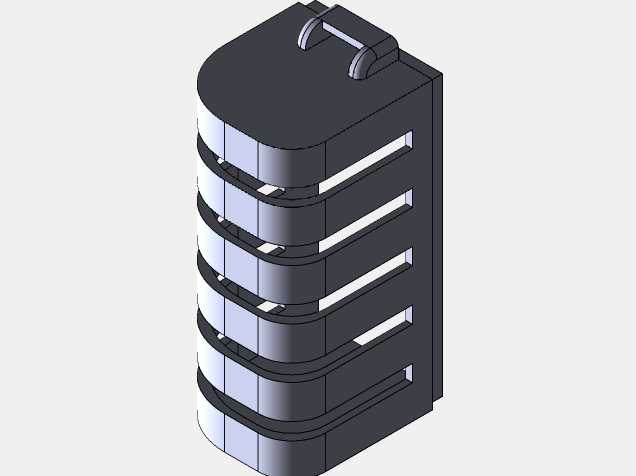

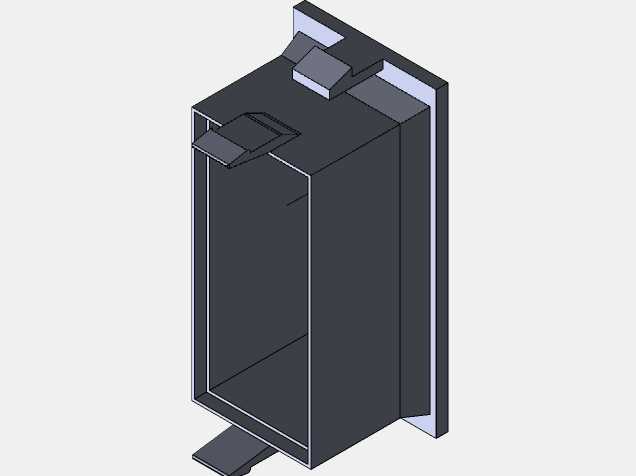

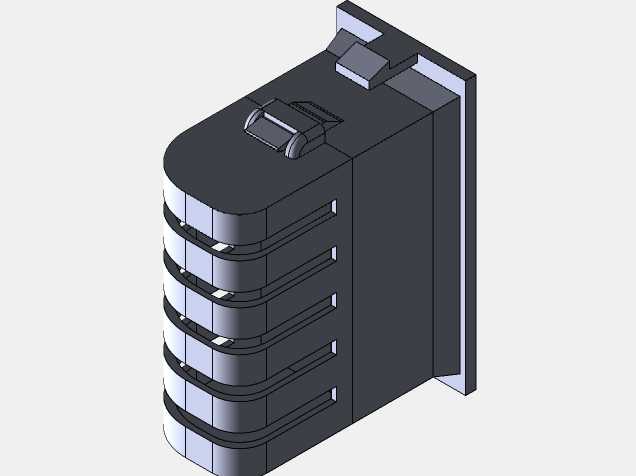

该结构为堆叠式模块化储能电池组，主要应用于分布式储能系统、小型备用供电场景以及便携储能设备的集成装配环节，可作为独立储能单元嵌入到户外供电设备、通信基站后备电源、小型家用储能柜体当中，为不同负载提供稳定的直流电能输出，适配多场景下的分散式供电需求。从实际用途来看，该电池组采用分层堆叠的结构形式，能够根据实际供电容量需求灵活调整堆叠层数，无需重新开模设计整体外壳，在不同容量梯度的产品开发中可以大幅缩短研发周期，降低配套外壳的开模成本，同时分层结构也便于后期的电芯维护与故障模块更换，无需拆解整个电池组即可完成单一层级的检修作业。在功能特性设计上，该结构顶部设置有卡扣式锁紧结构，能够在多层堆叠完成后实现上下层模块的快速卡合固定，避免设备搬运、运行振动过程中出现层间错位松脱的问题；侧面预留有统一的导向安装边，可沿着设备柜体的预设导轨快速滑入安装位，安装过程中无需额外对位调整，能够有效提升产线装配的作业效率；每层模块侧面设置有内凹式通风槽道，堆叠完成后层间会形成连贯的通风散热通道，配合外部散热风道可快速带走电芯充放电过程中产生的热量，避免热量堆积引发的电芯性能衰减问题。设计思路上，整体采用圆角过渡的外形方案，一方面能够避免尖锐边角在装配、搬运过程中划伤操作人员，另一方面圆角结构也能够提升外壳的抗冲击性能，在受到侧面外力碰撞时可以分散应力，减少外壳开裂的风险；背部的安装定位边采用等厚度设计，能够与标准机柜的安装梁完全贴合，保证安装后的结构稳定性，不会出现局部应力集中导致的固定位断裂问题。外形尺寸与安装边界方面，整体采用窄长型的立式布局，单组模块的宽度适配标准19英寸机柜的内部安装间距，堆叠后的整体高度可根据层数灵活调整，背部安装边的突出尺寸控制在常规机柜的安装预留空间范围内，不会出现与柜体内其他电气部件干涉的问题；每层模块的卡扣位置统一对齐，任意层数堆叠时都能够保证上下卡扣的精准配合，无需针对不同层数调整卡扣位置，具备极强的通用适配性。
