四引脚贴片式晶振电子元件结构设计

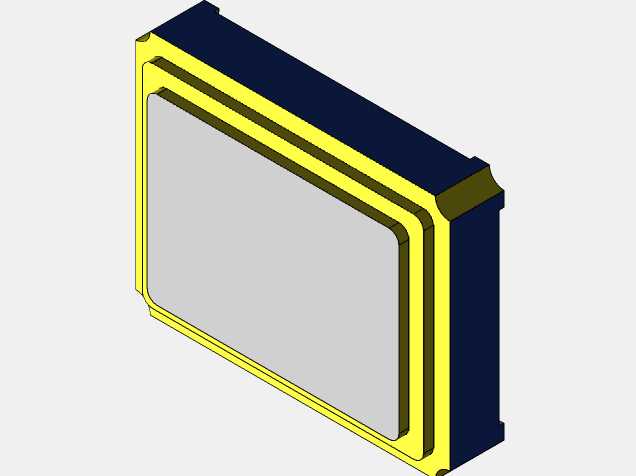

这款四引脚贴片式晶体元件是消费电子、工业控制、通讯设备领域电路系统中不可或缺的基础频率源器件，主要作用是为电路提供稳定精准的基准时钟频率，保障各类数字电路、射频模块、主控芯片的时序同步与运行稳定性，广泛应用在智能穿戴设备、物联网终端、车载电子模块、工业传感节点等对空间占用要求严苛的紧凑型电子产品中。从实际使用场景来看，这类小尺寸晶振多适配高密度SMT贴装生产线，能够配合高速贴片机完成批量自动化焊接，无需额外人工插件工序，可大幅提升电路板组装的生产效率，同时降低人工装配带来的误差风险。在功能特性上，该元件依托晶体的压电效应实现固定频率的谐振输出，四引脚的设计既包含了核心的信号输出引脚，也预留了接地引脚来提升抗电磁干扰能力，能够在复杂的电路电磁环境中保持稳定的频率输出，避免周边电路信号串扰影响时钟精度。设计过程中，工程师充分考量了紧凑型电子设备的内部空间限制，将整体外形控制在极小的尺寸范围内，外壳采用分层式结构设计，外层的金属密封结构既可以保护内部的晶体谐振片不受外界潮气、粉尘的侵蚀，也能起到电磁屏蔽的作用，减少外界杂散信号对晶体谐振的干扰；内部的晶体谐振片采用特殊的切割工艺，保障频率温度特性稳定，在常规工作温度区间内频率偏移量控制在极小范围内，满足各类商用、工业级设备的运行要求。外形尺寸与安装边界方面，该元件采用标准贴片封装规格，引脚间距符合行业通用的SMT焊盘设计规范，工程师在进行电路板Layout设计时，可直接按照该封装尺寸预留对应焊盘位置，元件贴装后占用的电路板高度极低，不会对周边 taller 元件的布局造成干涉，也适配超薄型电子产品的内部堆叠设计需求；外壳的边角做了微小的倒角处理，既可以避免贴装过程中吸嘴取料时出现打滑偏移，也能减少元件转运、焊接过程中出现边角崩损的概率，提升批量生产的良率。在结构可靠性设计上，外壳与基座的结合处采用密封工艺处理，能够满足常规电子整机的防潮、防盐雾要求，适配多数非极端恶劣环境下的长期使用需求，引脚的可焊性镀层也符合无铅焊接的工艺要求，兼容当前主流的回流焊、波峰焊生产工艺，无需调整现有生产线的焊接参数即可完成装配。
