推拉式快速压紧拨动夹具结构设计

这款拨动式压紧夹具是面向工装装夹场景开发的手动快速夹紧部件，主要应用在小型工件焊接加工、电子元器件装配定位、木质构件胶合固定、五金零件铣削钻孔装夹等需要频繁拆装工件的作业场景中，能够替代传统螺栓压紧、压板锁固的繁琐操作，大幅降低单件装夹的辅助作业时长，提升批量加工环节的生产效率。

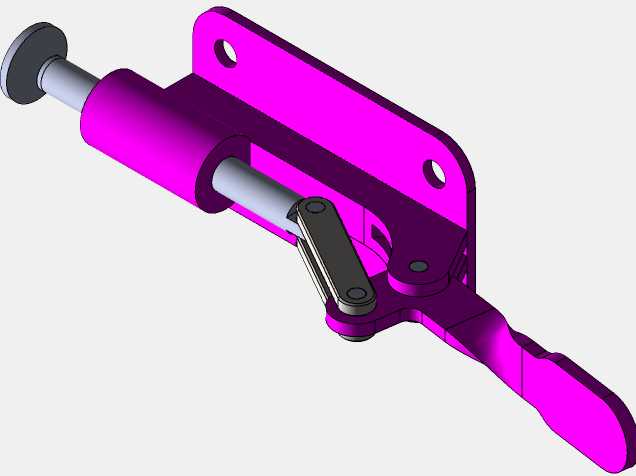

从实际用途来看，该夹具通过手柄的扳动操作即可实现压杆的直线伸缩动作，扳下手柄时压杆向前伸出，配合前端的压头对工件施加稳定的轴向压紧力，确保工件在加工过程中不会出现位移、窜动问题；抬起手柄时压杆快速回缩，留出足够的工件取放空间，操作人员无需额外工具即可完成工件的装卸，适配单人单机的快速作业需求。

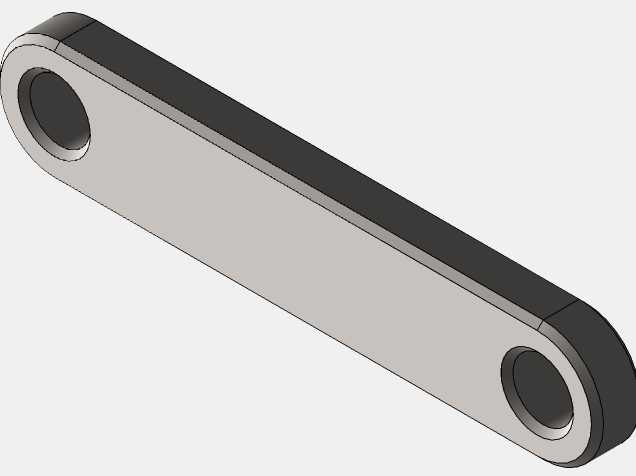

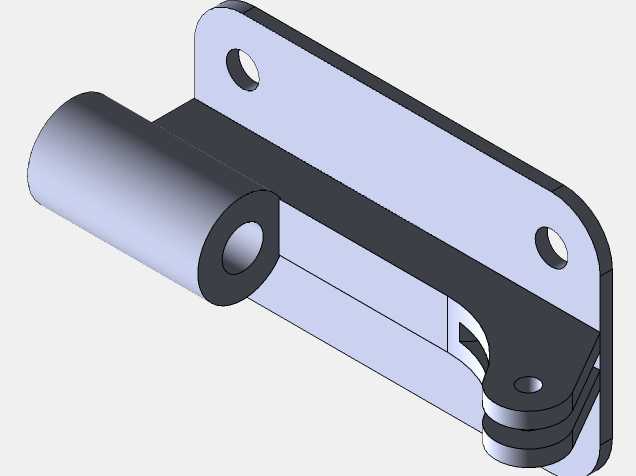

在功能特性设计上，这款夹具采用了连杆自锁的机械结构，当手柄扳动到锁紧位置时，连杆机构会越过力学死点，即便加工过程中工件受到切削力、振动外力的作用，夹具也不会出现意外松脱的情况，锁紧状态的可靠性完全满足常规机加工、装配作业的受力要求。夹具主体采用一体化的安装基座设计，基座上预留了两个固定安装孔，可通过螺栓直接将夹具固定在工装台、设备工作台面或者专用工装架上，安装后整体结构稳固，扳动手柄时不会出现基座晃动的问题。压杆部分采用圆柱光杆设计，与基座内的导向孔做精密间隙配合，伸缩过程顺滑无卡滞，长期使用也不会出现压杆偏斜、锁紧对位不准的问题；手柄部分做了贴合人手握持的弧度造型，表面无尖锐棱角，操作人员扳动时手感舒适，长时间重复操作也不易产生手部疲劳。

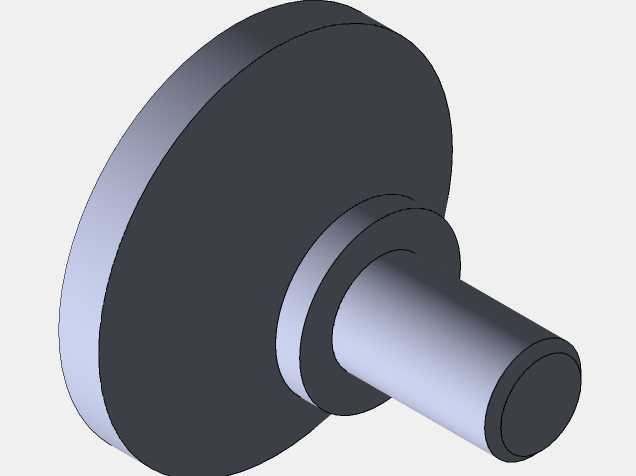

从设计思路来看，这款夹具优先考虑了手动操作的便捷性与锁紧可靠性的平衡，整体结构没有冗余的复杂零件，所有铰接位置都采用销轴连接，活动关节的转动阻力小，日常维护仅需定期在铰接点加注少量润滑脂即可长期使用，无需复杂的保养流程。在安装边界上，夹具整体为横向布置的结构，锁紧状态下整体长度适配小型工装台的安装空间，安装孔的孔距符合通用快速夹具的安装尺寸规范，可直接替换同规格的传统推拉式夹钳，无需对现有工装台面做额外的打孔改造；压杆的伸缩行程覆盖了常规小型工件的装夹厚度范围，前端压头采用可拆卸设计，可根据工件的接触面形状更换橡胶压头、金属平压头或者异型压头，适配不同材质、不同外形工件的压紧需求，避免压合过程中刮伤工件表面。
