平面铰链关节动平衡演示机构装置

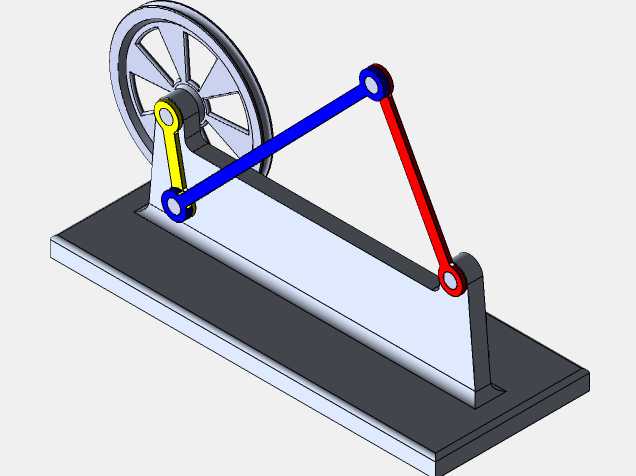

该套铰接平衡演示机构主要面向机械原理教学、传动方案验证场景使用，可直观展示平面连杆机构在运转过程中关节元素的受力平衡状态，帮助从业者理解曲柄摇杆类机构的运动特性与力的传递规律，也可作为小型传动试验台的基础原理样机，用于验证不同杆长配比下的机构动平衡表现，为后续实际工业传动机构的设计优化提供直观的参考依据。整套机构采用卧式台座安装结构，底部为平整的矩形安装基座，基座上设置两处竖直支撑立板，分别用于承载主动轮组件与摇杆铰接端点，整体安装边界规整，可直接固定在实验台或工作台面上，不需要额外设计复杂的安装适配结构，基座的配重设计充分考虑了机构高速运转时的稳定性，避免运转过程中出现晃动、偏移的问题。主动端采用带辐条的轮式曲柄结构，既可以作为手动驱动的操作部件，也可外接动力源实现连续匀速运转，曲柄与黄色主动摇杆通过铰接关节连接，关节处设置耐磨衬套结构，降低长期往复运转带来的磨损量；蓝色连杆作为中间传动部件，两端分别与主动摇杆、红色从动摇杆通过铰接副连接，所有铰接关节的转动轴线均保持平行，确保机构运转过程中无卡滞、无额外侧向力产生，从动摇杆的另一端铰接在右侧支撑立板的固定轴上，形成完整的曲柄摇杆传动回路。设计过程中重点对各铰接关节的配重进行了匹配优化，通过调整各杆件的质心位置，让机构在连续运转时各关节处的惯性力相互抵消，实现运转过程中的动态平衡，大幅降低运转时的振动与噪音，同时各杆件采用差异化的色彩区分，能够让观察者清晰分辨不同构件的运动轨迹，直观看到力在各铰接关节之间的传递路径，理解关节平衡对机构平稳运转的重要作用。各杆件的长度比例经过反复校核，确保机构拥有合适的传动角，避免出现死点位置导致运转卡滞，铰接关节的配合间隙控制在合理范围内，既保证转动的灵活性，又不会因为间隙过大产生回程误差，让整套机构的运动演示过程流畅顺滑，能够准确复现平面连杆机构的运动规律与平衡特性。
