四轮差速智能漫游移动小车结构设计

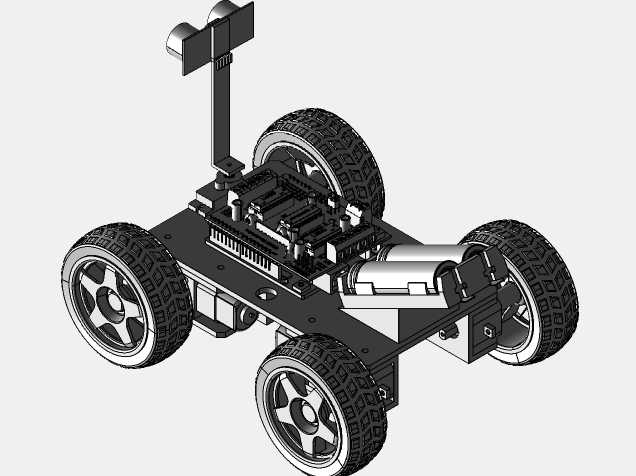

这款四轮差速移动小车是面向室内外轻载巡检、教学实训、小型作业场景开发的通用行走载体，整体采用分层堆叠式的结构布局，核心承载底盘选用硬质铝合金板材加工成型，兼顾结构强度与整机轻量化需求，能够在平整铺装路面、硬质室内地面等常规场景下稳定通行。行走系统采用四轮独立橡胶轮胎配置，轮胎表面设计有深槽防滑纹路，搭配金属辐条式轮毂，既可以提升与接触面的摩擦力，减少湿滑路面的打滑概率，也能缓冲小幅路面颠簸带来的振动，保护上层搭载的电子元器件。底盘上层预留了标准化的电控安装区域，可直接固定主控板、驱动模块、电源模块等核心电控组件，安装孔位按照通用开源硬件的标准间距设计，无需额外打孔改制即可完成主流控制硬件的装配，大幅降低二次开发的改制成本。底盘尾部设置了立式支架安装位，可根据使用需求搭载视觉传感器、超声波测距模块、无线通信天线等外设，支架采用可调节角度的铰接结构，能够根据探测需求灵活调整外设的俯仰角度，适配不同高度的探测作业需求。动力传递采用直连式布局，驱动电机输出轴直接与轮毂连接，省去了额外的传动减速结构，既减少了传动过程中的动力损耗，也压缩了底盘的整体竖向安装空间，让整机结构更加紧凑。整机的外形尺寸控制在常规桌面级设备的范畴内，长宽尺寸适配常规室内通道的通行宽度，能够顺利通过常规办公区、实验室、厂区巡检通道的狭窄路段，竖向高度预留了足够的上层搭载空间，可根据不同作业场景加装机械臂、采样装置、检测探头等功能组件。底盘的电气走线全部预留了内嵌式走线槽，所有连接线束可沿底盘侧边的槽位布置，避免线束外露被行进过程中的障碍物剐蹭拉扯，提升设备运行的可靠性。轮距与轴距经过反复调校，在保证转向灵活性的同时兼顾了行走稳定性，差速转向的控制逻辑无需额外设置转向舵机，通过两侧车轮的转速差即可实现原地转向、小半径转弯等动作，能够在狭小空间内完成灵活的姿态调整，非常适合空间受限的作业场景使用。底盘的电池安装位设置在重心偏低的区域，能够有效降低整机重心，减少加减速、转向过程中的侧倾风险，即使在带载状态下也能保持平稳的行走姿态。
