户外连排遮阳遮雨棚配连体餐桌结构设计

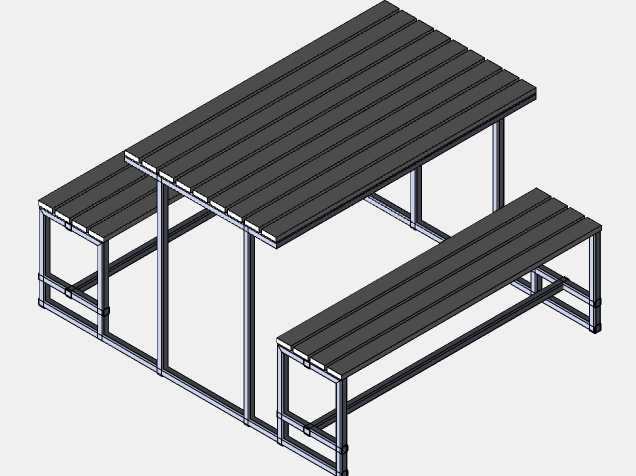

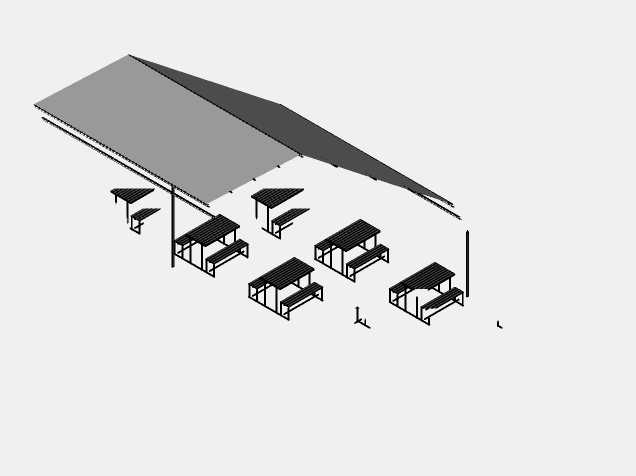

该结构主要面向厂区员工户外就餐区、校园露天食堂、工地临时用餐点、户外休闲餐饮区等场景设计，核心用途是在开放露天区域为就餐人员提供遮阳避雨的遮蔽空间，同时配套集成化的连排连体餐桌椅，无需额外单独采购摆放桌椅，大幅提升露天场地的空间利用率，减少零散桌椅的摆放杂乱问题，也降低日常桌椅整理维护的工作量。整体采用长条形线性布局，棚顶为单坡斜向设计，这种坡面结构可以快速引导雨水顺着坡度流向单侧排出，避免棚顶积水增加结构荷载，同时斜顶的遮阳角度可以适配多数地区的日照角度，在正午时段能为下方全部桌椅区域提供完整的遮阳覆盖，减少阳光直射桌面造成的眩光与高温问题。棚体主体采用方管钢结构作为承重框架，立柱沿棚体长度方向双侧均匀排布，每根立柱底部预留安装固定点位，可通过膨胀螺栓与硬化混凝土地面牢固连接，安装边界需要保证场地地面平整硬化，棚体单侧预留不小于1.2米的通行通道，避免人员进出就餐时与棚体立柱发生磕碰。棚顶采用分块拼接的覆盖板材，板材嵌入钢结构框架的预留卡槽内固定，拼接缝隙处做密封处理，防止雨水渗漏，同时分块设计也便于后期局部损坏时单独更换板材，降低维护成本。下方配套的连体餐桌椅与棚体长度方向平行排布，采用桌凳一体化的钢结构设计，桌椅与地面的固定点位和棚体立柱点位错开排布，避免结构干涉，每套餐桌椅可容纳四人同时就餐，连排排布的方式可以最大化利用棚下空间，相比零散摆放的独立桌椅可提升约30%的容纳人数。设计过程中充分考虑户外使用的抗风荷载要求，钢结构框架的连接节点全部采用满焊处理，整体框架形成稳定的受力体系，可抵御常规地区的六级大风荷载，棚顶边缘做收边包角处理，避免板材边缘长期受风吹日晒出现起翘脱落问题。整体结构的外形尺寸适配多数中小型户外场地的安装需求，长度可根据实际场地的容纳人数需求做模块化延伸，宽度控制在刚好覆盖两排相对摆放的连体餐桌椅范围，不会过多占用额外的场地空间，同时棚顶的净空高度满足成年人站立通行的高度要求，不会出现碰头的问题，兼顾了空间利用率与使用舒适度。
