一体式新风净化机组箱体结构设计

该结构为商用通风净化类设备的一体式承载箱体，主要应用于写字楼、商业综合体、工业厂房的集中新风输送与空气净化场景，作为新风系统的核心承载单元，可内置过滤段、换热芯体、风机组件与电控模块，完成室外新风引入、空气过滤、温湿度预处理后向室内送风的全流程功能。从实际使用场景来看，这类箱体多吊装于建筑吊顶夹层内，或落地安装于设备机房、楼顶设备层，需要兼顾结构强度、密封性能与后期运维便利性。

从功能特性来看，该箱体采用封闭式钣金拼接结构，主体外板采用加厚冷轧钢板折弯成型，拼接处做折边咬合与密封胶条填充设计，可有效避免送风过程中的漏风问题，降低设备运行的能耗损失；箱体侧面设置双扇嵌入式观察窗，采用透明钢化玻璃与密封压条固定，运维人员无需拆解箱体即可直观观察内部过滤组件的积尘状态、风机运行情况，大幅降低日常巡检的工作量；箱体底部预留外翻式安装法兰边，法兰边上预制均匀分布的安装固定孔，可直接与吊装支架或地面基础的螺栓配合固定，安装时无需额外焊接转接件，适配不同场景的安装需求。

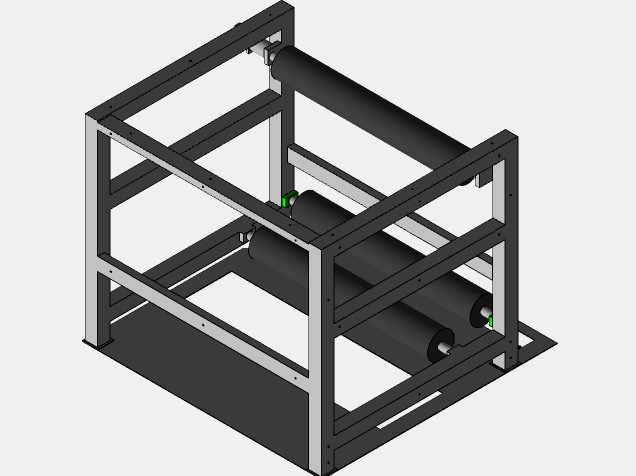

设计思路上，该箱体采用模块化拼接逻辑，顶板、侧板、底板均为独立折弯件，通过自攻螺丝与内部隐藏式加强筋连接，既保证了整体结构的抗形变能力，也方便后期拆解维护内部组件；针对内部风机运行产生的振动问题，侧板内侧预留了隔音棉粘贴位，可根据降噪需求填充不同厚度的隔音减震材料，降低设备运行时的噪音传递；箱体一侧预留了管线穿接的缺口位，可方便电源线、控制信号线的引出与外接，避免管线外露影响整体美观与防护性能。

外形尺寸与安装边界方面，该箱体为规整的长方体结构，整体长宽高比例适配常规吊顶夹层的预留空间，底部法兰边向外延伸的宽度控制在合理范围，不会额外占用过多安装空间；箱体的进出风口位置可根据项目实际风管走向调整拼接方向，适配不同的风管排布方案，安装时仅需预留单侧不小于箱体宽度的运维操作空间，即可满足后期更换滤芯、检修组件的操作需求，整体结构紧凑，空间利用率高，适配多数商用通风项目的安装条件。
