SolidWorks入门练习用六组机械零件建模素材

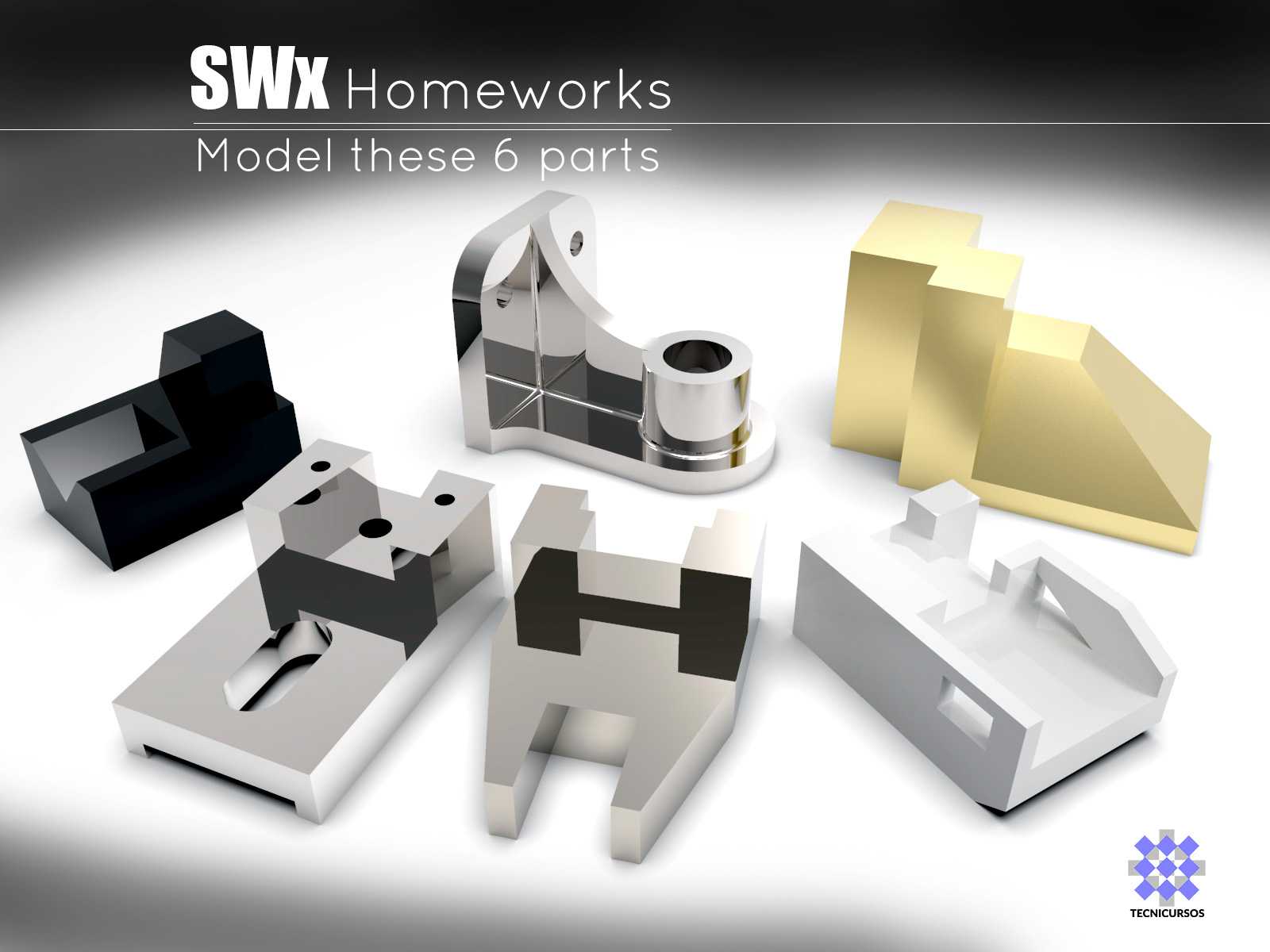

这套零件建模素材面向机械设计入门阶段的实操训练需求，覆盖了机械结构中最常见的几类典型零件形态，可帮助初学者快速建立三维建模的空间思维，掌握从二维草图到三维实体的完整建模逻辑，适配基础机械设计技能的实训场景，常见于职业院校机械专业基础实训、工业设计入门实操练习、企业新入职设计人员岗前技能训练等场景，能够让练习者在反复建模操作中熟悉凸台拉伸、切除、倒角、圆角、基准面建立等基础建模操作的应用边界。

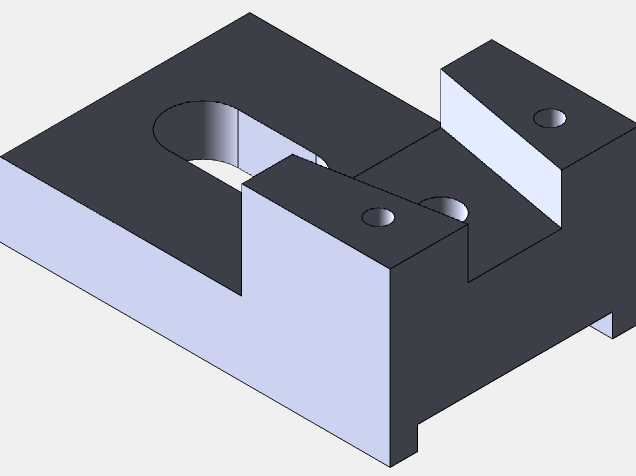

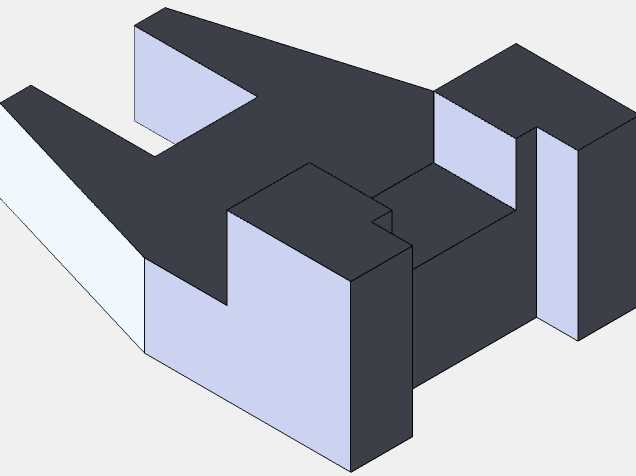

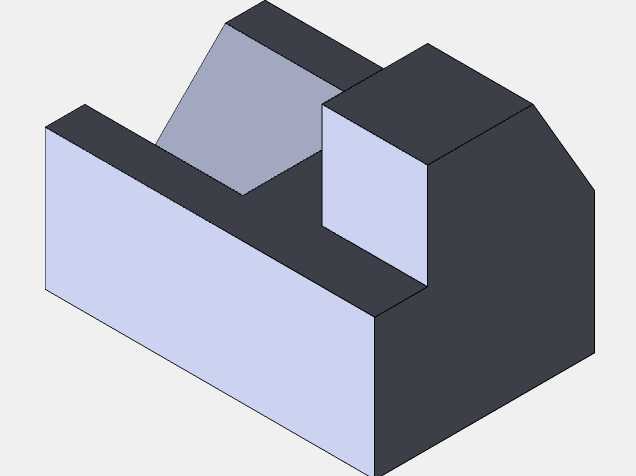

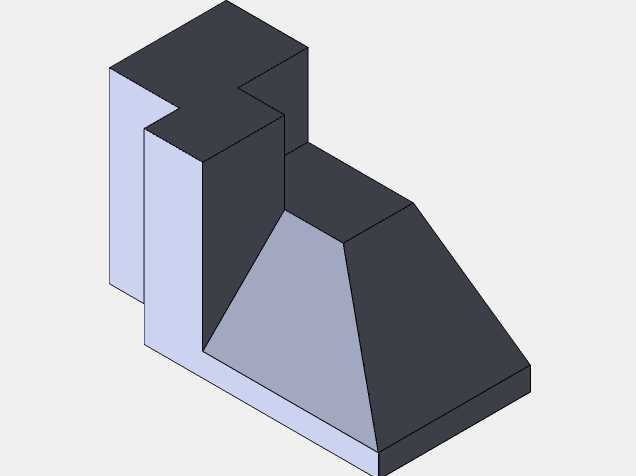

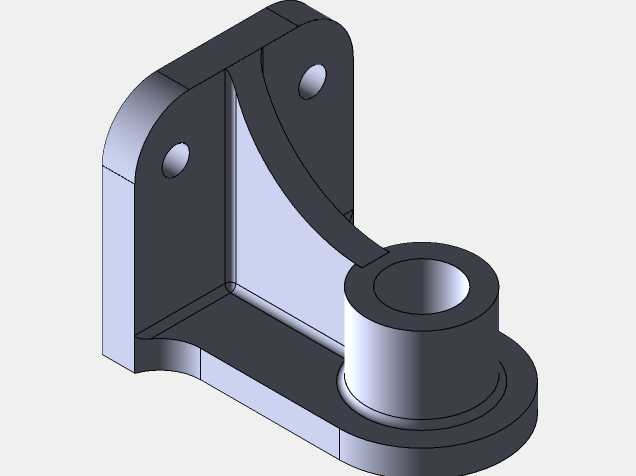

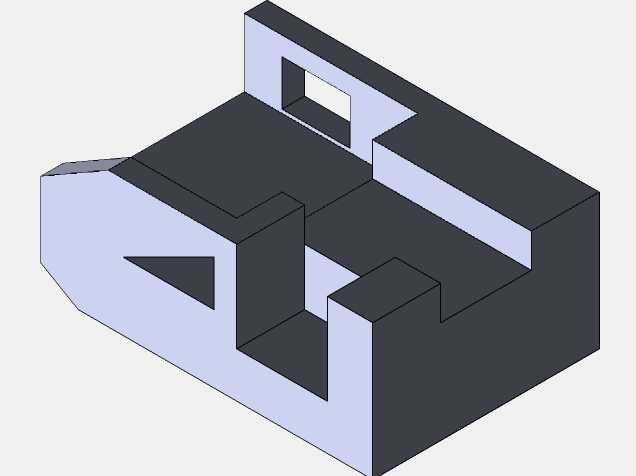

从零件功能特性来看，六款零件分别对应不同的机械结构功能需求：黑色块状零件属于典型的定位挡块类结构，这类零件常安装在工装夹具的行程限位位置，通过自身的凸台卡位结构限制运动部件的位移行程，设计时需要严格控制卡位凸台的高度与侧边垂直度，避免长期受侧向冲击力出现卡位偏移；银色带孔支座类零件属于典型的铰接支撑结构，上端的同轴孔用于安装铰接销轴，底部的安装平面用于贴合设备基座，设计时需要保证销轴孔的同轴度公差，以及安装面与孔轴线的平行度，避免铰接部件转动时出现卡滞；金色斜切面块状零件属于导向滑块类结构，斜切面用于配合运动部件的导向轨迹，侧边的直面用于和导轨槽配合实现直线滑动，设计时需要控制滑动面的表面粗糙度预留量，以及斜切面的角度公差，保证导向动作顺滑无卡顿；带开槽的银色基座类零件属于快换夹具的固定座结构，中间的开槽用于嵌入快换工装的定位销，侧边的缺口用于安装锁紧弹片，设计时需要控制开槽的宽度公差，保证快换部件装入时间隙适中，既不会出现晃动也不会出现卡装困难；带工型凸台的零件属于定位卡爪结构，工型凸台用于卡入配套部件的卡槽内实现周向定位，下方的叉型结构用于连接驱动杆，设计时需要保证卡爪工作面的对称度，避免锁紧时出现受力不均导致的滑脱；带侧边凹槽的盒型零件属于小型设备的防护壳体基座，侧边的凹槽用于走线或者安装密封胶条，内部的凸台用于固定内部电路板或者小型功能模块，设计时需要控制壳体壁厚均匀性，避免注塑或者3D打印制作时出现缩痕变形。

从设计思路来看，整套零件的建模难度循序渐进，从最简单的单一拉伸凸台零件逐步过渡到带多特征组合、多基准面配合的复杂零件，每个零件都刻意设置了机械设计中最常见的特征组合，没有冗余的装饰性结构，所有结构都对应实际工业场景中的零件功能需求，避免练习内容和实际工业应用脱节。从外形尺寸与安装边界来看，所有零件都按照小型工装零部件的常规尺寸比例设计，单零件最大外轮廓尺寸不超过150mm，安装孔位、配合面的尺寸都符合通用机械设计的公差配合标准，练习者完成建模后可以直接导出工程图，进行尺寸标注、公差标注的延伸练习，也可以导入装配环境中进行虚拟装配训练，验证零件之间的配合间隙是否合理，进一步理解机械设计中公差配合的实际意义。
