工业用带侧装风机的钣金柜体框架

该框架结构是工业生产场景中用于承载功能模块、集成通风组件的一体式钣金承载框架，主要应用于车间产线旁的工业控制单元、小型工艺处理设备、独立工位动力配套装置的承载搭建，可直接作为设备的主体支撑骨架使用，无需额外搭建外部承重结构，适配中小型工业设备的快速组装需求，能够在多粉尘、常规温湿度的工业车间环境中长期稳定使用，为内部安装的电气元件、功能模块提供稳定的安装基准与防护支撑。

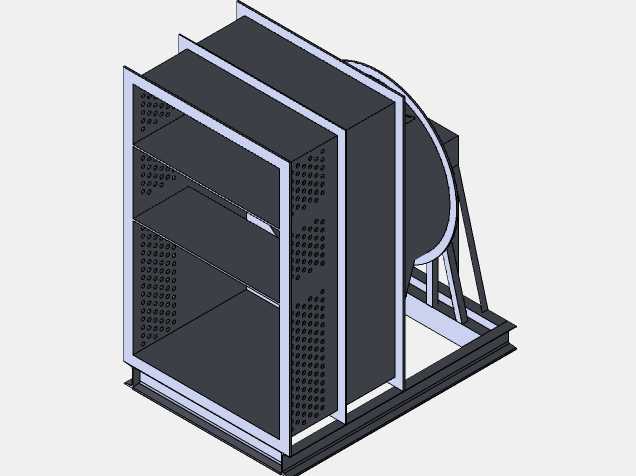

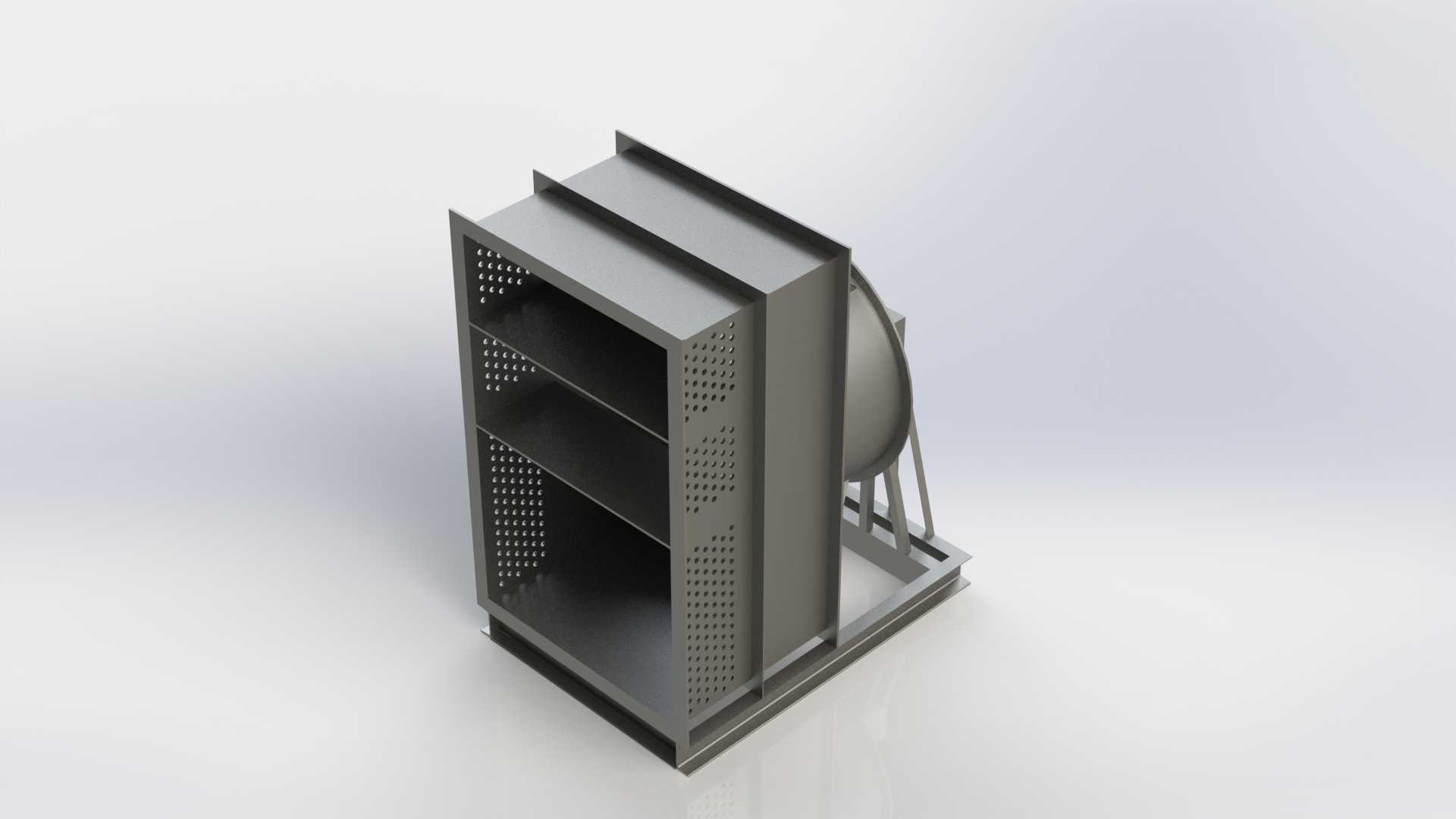

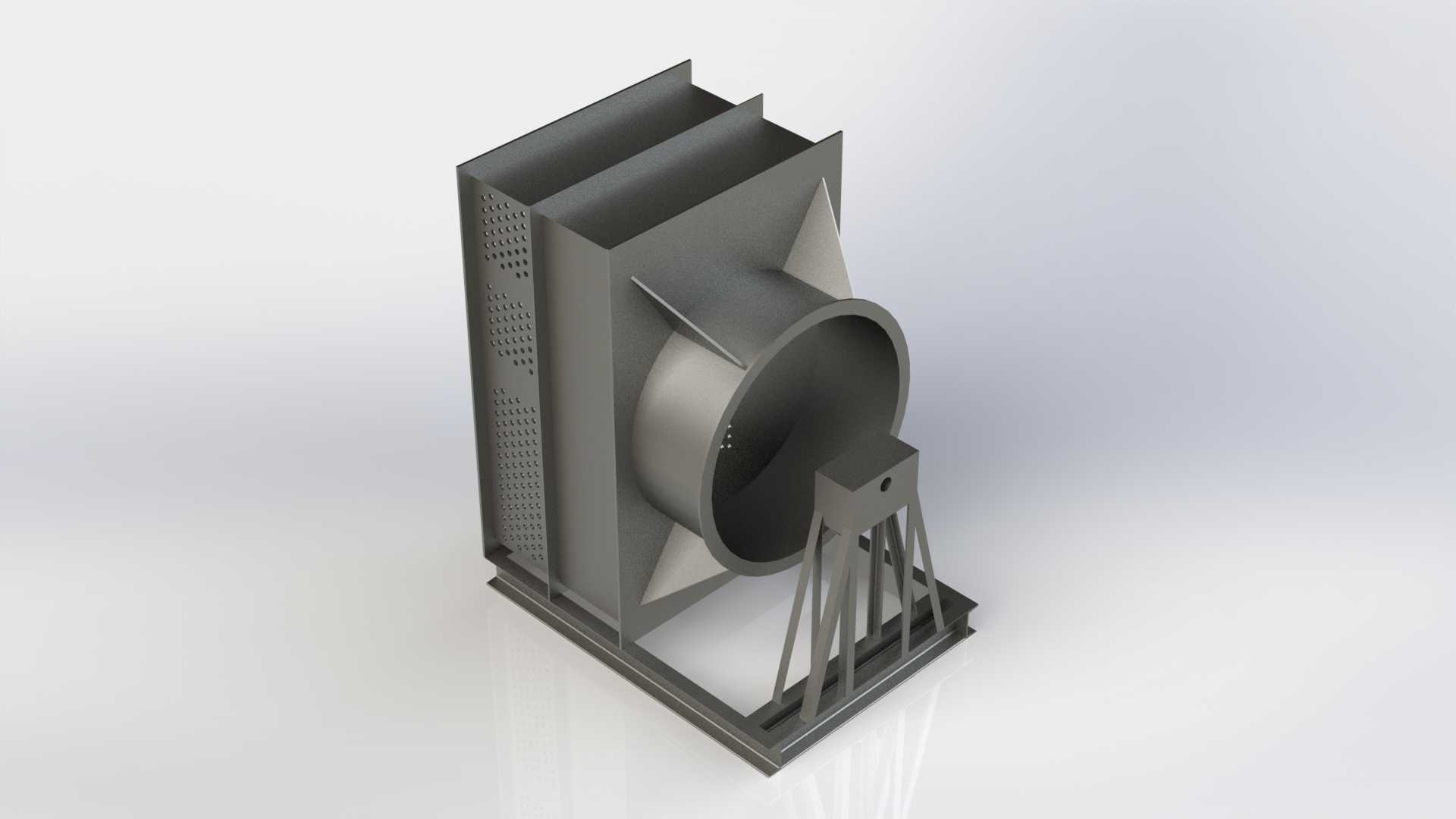

从实际用途来看，该框架左侧为三层分层式储物安装空间，可分层布置电气控制板卡、小型功能模组、接线端子排等部件，分层隔板采用满焊连接工艺，每层可承载不超过五十公斤的安装部件，满足常规工业控制组件、小型工艺模块的安装承重需求；框架右侧集成了侧装式离心风机安装位，可直接匹配对应尺寸的工业离心风机，为柜体内部提供定向通风散热气流，避免内部电气元件、功能模块长时间工作积热导致的性能衰减或故障，风机外侧预留了防护网安装点位，可加装金属防护网避免杂物卷入风机，同时预留了风机接线的走线缺口，方便风机供电线路与内部控制线路的规整排布。

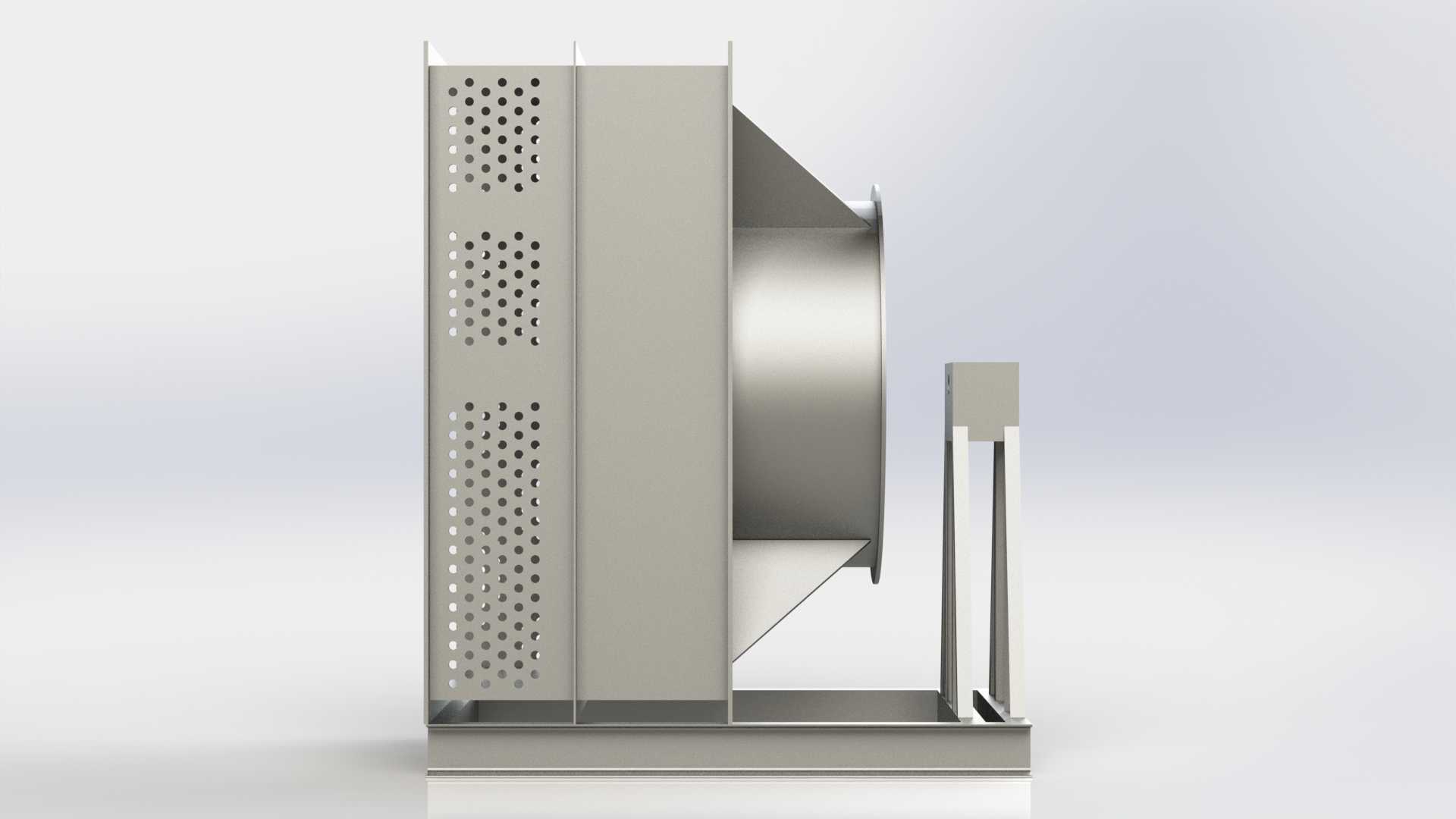

在功能特性上，该框架整体采用冷轧钢板折弯焊接成型，所有连接点位采用满焊后打磨处理，整体结构刚性充足，满载情况下形变量不超过千分之二，可满足车间内日常搬运、设备运行振动下的结构稳定性要求；框架左侧柜体的侧板采用阵列式冲孔设计，冲孔为均匀排布的圆形通风孔，在保证侧板结构强度的前提下，最大化提升柜体内部的通风换热效率，同时冲孔边缘做了去毛刺处理，避免安装维护过程中划伤操作人员；框架底部采用外翻式折边底座，底座上预留了四个固定安装孔，可通过膨胀螺栓将整个框架固定在地面或设备平台上，也可在底座下方加装脚轮实现工位间的灵活移动，适配不同的生产布局调整需求。

设计思路上，该框架采用模块化集成设计，将柜体储物空间与通风组件安装位整合为一体式焊接结构，减少了后续组装过程中的连接件使用，降低了整体装配误差，所有折弯边角均做了圆角钝化处理，不存在尖锐突出的边角，提升安装维护过程中的操作安全性；框架的外形尺寸严格遵循常规工业柜体的安装边界设计，整体宽度控制在八百毫米以内，深度控制在六百毫米以内，高度控制在一千二百毫米以内，可适配大多数车间内的设备安装空位，也可嵌入到现有产线的预留安装位中，无需对现有产线结构进行大规模改造；框架顶部采用双层折弯盖板设计，可阻挡车间内的落尘、少量飞溅的切削液进入柜体内部，同时顶部预留了吊装孔位，方便整体框架的吊装转运与安装定位。

安装边界方面，该框架底部安装孔的孔距符合通用工业设备的安装孔位标准，可直接匹配市面上多数标准化减震脚垫、调节脚杯的安装尺寸，风机安装位的连接孔位按照常规同规格离心风机的安装尺寸设计，无需额外打孔即可完成风机的固定安装，柜体内部的分层隔板上预留了通用的元件安装条形孔，可适配不同尺寸的电气元件、功能模块的安装固定，无需现场二次加工开孔，大幅缩短设备的整体组装周期。
