铝制L形五孔铝型材槽用连接角件

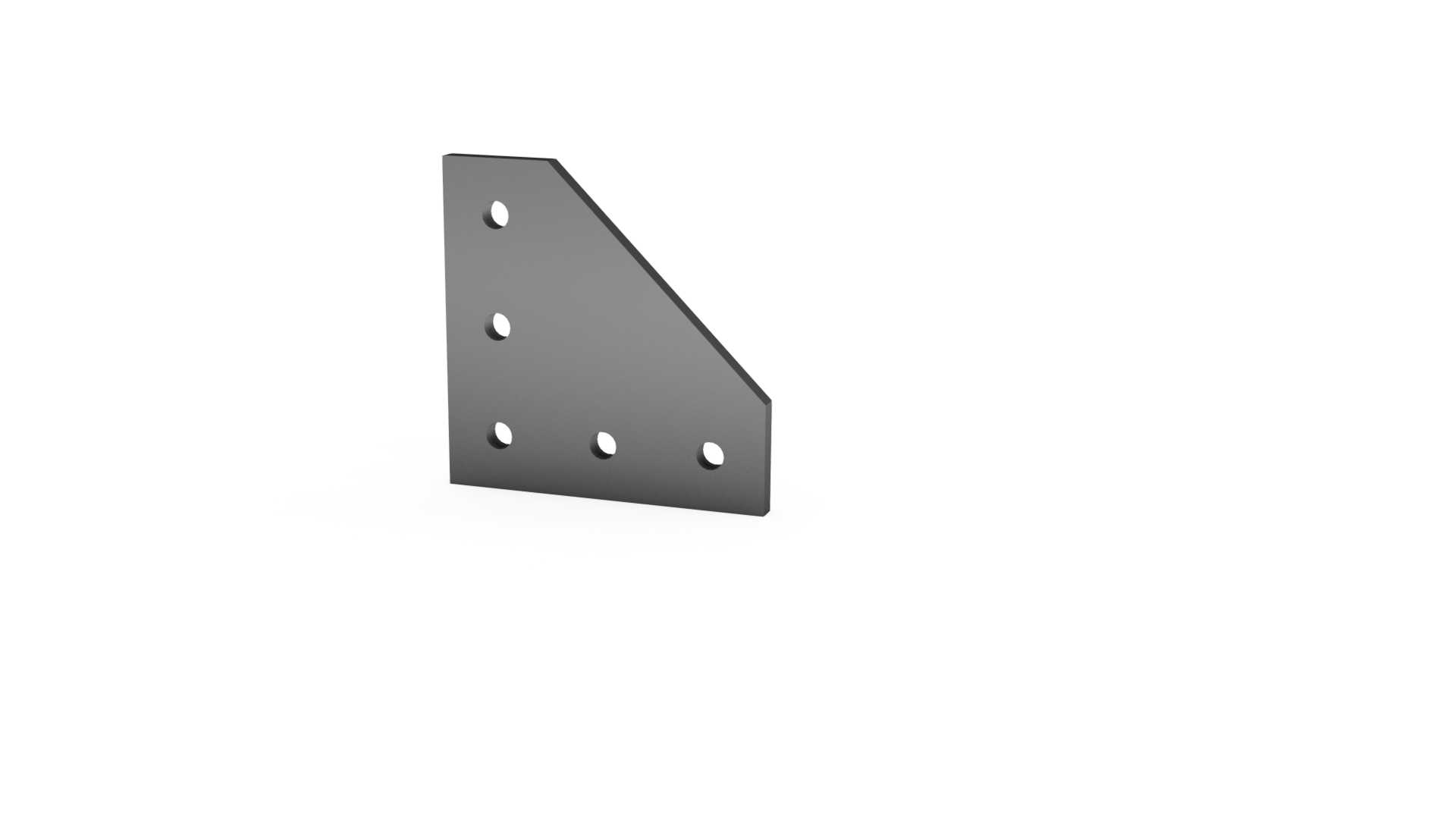

这款L形五孔连接角件，是工业铝型材框架搭建场景中常用的直角紧固连接件，主要适配2020规格的V型槽、L型槽铝挤压型材的直角拼接作业，在自动化设备机架、3D打印机框架、小型工作台围挡、工业检测工位护架、电子产线物料架等轻量化铝型材结构的组装场景中应用广泛，能够为垂直相交的两根铝型材提供可靠的直角连接支撑，避免型材拼接处出现错位、松脱或角度偏移的问题。从功能特性来看，该角件采用直角弯折的L型结构，两个互相垂直的安装面分别贴合两根垂直相交铝型材的槽位侧壁，安装时无需对铝型材进行额外的打孔、攻丝加工，只需将配套的T型螺栓滑入铝型材的预设槽道内，对准角件上的安装孔位锁紧螺母即可完成固定，安装流程便捷，后期调整框架结构或者拆解重组时也无需破坏型材本身的结构，能够大幅提升铝型材框架的组装效率，降低现场施工的加工难度。在设计思路上，这款角件的斜边做了斜切过渡处理，没有保留直角外伸的尖角结构，一方面能够减少角件安装后突出的尖锐边角带来的磕碰风险，提升组装作业和后期设备使用的安全性，另一方面也能在保证连接强度的前提下减少角件自身的材料用量，控制零件的整体重量，同时斜切的外形也能让框架的连接部位更显简洁利落，不会出现多余的结构突出影响框架整体的外观一致性。角件上一共设置了五个圆形安装孔，其中垂直安装面分布两个孔位，水平安装面分布三个孔位，孔位的排布完全匹配2020规格铝型材的槽道中心间距，能够保证螺栓锁紧时的受力均匀分布，避免单个孔位受力过大导致角件变形或者连接松动，孔位的孔径也适配铝型材连接常用的螺栓规格，无需额外加工扩孔即可直接穿入紧固件完成安装。从外形尺寸与安装边界来看，该角件两个垂直边的边长均为60mm，整体板材厚度为4mm，安装后在型材外侧的突出厚度与角件板材厚度一致，不会占用过多的框架外部空间，也不会和铝型材上安装的其他配件比如封板、铰链、脚轮安装座等产生位置干涉，能够适配各类紧凑布局的铝型材框架安装需求。角件采用铝合金材质制作，和铝型材的材质属性接近，连接后不会出现不同金属接触的电化学腐蚀问题，能够长期在常规车间环境下保持稳定的连接强度，自身的重量也较轻，不会给整体框架增加过多的额外负载。
