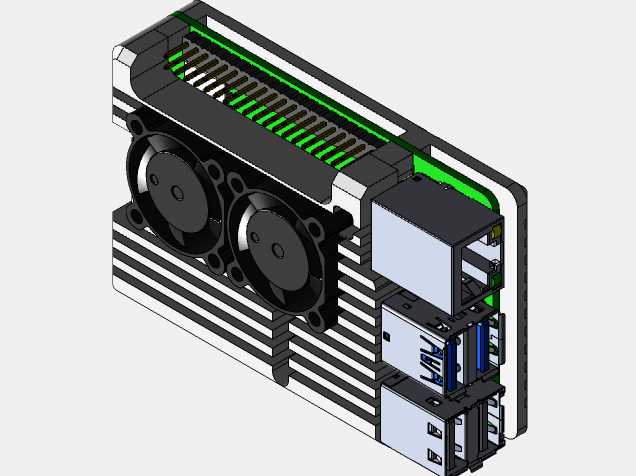

树莓派4代双风扇铝制散热外壳结构

在嵌入式开发、小型边缘计算节点搭建、创客DIY项目以及工业级微型控制终端部署场景中，树莓派4作为高性价比的微型计算核心，常面临长时间高负载运行下核心过热降频的问题，这款带双风扇的铝制散热器壳正是为解决该痛点设计的一体化防护散热结构。该产品同时承担外壳防护与主动散热两大核心功能，既可以隔绝外界灰尘、飞溅碎屑对树莓派主板的侵蚀，避免引脚误触造成的短路风险，又能通过主动散热结构将主板运行产生的热量快速导出，保障树莓派在持续高算力输出场景下的运行稳定性，适用于智能家居控制中枢、小型物联网网关、桌面迷你计算终端、教学实验开发平台等多种使用场景。产品采用铝合金作为主体散热壳体材质，利用铝合金高导热系数的特性快速均化主板核心区域的集中热量，壳体与树莓派主板的核心发热区域（主控芯片、内存颗粒、供电模块）做了贴合式接触面设计，尽可能降低接触热阻，减少热量传递过程中的损耗。散热结构搭配两个尺寸为25mm×25mm的微型轴流风扇，形成主动风冷散热通路，相比被动散热结构可大幅提升热交换效率，即使在密闭小空间内长时间满负载运行，也能将核心温度控制在合理区间，避免因过热触发的性能降频，保障计算任务的稳定执行。设计过程中充分考虑了安装适配性与使用边界，壳体整体轮廓完全匹配树莓派4代主板的安装孔位，所有对外接口（USB接口、HDMI接口、以太网口、Type-C供电口、GPIO引脚排针区域）都做了精准的对位避让开孔，无需额外打磨修改即可直接完成装配，不会影响主板原有外接设备的插拔使用。风扇的供电走线做了内嵌式槽位设计，避免走线杂乱干扰外接设备插接，同时壳体边缘做了圆角钝化处理，既提升装配时的操作安全性，也让整体外观更简洁规整。安装时仅需对准主板孔位锁紧固定件，将风扇供电接至主板对应供电引脚即可完成组装，无需复杂的调试步骤，普通用户也可快速完成装配。壳体的安装边界完全贴合树莓派4代主板的外形尺寸，不会额外占用过多安装空间，既可以单独放置在桌面使用，也可以适配常规的树莓派配套安装支架，嵌入到各类集成项目的柜体内部，满足不同场景的安装需求。
