汽车水泵壳体压铸成型模具结构设计

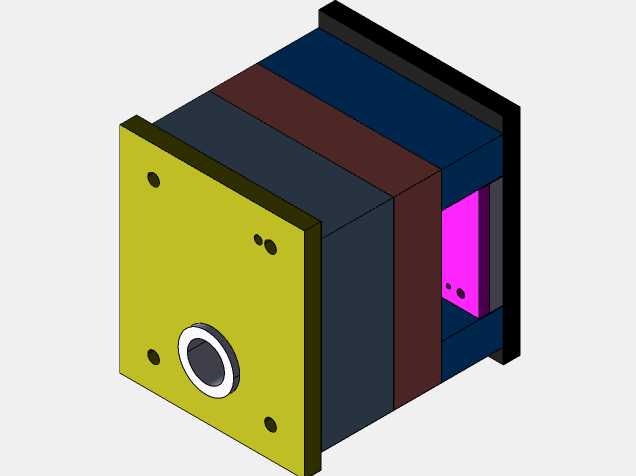

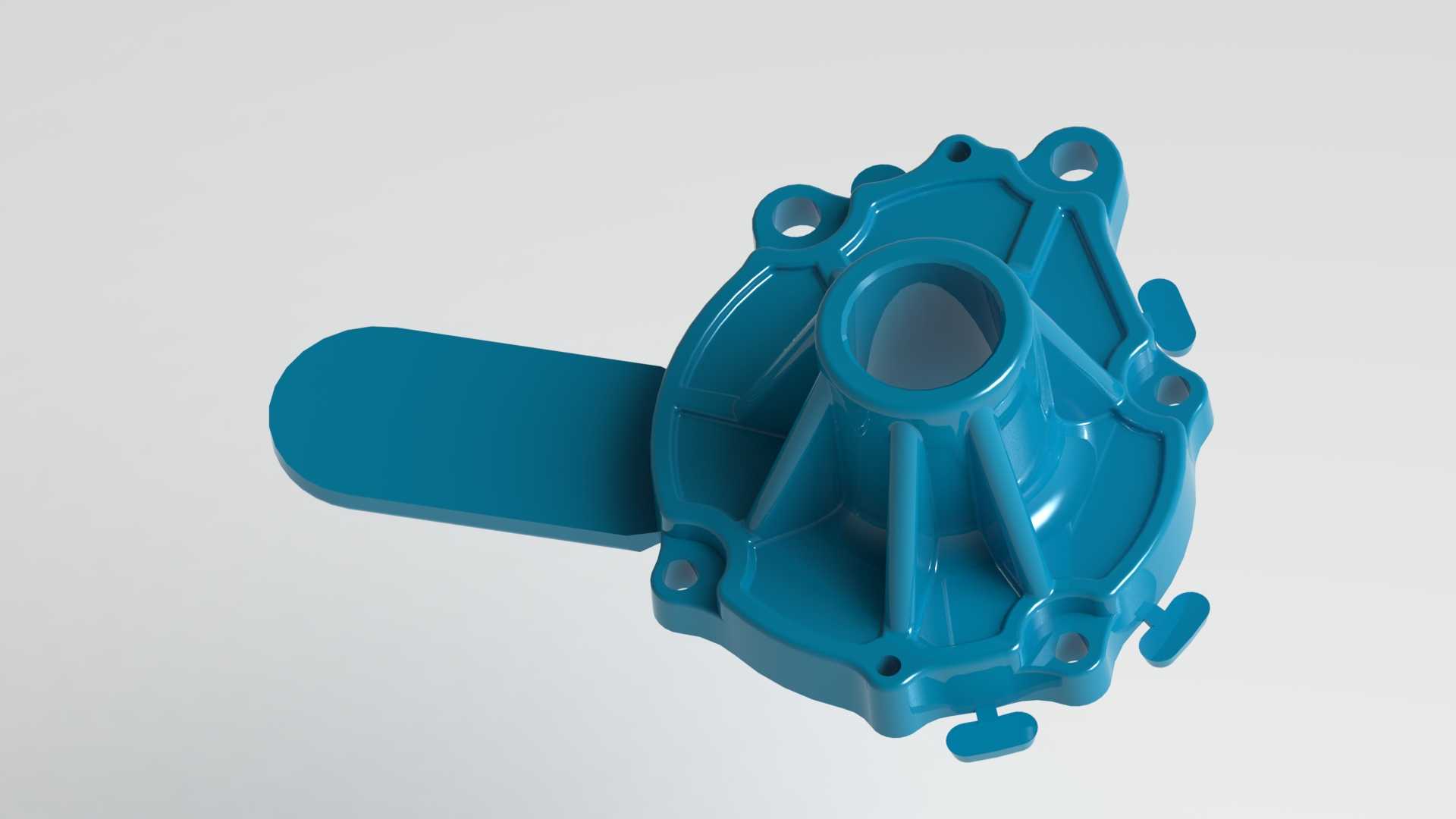

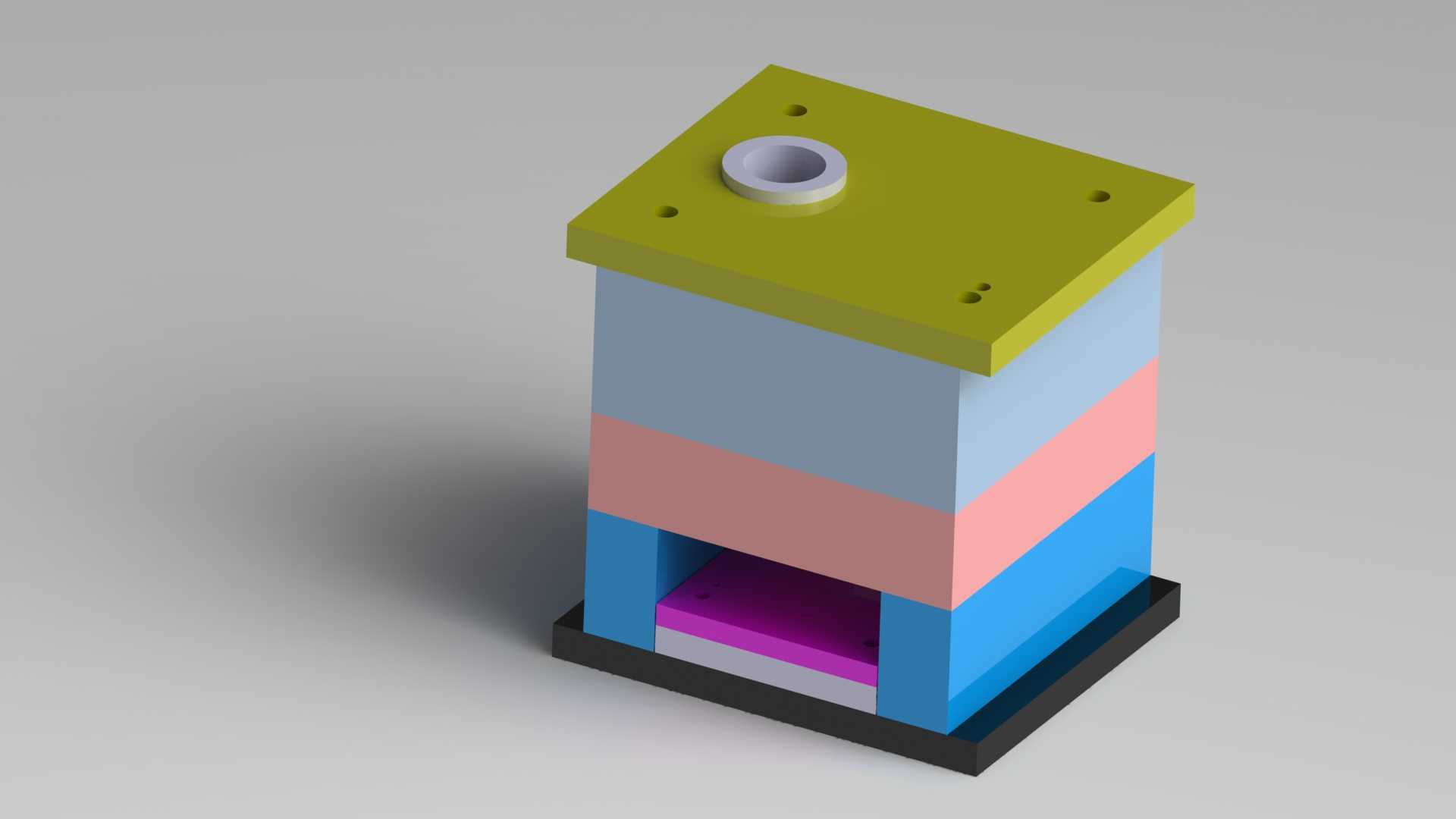

这套模具主要应用于汽车冷却系统核心零部件的量产加工场景，针对汽车水泵壳体的复杂内腔结构、壁厚均匀性要求以及铝合金材质的成型特性开发，是汽车零部件制造环节中保障水泵壳体生产精度与批量一致性的核心工艺装备。在实际生产场景中，该模具适配常规卧式冷室压铸机的安装接口，可直接搭载于对应吨位的压铸设备完成连续化生产，成型后的水泵壳体毛坯仅需少量后处理工序即可进入后续机加工环节，能有效降低零部件生产的综合成本，提升成品合格率。从功能特性来看，模具采用多层叠合式模架结构，自上而下依次设置了浇口定位组件、定模固定板、型腔成型层、抽芯机构层、动模承托层以及底部安装基座，顶部设置的主流道衬套精准对接压铸机压射室，可将熔融的铝合金液平稳导入型腔内部，避免卷气、夹渣等压铸缺陷；侧面预留的抽芯机构安装空间，可实现水泵壳体侧凹结构的顺利脱模，不会对成型后的壳体表面造成拉伤。设计过程中，充分考虑了水泵壳体的内部流道形态、安装凸台位置以及壁厚分布规律，将型腔拆分至不同模板层，既保证了复杂结构的成型精度，也简化了模具加工与后期维护的难度，各层模板之间设置了精准的定位销与导柱结构，合模时可保证各组件的同轴度误差控制在压铸工艺允许的范围内，避免出现错模、飞边过大等问题。在安装边界与尺寸适配方面，模具底部的安装基板预留了标准的T型槽固定位，可直接与压铸机的动定模安装板匹配锁紧，整体外形尺寸适配中小吨位压铸机的开模行程，顶出机构的安装位置与压铸机顶杆接口完全对应，无需额外加装转接组件即可完成设备对接；模具各层的厚度经过严格核算，既保证了模架的整体刚性，承受压铸过程中的高压冲击不发生形变，也控制了模具整体重量，降低设备的负载压力。同时，模具内部预留了冷却水道的布设空间，可在连续生产过程中快速带走型腔热量，维持稳定的模温区间，保障铝合金液的填充效率与冷却成型质量，避免因模温波动导致的壳体缩孔、变形等问题，适配汽车零部件大批量连续生产的工艺需求。
