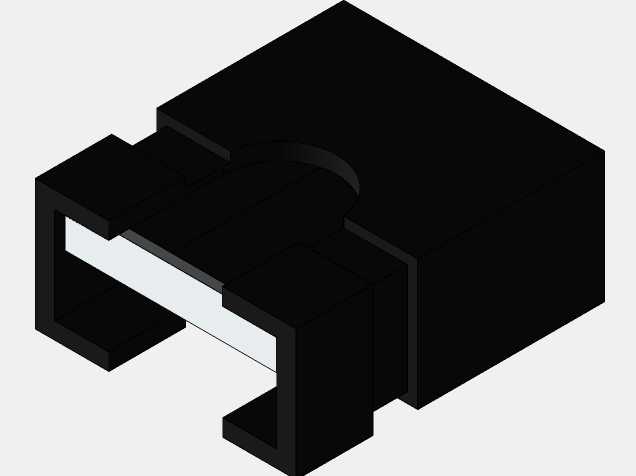

工业级印刷电路板跳接结构三维设计

这款印刷电路板跳接结构，主要面向工业控制板卡、消费电子主板、车载电子模块等多场景的电路跨接需求，在高密度布线的PCB设计场景中，当板层线路无法通过常规走线完成不同网络节点的连通时，这类跳接结构能够避开板上已布置的高频线路、功率器件、散热结构，实现稳定的电路信号连通，同时不会对原有板上的电磁兼容环境造成额外干扰。在实际应用中，这类跳接结构常被用于工控PLC主控板的信号跨接、新能源车载充电机板卡的辅助电路连通、通讯设备主板的备用线路接驳，能够适配不同厚度的FR-4基材电路板，安装时不需要额外对板身进行大面积开槽，仅需在对应点位预留标准焊盘即可完成固定。从设计思路来看，这款跳接结构采用了等阻抗匹配的外形设计，整体接触段采用平直贴合结构，能够保证与PCB焊盘的充分接触，降低接触电阻带来的信号损耗，针对高频信号传输场景，结构的跳接段做了圆弧过渡处理，避免直角走线带来的信号反射问题，同时整体结构的安装高度控制在常规板上元件的安全高度范围内，不会与后续装配的外壳、散热片产生安装干涉。在外形尺寸与安装边界上，这款跳接结构的整体长度适配常规消费电子到工业板卡的常见跨接距离，引脚间距符合通用PCB焊盘的标准间距要求，安装后突出板面的高度控制在3mm以内，能够适配绝大多数带封闭外壳的电子设备内部装配空间，不需要额外调整外壳的内部避让结构。结构的固定端设计了预定位卡扣，在焊接装配时可以先通过卡扣卡在PCB板的对应开孔上完成预固定，避免回流焊过程中元件移位导致的虚焊问题，同时接触端的焊片做了镀锡处理，能够兼容无铅焊料的焊接工艺，满足RoHS环保生产要求。在功能特性上，这款跳接结构除了完成基础的电路连通作用外，还可以作为板上的测试点预留结构，生产环节的在线测试可以直接通过跳接结构的外露段接触测试信号，不需要额外在板上布置专用测试点位，能够节省板卡的布线空间，提升板面的利用率。针对大电流跨接的场景，这款结构的导体部分采用了高导电率的铜基材质，能够承载最高5A的持续电流，满足小功率信号到辅助供电线路的跨接需求，同时结构外部做了绝缘包覆处理，避免跳接过程中与相邻元件产生短路风险，即使在板上元件排布密度极高的场景下，也能保证长期运行的可靠性。
