玩具定制疣猪阿拉赫悬挂站结构设计

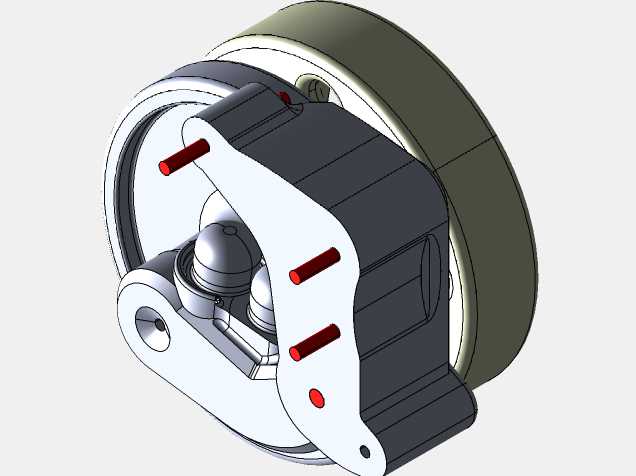

该悬挂站结构主要面向仿真遥控越野玩具车的改装与定制场景，适配1/10比例的仿真疣猪系列越野车型，可作为整车行走系统的核心连接承载部件，承担车轮与车架之间的载荷传递、震动缓冲以及姿态约束功能，能够在模拟非铺装路面行驶、攀爬越障的玩具使用场景中，有效吸收路面颠簸带来的冲击，避免车轮跳动量过大导致的整车侧翻、传动脱节等问题，大幅提升玩具车的行走稳定性与仿真行驶质感。从功能特性来看，该结构采用摇臂式独立悬挂的布局逻辑，集成了轮组安装位、摇臂铰接位、避震安装支点三个核心功能区域，轮组安装位可适配标准尺寸的模型轮胎与轮毂组件，铰接位预留了标准销轴的安装空间，可实现摇臂绕固定支点的顺畅摆动，三个沿摇臂走向分布的红色安装支点可匹配不同长度的模型避震器，玩家可根据自身的仿真改装需求调整避震安装角度，从而获得不同的悬挂软硬特性与车轮跳动行程。设计过程中优先考虑了玩具改装场景的安装便捷性与结构可靠性，整体采用一体化的摇臂主体结构，减少了零散小零件的数量，降低玩家组装调试的难度，摇臂主体的轮廓做了圆弧过渡处理，既还原了真车悬挂结构的硬朗工业质感，也避免了尖锐棱角带来的使用安全隐患，铰接位置做了加厚处理，能够承受玩具车跳跃落地时的瞬时冲击，不会出现铰接位断裂的问题。从安装边界来看，该悬挂站的轮组安装端外径适配标准52mm直径的模型轮胎，摇臂整体摆动行程控制在15mm范围内，不会与车架侧围、传动半轴等周边部件发生运动干涉，铰接孔位采用通用的3mm直径标准模型销轴尺寸，可直接适配市售的多数遥控模型车改装配件，无需额外进行打孔、切削等二次加工，三个避震安装孔位采用等距排布设计，孔距为8mm，可兼容市面上主流的1/10比例模型油压避震器，玩家无需额外定制配件即可完成组装。结构内部预留了球头连接的安装空间，可搭配转向拉杆组件实现前轮的转向功能，同时轮组安装位的内侧预留了刹车仿真结构的安装位置，可满足深度仿真玩家的细节改装需求，整体结构既兼顾了玩具使用所需的结构强度，也保留了足够的改装拓展空间，能够适配不同玩家的个性化改装需求。
