可多角度传动十字轴式万向连接结构

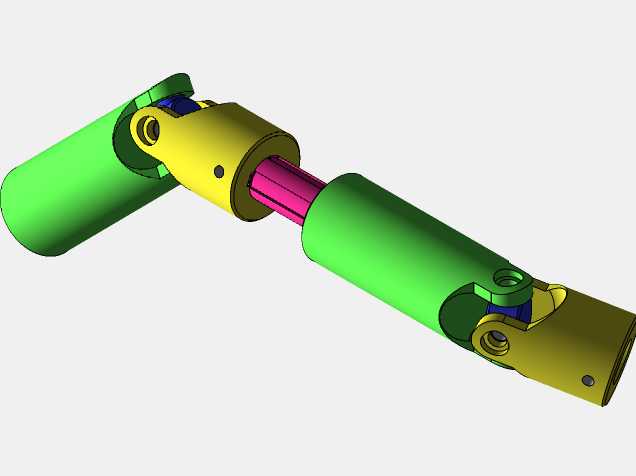

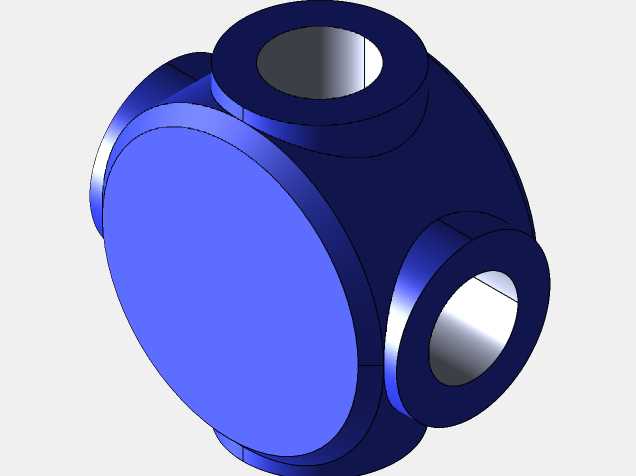

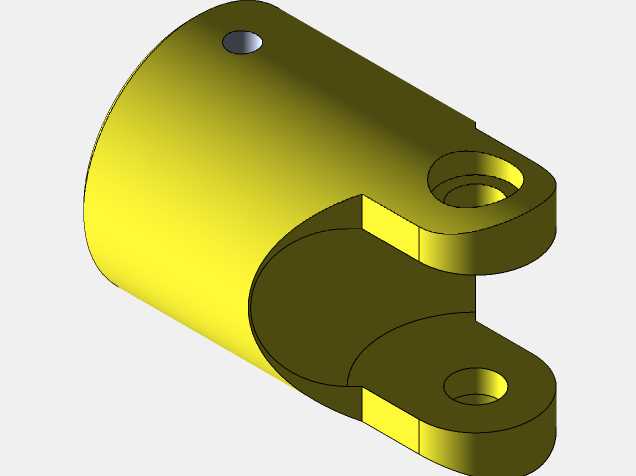

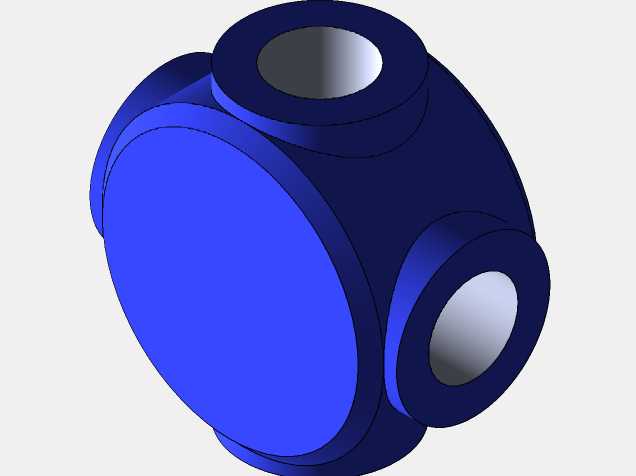

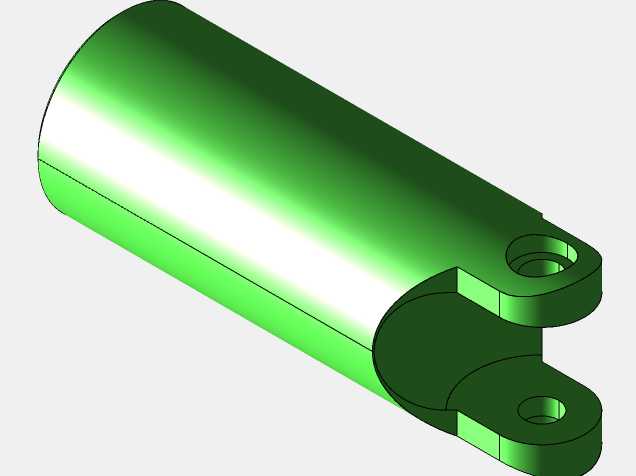

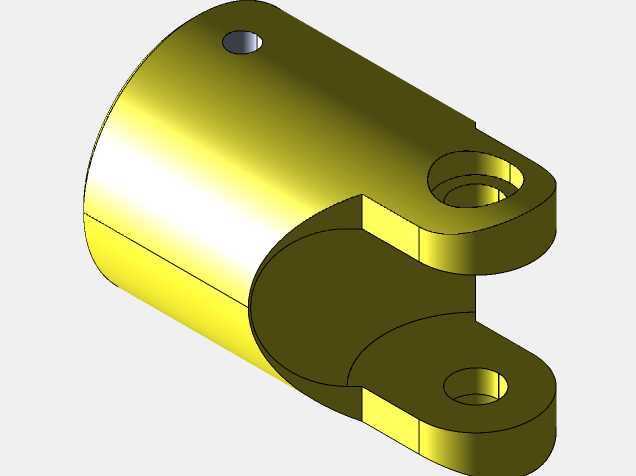

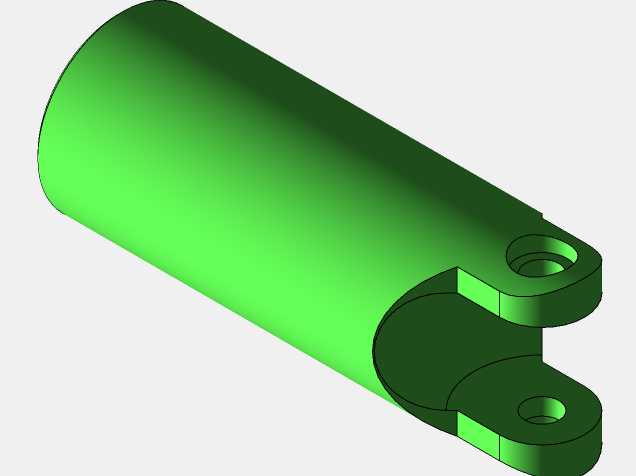

本次设计的十字轴式万向连接结构，是机械传动系统中应用极为广泛的变角度动力传递构件，主要解决两根轴线不重合、存在空间夹角的转轴之间的扭矩传输需求，在多类工业场景中承担核心传动衔接作用。在实际工业应用场景中，这类结构常被布置在动力输出端与执行端存在相对位置偏移、工作过程中轴间夹角会发生动态变化的传动链路里，比如需要频繁调整作业角度的设备传动段、跨安装平面的动力传递路径、存在小幅振动位移的设备连接部位，都需要依靠这类结构补偿轴线偏差，避免刚性连接带来的轴件憋劲、轴承磨损、传动卡滞等问题，保障动力传输的连续性与稳定性。从功能特性来看，该结构依靠十字轴作为中间铰接载体，两端的连接叉分别与主动轴、从动轴配合固定，能够在两轴存在最大三十余度空间夹角的状态下稳定传递旋转扭矩，不会因为轴间存在角度偏差就出现传动中断或者应力集中断裂的问题，同时铰接部位预留了充足的润滑容腔，可在长期运转过程中存储润滑脂，降低铰接副的摩擦损耗，延长构件的整体使用寿命。在设计思路上，整体结构采用对称式布局，十字轴的四个轴颈直径、长度完全一致，两端连接叉的叉臂厚度、安装孔位同轴度都做了等强度校核，确保在传递额定扭矩时各个受力部位的应力分布均匀，不会出现局部应力过载的薄弱点；铰接位置的轴颈与叉臂孔之间设计了标准的轴承配合位，可适配滚针轴承组件，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力损耗与温升。从外形尺寸与安装边界来看，该结构整体轴向长度适配常规中小功率传动链路的安装空间，两端连接叉的轴孔采用通用标准轴径设计，可直接与同规格的传动轴配合装配，不需要额外做转接加工；结构最大回转半径经过优化，在允许的最大摆角范围内不会与周边的设备壳体、支撑构件发生运动干涉，安装时只需要保证两端轴与对应传动部件的同轴度偏差在允许范围内，锁紧固定螺栓即可完成装配，不需要复杂的调试工序，后期维护时只需要定期补充铰接部位的润滑脂，就可以保障结构长期稳定运转。
