激光切割机配套夹装式空气喷嘴结构

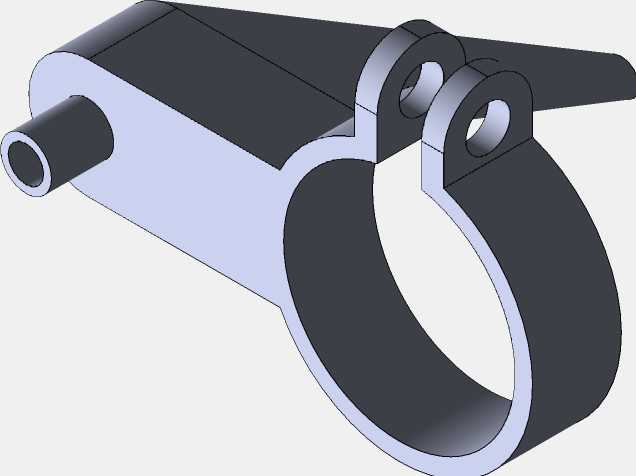

这款夹装式空气喷嘴主要面向激光切割加工场景配套使用，在激光切割作业过程中，辅助高压气流的精准导向输出是保障切割断面质量、减少熔渣挂附、降低切割热影响区范围的核心配套结构，该喷嘴正是针对现有激光切割机外置辅助气路安装不便、气流指向调整灵活性不足的痛点设计的专用配套部件。在实际切割作业中，高压空气从喷嘴的进气端接入后，经过内部流道的平顺导流，从前端的喷口以稳定的层流状态精准喷射到激光焦点与材料接触的切割点位，既可以及时吹走切割过程中产生的熔融金属碎屑与高温烟气，避免熔渣附着在切割断面形成毛刺，也能对切割区域起到局部降温的作用，减少材料受热变形的概率，同时还能避免飞溅的熔渣污染激光切割头的保护镜片，延长镜片的使用寿命。该喷嘴采用抱箍夹装的结构设计，开口式的环形抱箍可以直接卡接在激光切割头的对应外径圆柱段上，抱箍上部设置的两个带孔耳片是安装锁紧结构，通过紧固件穿过耳片孔锁紧后，就能将喷嘴牢牢固定在切割头的指定位置，不需要对原有切割设备进行额外的打孔、焊接改装，安装拆卸都十分便捷，也可以根据切割作业的实际需求，沿着抱箍的圆周方向小范围调整喷嘴的喷射角度，适配不同厚度、不同材质材料的切割气流需求。喷嘴的主体流道采用平直圆管结构，进气端与出气端保持同轴设计，能够最大程度减少高压气流在流道内部的紊流与压力损失，保证喷口输出的气流具备足够的吹扫压力与指向稳定性；抱箍的内径尺寸匹配常规中小功率激光切割头的安装外径，喷口的内径经过针对性优化，既保证气流的集中性，也避免喷口过近遮挡激光光路，整体结构没有冗余的复杂曲面，加工难度低，安装后不会与切割头的其他运动部件产生干涉，适配常规平面激光切割设备的运动行程边界，在高速移动切割的过程中也不会因为气流反冲或者设备振动出现松脱移位的问题，能够持续稳定提供精准的辅助气流输出，有效提升激光切割的加工质量与作业效率。
