山地自行车变速器连接吊架结构设计

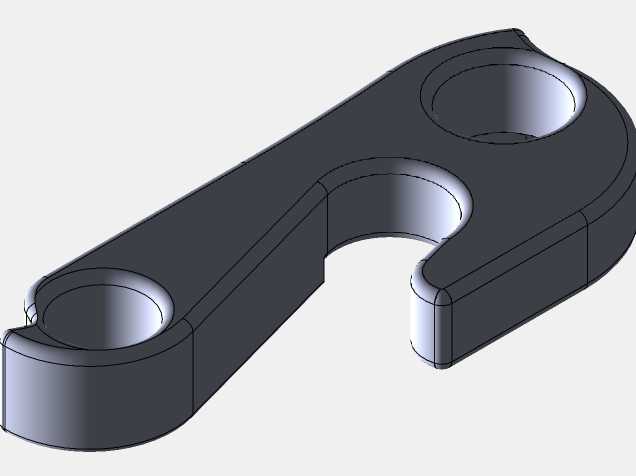

这款山地自行车变速器吊架，是应用在硬尾山地车车架与后变速器之间的核心连接部件，主要承担变速器定位、载荷传递与摔碰防护的作用，在山地骑行的复杂工况下，能够抵消路面颠簸带来的变速器冲击，避免车架尾端直接受外力变形，同时为后变速器提供精准的安装基准，保障变速过程中导轮与飞轮片的对位精度，减少变速卡顿、掉链等故障的发生概率。从实际应用场景来看，这类吊架多用于越野、林道骑行的山地车型，适配同步变速系统的安装需求，在骑行过程中，后变速器会随着链条跳动、路面颠簸产生多方向的受力，吊架需要将这些载荷均匀传递到车架后叉端，同时自身具备适度的形变吸能特性，在发生摔车、剐蹭时优先变形断裂，避免价值更高的车架或变速器本体损坏，降低骑行维护成本。在产品功能特性上，这款吊架采用一体化的异形结构设计，设置了两处核心安装定位孔，上方大孔用于与车架后叉尾端的安装轴配合，实现吊架与车架的刚性定位，下方小孔用于固定后变速器的安装座，保证变速器安装后与飞轮平面保持平行；钩状的避让结构既为变速器安装螺栓预留了操作空间，也能在链条跳动时避免与吊架发生运动干涉，边缘做了圆弧过渡处理，减少应力集中点，提升部件的抗疲劳强度。设计过程中，首先需要匹配对应车型的车架后叉安装尺寸，严格控制两个安装孔的中心距公差，保证安装后变速器的导轮平面与飞轮片的平行度误差控制在合理范围内，避免变速不准；其次要兼顾结构强度与断裂吸能的平衡，壁厚设计经过受力仿真验证，既不会在常规越野骑行的载荷下发生形变，也能在受到过大侧向冲击时优先断裂，保护车架与变速器；外形轮廓完全贴合车架后叉的尾端造型，安装后与车架线条保持一致，不会出现突兀的突出结构，减少骑行过程中剐蹭障碍物的概率。在安装边界上，这款吊架的安装面完全贴合车架后叉的尾端端面，所有安装孔位的位置精度控制在0.1mm以内，安装时不需要对车架进行额外打磨或改装，直接替换原厂同规格尾钩即可，适配的变速器安装孔距符合山地车通用标准，不需要额外加装转接件，安装后变速器的活动范围不会与车架、辐条发生干涉，能够兼容大齿数飞轮的变速行程需求，满足越野骑行时大齿比爬坡、高速巡航的变速使用要求。
