人体工学T型手持操作握柄结构设计

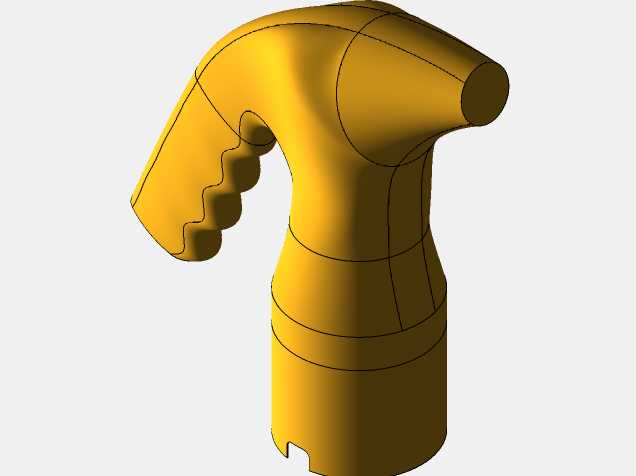

这款T型手持操作握柄，是面向手动操作类工装、便携检测设备、小型机具操作端开发的握持执行部件，核心应用场景覆盖工业装配线手动扭力工具、户外便携检测仪器握持端、小型园林修整机具操作把手、医疗康复辅助器具握持段等需要长时间手持施力的作业场景，能够在持续施力操作过程中为操作人员提供稳定的握持支撑，降低长时间重复操作带来的手部肌肉劳损风险。从实际用途来看，该握柄作为操作力传递的中间载体，一端承接操作人员的手部施力，另一端可连接各类功能执行端头，将操作人员的扭转、提拉、按压动作稳定传递到作业端，避免施力过程中出现打滑、脱手的问题，适配需要精准控制力道的精细装配作业，也能满足大扭力紧固场景下的握持强度需求。在功能特性设计上，握柄的握持区域做了贴合人体手指自然弯曲弧度的指槽结构，四指对应的凹陷轮廓完全匹配人手放松状态下的指节弯曲角度，握持时指腹能够完全贴合握柄表面，增大接触面积的同时分散局部压强，即使佩戴薄型劳保手套操作也能获得足够的摩擦力，不会因为手部出汗或者手套表面光滑出现滑脱。握柄主体采用变径曲面过渡设计，靠近连接端的位置做了环形凸台结构，既能够强化握柄根部的结构强度，避免长期施力导致根部出现应力断裂，也能作为握持限位结构，防止操作过程中手部向连接端滑移影响施力精度。从设计思路层面，这款握柄全程围绕人机工程学逻辑展开，整体采用T型布局，横向段为主要施力握持区，纵向段为连接安装段，横向段的端头做了圆弧收边处理，避免尖锐棱角在施力过程中硌伤手掌虎口位置，所有曲面过渡均采用连续顺滑的G2曲率连接，没有生硬的棱角转折，既能够提升握持的舒适度，也能在注塑成型过程中避免应力集中导致的部件变形。在外形尺寸与安装边界上，握柄的整体高度适配成年人手掌的平均握持宽度，握持段的周长范围匹配绝大多数成年男性、女性的手掌握持尺寸，既不会因为过粗导致手部握持时无法完全施力，也不会因为过细导致扭转操作时压强过大造成手部不适；底部的连接端采用标准圆柱接口，预留了卡扣定位槽，能够快速和不同规格的接杆、功能端头实现插拔式连接，安装时不需要额外的复杂紧固件，拆卸维护也十分便捷，连接段的外径尺寸适配市面主流的手动工具接杆标准，不需要额外做转接结构就能直接替换原有设备上的老旧握柄，适配性较强。握柄的壁厚设计经过受力校核，在满足整体结构强度的前提下尽可能控制整体重量，长时间手持操作不会带来额外的负重感，表面的曲面分模线做了隐藏式设计，合模位置不会出现凸起的飞边，握持时不会有硌手的触感。
