弧形双摆臂同步夹持执行机构

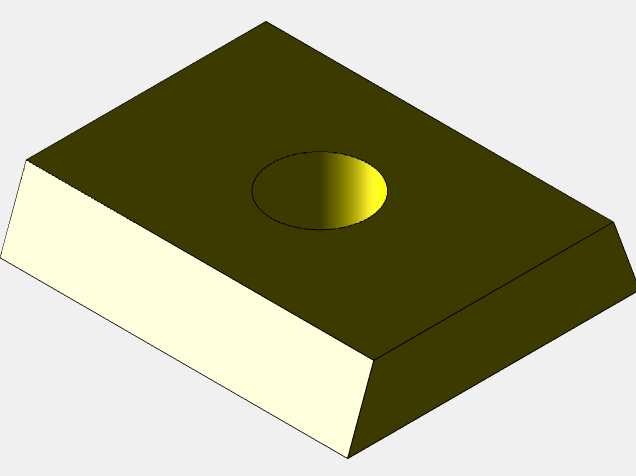

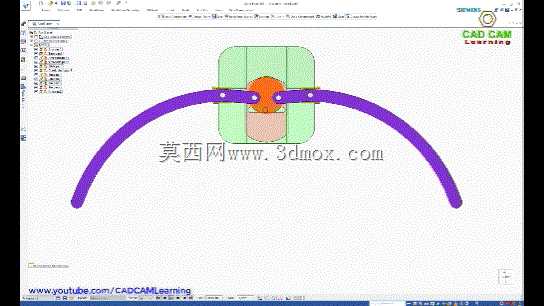

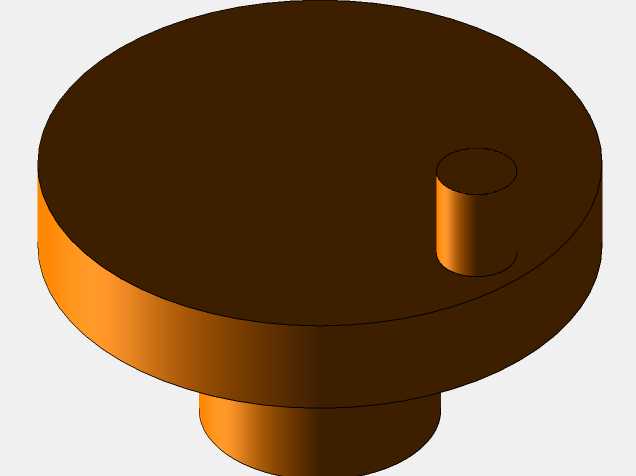

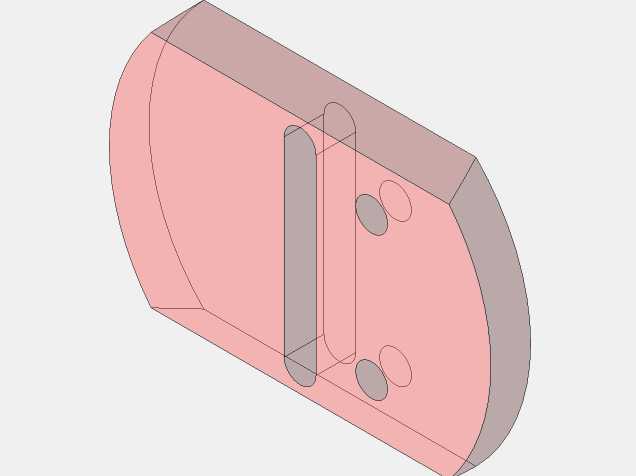

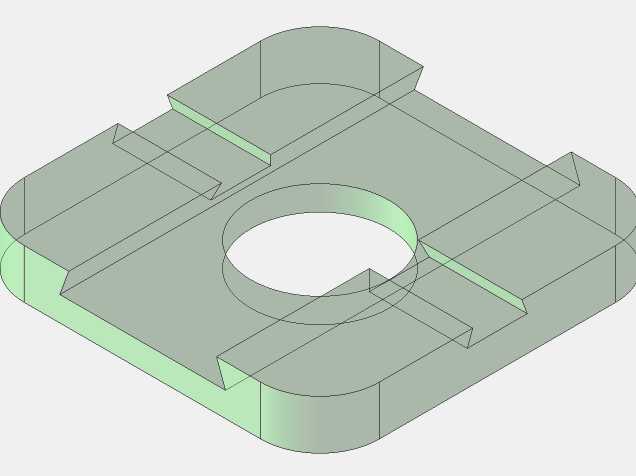

这款弧形双摆臂同步夹持机构，主要面向轻工装配、电子元器件分拣、小型工件精密上下料场景设计，可适配自动化流水线中对圆柱类、薄型盘类工件的对中夹持作业，替代传统单臂夹爪易出现的夹持偏斜、定位不准问题，尤其适合需要在有限安装空间内完成大跨度夹取、避让周边工位干涉的作业场景。从实际用途来看，该机构可作为小型自动化机械手的末端执行器，也可单独集成在非标工装的定位工位上，完成工件的抓取、转移、定位固定动作，夹持过程中两侧摆臂同步动作，能保证工件始终处于机构中心位置，无需额外增加对中校正工序，可有效缩减工位流程，提升装配或分拣的作业效率。在功能特性上，该机构采用中心驱动块带动两侧弧形摆臂的传动逻辑，中心驱动块做直线往复运动时，通过铰接点带动两侧对称布置的弧形摆臂绕各自固定转轴转动，实现摆臂末端的同步开合，夹持力可通过调整驱动块的行程进行适配，针对不同直径的工件无需更换夹爪，仅需调整驱动端的行程参数即可适配一定尺寸范围内的工件夹持需求，弧形摆臂的结构设计让夹爪开合的轨迹为圆弧状，相比直臂夹爪可在更小的驱动行程下获得更大的开合范围，同时摆臂内侧可根据工件材质加装防滑缓冲垫，避免夹持过程中刮伤工件表面。设计思路上，该机构优先考虑了紧凑性与动作可靠性，整体采用中心对称布局，所有铰接点均做了等强度设计，传动路径短，无冗余传动部件，可有效降低动作过程中的卡滞风险；中心驱动块可适配气缸、直线电机、凸轮驱动等多种动力输入形式，方便根据实际工位的动力条件进行灵活选配，无需对机构主体结构做大幅改动。在外形尺寸与安装边界上，该机构主体安装基座为圆角矩形结构，整体厚度较薄，可直接贴合安装在工装立板或机械手末端法兰上，安装孔位采用标准化间距设计，适配常规的工业安装接口；两侧弧形摆臂完全张开时的外轮廓跨度可覆盖常规小型工件的夹取范围，闭合状态下摆臂末端收拢至中心区域，不会超出基座的宽度边界，可有效避免动作过程中与周边的传感器、料道等部件发生干涉，适配狭窄工位的安装使用需求。
