轻量化异形对接安装支架结构设计

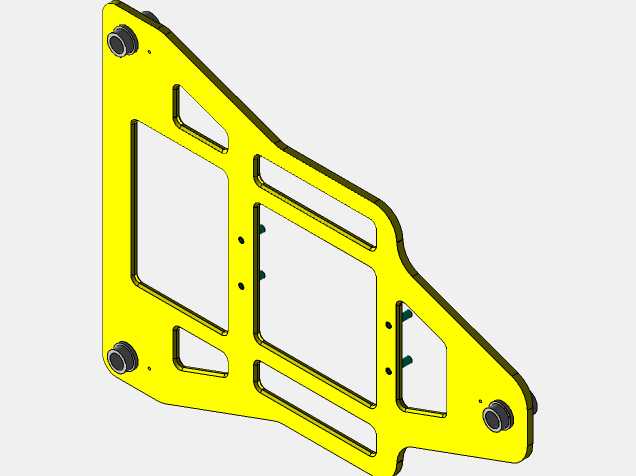

该对接构件主要应用于校准类检测设备的内部组件对接场景，作为校准器的核心承载连接部件，承担着多组功能模块的定位固定、载荷传递以及安装对位的核心作用，常见于工业检测校准工位的设备集成装配环节，可适配多类需要侧装固定的功能模组对接需求，能够在有限的设备内部安装空间内，完成不同功能组件的相对位置固定，保障校准作业过程中各模块的位置精度不受设备运行振动的影响。从功能特性来看，该构件采用一体化板式结构设计，整体为异形轮廓适配设备内部的非规则安装空间，三个边角位置设置了带衬套的安装孔位，可通过标准紧固件完成与设备主体框架的刚性连接，孔位内嵌的耐磨衬套能够有效降低反复拆装带来的孔位磨损，长期使用也能维持安装位置的精度稳定性。构件表面开设了多组不同规格的镂空槽，在不降低整体结构刚性的前提下大幅削减了构件自身重量，同时这些镂空槽也可作为内部走线的穿设通道，方便设备内部线束的规整排布，避免线束与运动部件产生干涉。构件侧边预留了多组小型安装孔位，可用于固定对接的功能模块，孔位的位置精度经过校准适配，能够保证对接模块的安装位置偏差控制在装配允许的公差范围内，无需额外调整即可完成模块的快速对位装配。在设计思路上，该构件优先遵循安装空间适配原则，整体轮廓完全贴合设备内部的预留安装边界，不存在超出安装区域的突出结构，避免与设备内其他组件产生装配干涉；结构强度设计上通过边框加强筋的一体化成型结构，在板材厚度有限的情况下提升了整体抗弯折、抗形变能力，即使在设备移动或者受到一定外力冲击的情况下，也能维持安装平面的平面度，保障对接模块的位置精度。从安装边界来看，该构件整体为三角形异形板式结构，三个安装孔位的中心距严格匹配设备框架的预装孔位，安装后构件与设备内壁预留有足够的间隙，既不会与内壁产生摩擦，也能为对接模块留出足够的装配操作空间，构件的厚度尺寸经过精准核算，不会占用过多的设备内部纵深空间，能够为其他功能组件预留充足的布置位置，适配紧凑型校准设备的内部空间布局需求。
