钢管框架式越野车辆底盘结构设计

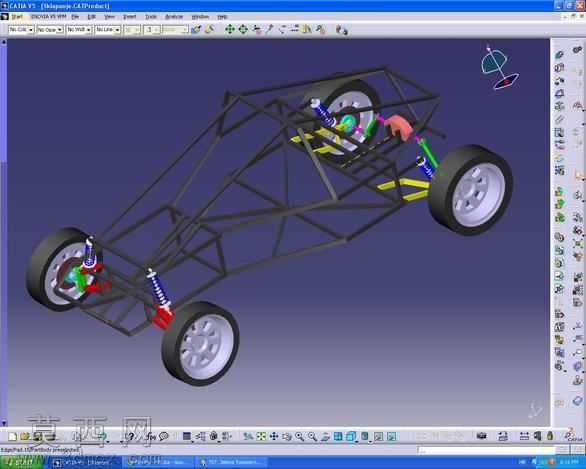

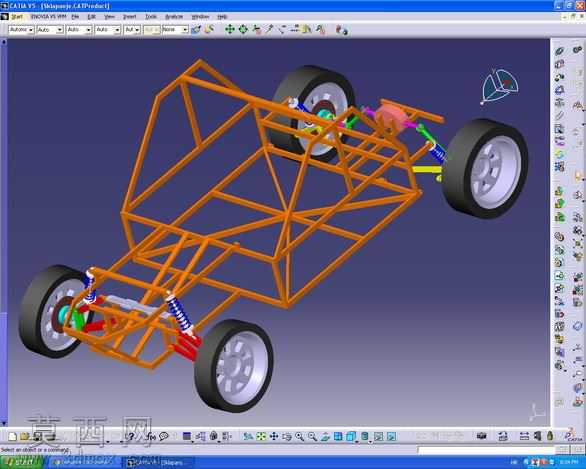

本作品为钢管桁架结构的越野车底盘三维建模成果，建模过程依托三维设计软件完成全参数化搭建，从基础线框草图出发逐步生成实体结构，完整还原了越野车辆核心行走与承载部分的设计逻辑。模型主体采用空间钢管桁架式车架设计，通过多段不同角度、不同长度的管材拼接形成笼式承载结构，管材交接处的节点均做了贴合式连接处理，既保证车架整体的抗扭刚度与结构强度，也兼顾了非铺装路面行驶所需的轻量化特性，能够适配越野场景下的复杂受力工况。在行走与悬架部分，模型完整还原了四轮独立布置的结构形态，前后悬架均设置了螺旋弹簧与阻尼减震器组件，减震器上下安装点分别与车架、转向节结构做了对应约束，转向拉杆、传动半轴等连接部件也按照实车装配关系完成定位，清晰展现了车轮跳动过程中的运动传递路径；四个车轮分别匹配了带轮毂结构的轮胎模型，轮胎表面的基础纹理、轮毂的辐条造型都做了简化但准确的呈现，能够直观体现整车的轮距、轴距等核心布局参数。建模过程中对各部件的装配层级做了清晰梳理，车架、悬架、转向、行走系统分属不同的装配模块，各部件之间不存在干涉问题，可直接用于结构运动仿真、受力分析等后续设计环节；材质设置上区分了金属管材、橡胶轮胎、弹簧钢等不同部件的视觉属性，在软件视图中能够快速识别不同功能的组件。整体设计围绕越野车辆的通过性、结构可靠性展开，开放式的桁架车架预留了动力总成、驾乘舱的安装空间，悬架的行程设定也充分考虑了越野路面的起伏落差，能够为小型越野车辆、巴吉赛车类的设计提供直观的结构参考，完整展现了从框架构思到部件装配的全流程建模思路。
