工业风机进口导叶挡板装配结构设计

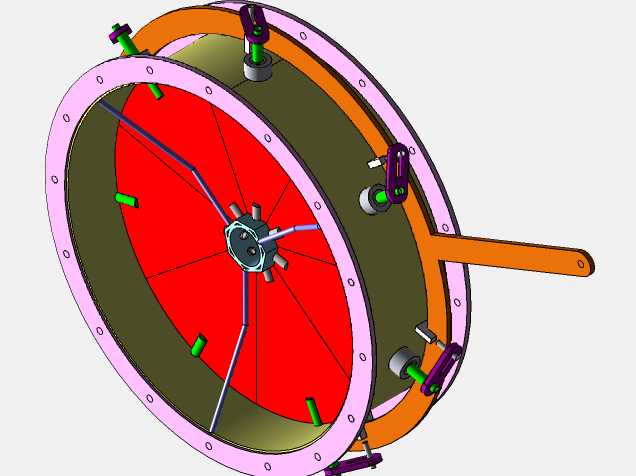

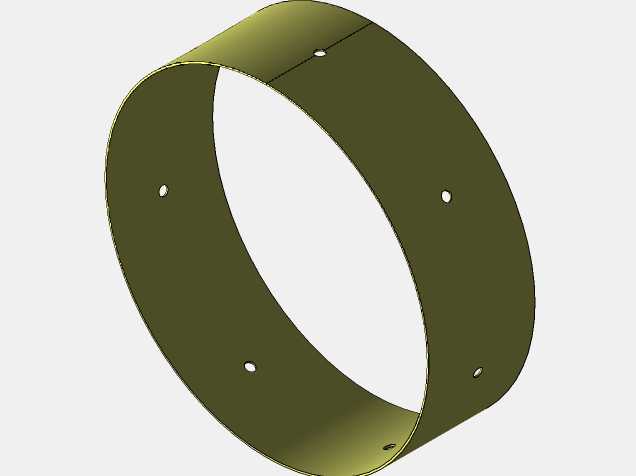

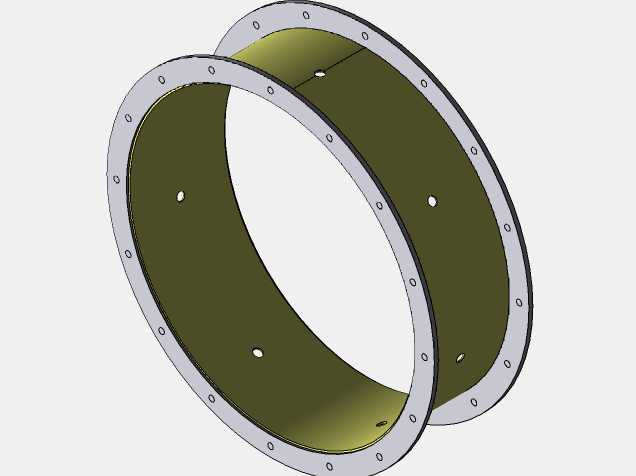

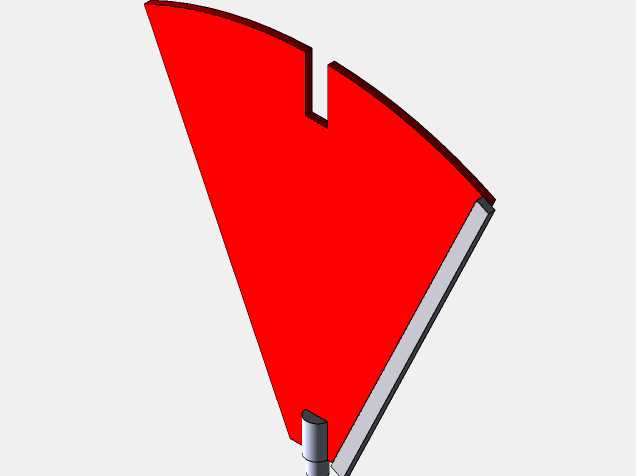

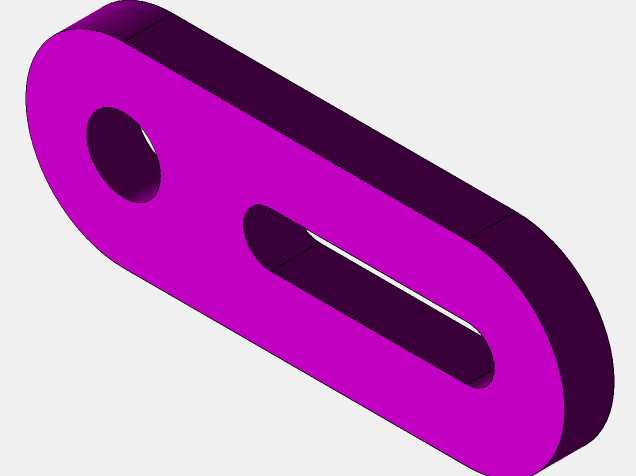

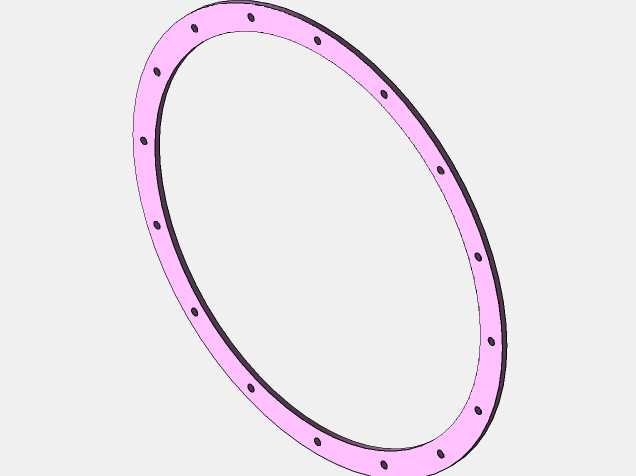

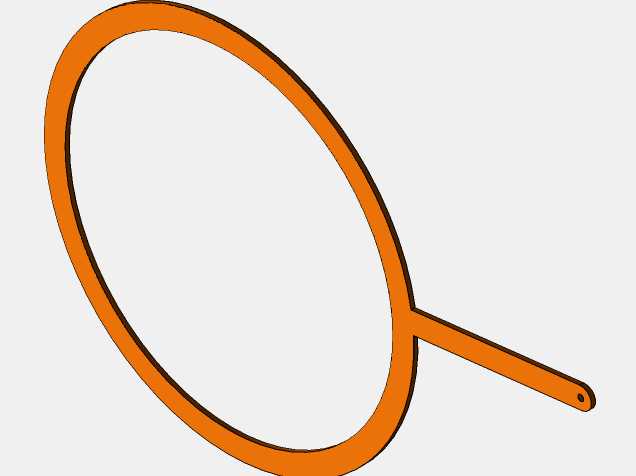

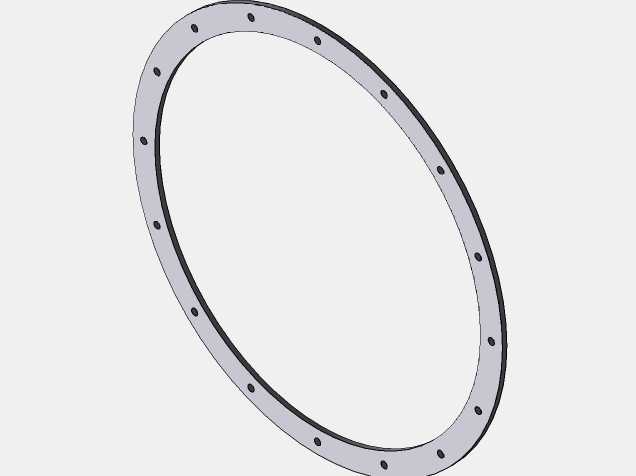

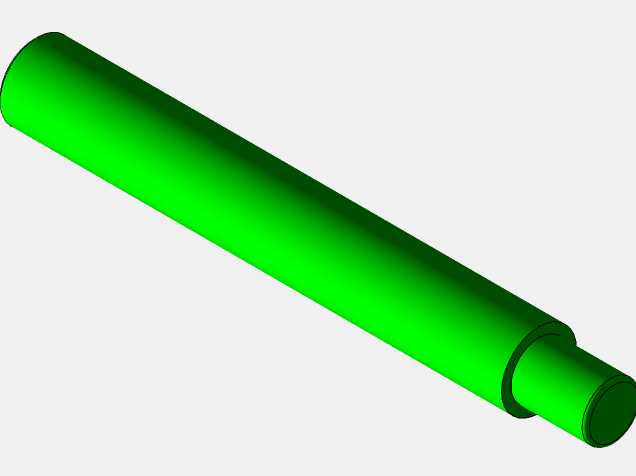

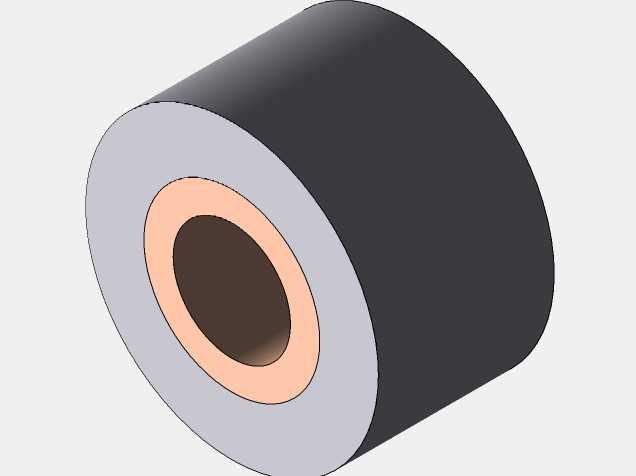

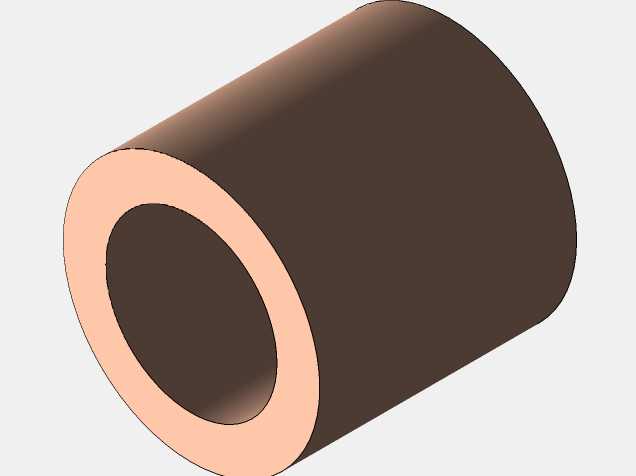

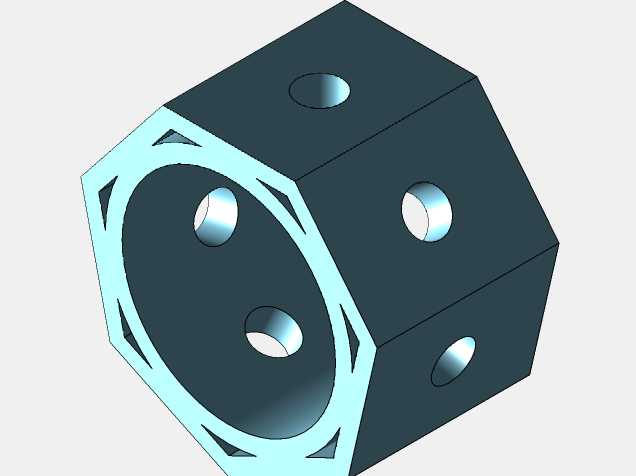

该结构为工业离心风机的前置进口导叶挡板组件，主要应用于大型工业通风、除尘、暖通空调系统以及工业生产流程中的送风、引风环节，是工业风机实现进气流量调节、流场预旋优化的核心功能部件，直接决定风机在变工况运行下的效率、噪音水平与运行稳定性。在实际工业场景中，这类导叶挡板组件常配套于大功率工业离心风机，用于厂房通风换气、锅炉引风、工业除尘系统的风量调控、生产工艺送风的参数匹配，可根据后端系统的风压、风量需求调整导叶开度，改变进入叶轮的气流方向，避免风机在小负荷运行时出现喘振、涡流损耗等问题，大幅拓宽风机的高效运行区间。从功能特性来看，该组件集成了导叶支撑、角度调节、周向定位、外接驱动的多重功能：外圈的粉色法兰结构为安装基准，通过周向均匀布置的螺栓孔可与风机进口风筒实现同轴密封连接，保证进气路径无漏风；橙色的环形支架为调节执行机构的承载基体，周向分布的多组紫色调节拨叉与绿色导叶转轴一一对应，可通过外侧伸出的操作手柄同步驱动所有导叶绕自身转轴转动，实现0到90度范围内的开度连续调节，操作时所有导叶同步动作，开度一致性好，不会出现局部流场紊乱的问题；内部红色区域为导叶闭合状态的挡流面，当导叶完全关闭时可实现风路的截断，满足设备检修、工况切换时的断风需求，导叶边缘与筒体内壁的配合间隙经过设计控制，关闭状态下漏风率极低。从设计思路来看，该结构采用模块化装配设计，所有导叶、调节拨叉、转轴均为可拆分的独立零件，后期维护时可单独更换磨损的导叶或转轴部件，无需整体拆解组件；导叶转轴采用耐磨衬套与筒体配合，长期转动调节时磨损量小，使用寿命长；周向的调节连杆隐藏在环形支架与筒体之间的腔体内，避免外界粉尘、水汽进入调节机构造成卡涩，适配工业场景下多粉尘、高湿度的复杂运行环境。在安装边界方面，该组件的轴向安装尺寸紧凑，不会额外增加风机进口段的轴向长度，可直接替换同规格的常规风机进口风筒段，无需对原有风机的安装基础做额外改造；法兰的螺栓孔采用等直径圆周均匀分布设计，适配行业内通用的风机进口连接尺寸标准，安装时只需保证组件与风机叶轮的同轴度误差在允许范围内，即可保证导叶调节时不会与叶轮、风筒发生刮擦，运行时气流经过导叶预旋后可平顺进入叶轮区域，降低叶轮入口的气流冲击损失，相比无导叶的常规风机进口，加装该组件后风机在部分负荷工况下的运行效率可提升10%以上，同时气流噪音可降低5到8分贝，有效改善工业现场的作业环境。
