微型夹持式控制操作手柄结构设计

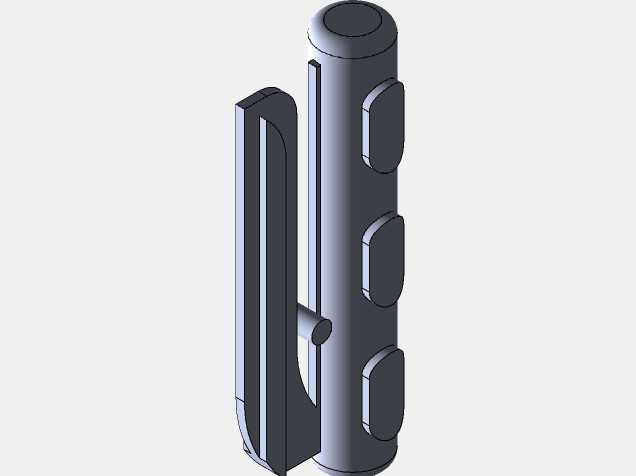

这款微型控制操作构件，主要面向狭小安装空间内的近距离操控场景设计，可适配小型自动化设备的手动微调工位、便携检测仪器的操作端、小型实验装置的调节模块等应用场景，承担近距离指令触发、档位切换、行程微调的实际操控用途，能够在紧凑的设备布局中为操作人员提供稳定的操作受力点，避免因操作空间不足导致的误触、施力不稳等问题。从功能特性来看，该构件采用柱形主体搭配侧置夹持臂的结构布局，柱形主体表面设置三处等距排布的椭圆形按压触发位，每个触发位都做了内凹弧面过渡处理，能够匹配指腹的按压弧度，降低长时间操作的疲劳感，三个触发位可分别对应不同的控制指令，满足多档位切换、多通道控制的使用需求；侧置的夹持臂采用长条形平直结构，臂身设置贯通式导向槽，既可以通过夹持结构快速固定在设备的安装杆、安装板边缘，也能够顺着导向槽调整构件的安装高度与固定角度，适配不同设备的安装位朝向，无需额外定制复杂的安装转接件。在设计思路上，该构件优先考虑紧凑空间下的安装适配性，整体采用无外凸尖锐棱角的圆滑过渡设计，柱形主体的端面做了圆弧收边处理，夹持臂与主体的连接部位采用短圆柱转轴结构衔接，既保证夹持臂具备一定的开合调整余量，也避免连接部位出现应力集中的问题，所有结构的壁厚都做了均匀化处理，既能够满足常规操作力度下的结构强度要求，也尽可能压缩构件的整体体积，减少对设备内部安装空间的占用。从外形尺寸与安装边界来看，柱形主体的直径控制在适配单手握持的尺寸范围内，整体长度满足三指按压操作的行程需求，侧置夹持臂的长度与柱形主体形成错落布局，安装时夹持臂的固定面与柱形主体的操作面保持垂直角度，不会对按压操作的空间造成遮挡，夹持臂的导向槽宽度适配常规的小型安装螺栓尺寸，安装时仅需在固定位预留对应长度的平直安装边即可完成固定，不需要在设备壳体上开设大尺寸的安装孔位，能够最大程度降低对原有设备结构的改动，适配各类现有小型设备的操控改造需求，也可直接集成在全新设计的微型操控设备中作为核心操作部件使用。
