轻量化管架式运动跑车底盘结构设计

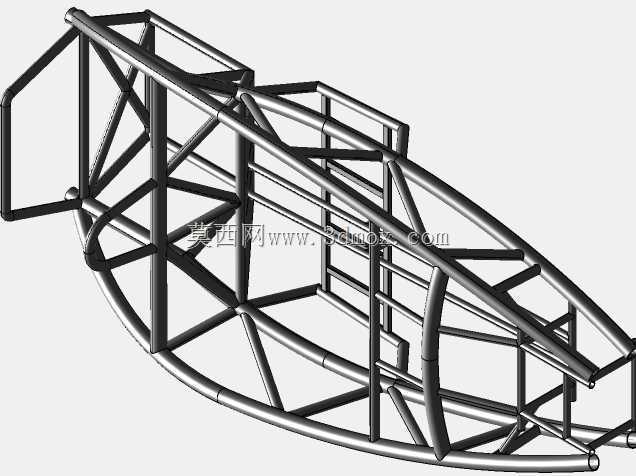

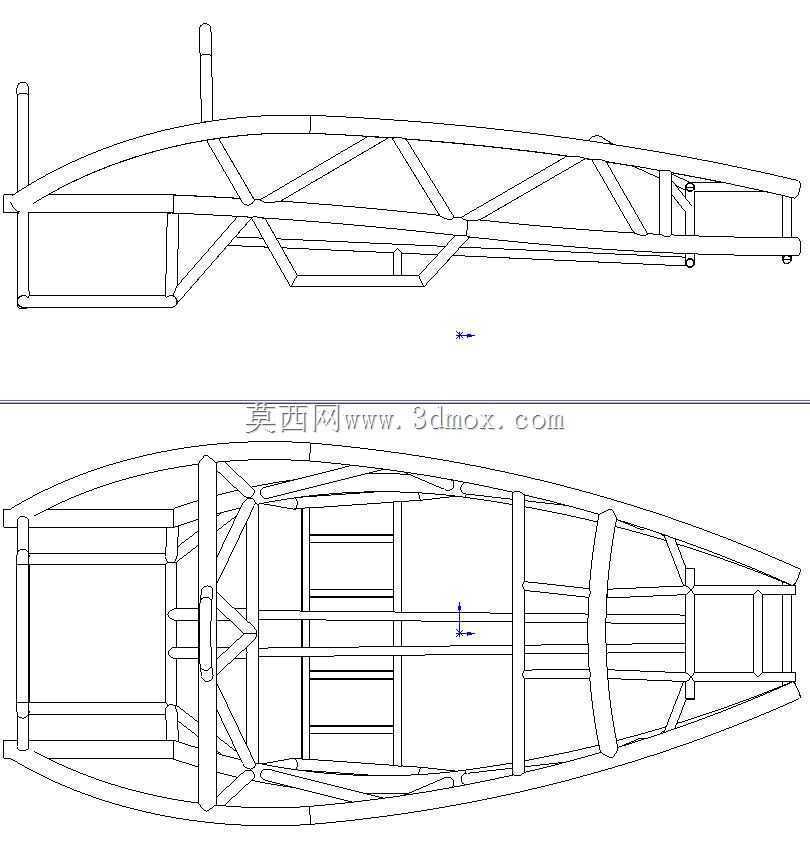

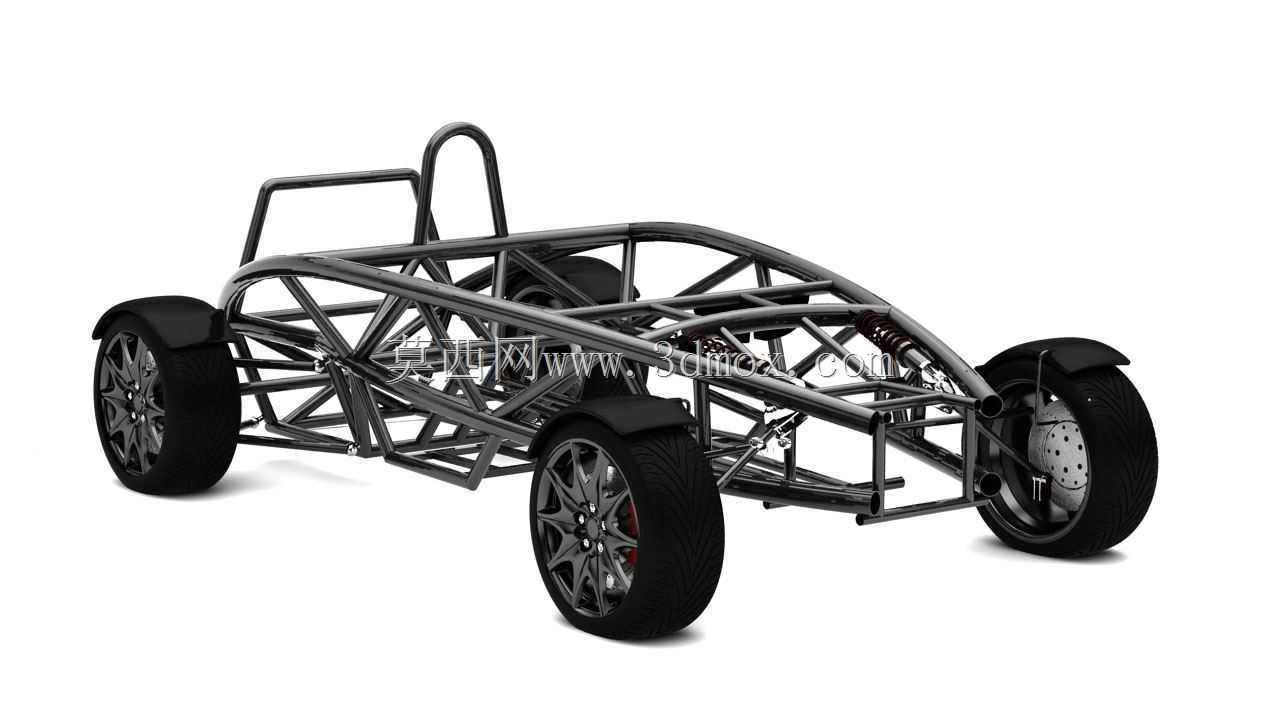

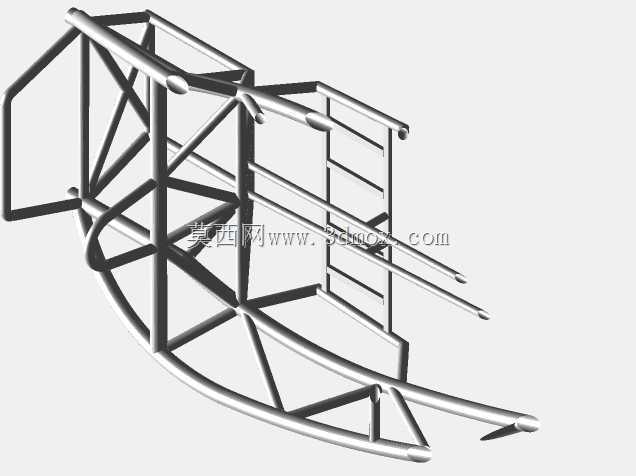

这款管架式运动跑车底盘，主要面向小众定制跑车制造、赛道日改装玩家、高校方程式赛车教学研发以及轻量化特种作业车辆改装场景，可直接作为单座/双座轻量化运动车辆的核心承载基底，适配非道路竞技、私人定制跑车组装、赛车工程教学演示等实际用途，能够为车辆提供足够的扭转刚度与碰撞防护能力，同时最大化降低整备质量，提升车辆的动力重量比与操控响应速度。在功能特性上，该底盘采用外露式空间管阵结构，摒弃了传统量产车的冲压焊接一体式承载车身，所有受力杆件均沿载荷传递路径排布，能够将弯道侧向载荷、加速制动纵向载荷以及路面冲击载荷均匀分散到整个框架结构中，相比同刚度的冲压钢制车身减重超过40%。结构预留了双座乘坐空间、动力总成安装位、悬架固定点、转向机构安装支座以及制动管路走线空间，前后部均设计了碰撞吸能结构区域，可在发生正面撞击时通过杆件的有序溃缩吸收冲击能量，保护驾乘舱结构完整性。设计思路上，整体遵循“功能优先、轻量化优先”的原则，所有连接节点均采用适配气体保护焊的接头结构，仅在主侧防撞区域设计了单根大曲率弯管，其余杆件均采用直杆切割焊接，大幅降低了自制加工的难度，普通具备金属焊接加工能力的工坊即可完成复刻制作，无需大型冲压模具与专用工装。框架的主环、前环、侧边防撞结构均符合业余赛事的安全规范要求，驾乘舱预留了足够的安全带安装点与座椅固定位置，可适配通用型赛车座椅与多点式安全带。在外形尺寸与安装边界上，整车框架宽度控制在1.8米以内，轴距适配1.6米级小型运动车布局，前部预留了前悬、转向机、散热器的安装空间，后部可适配横置或纵置的中小排量动力总成，悬架安装点的位置参数可适配常见的双叉臂独立悬架结构，轮距预留范围可适配15至18英寸的运动轮毂，车架底部预留了电池、油箱、线束的布置空间，离地间隙设计兼顾赛道行驶与普通非铺装路面的通行需求，不会出现日常挪车时的底盘磕碰问题。整个框架的杆件排布避开了驾乘人员的头部、腿部活动空间，在保证结构强度的同时预留了足够的驾乘舒适性空间，外露的管架结构本身也具备极强的机械视觉表现力，无需额外覆盖大面积外观覆盖件即可呈现出极具冲击力的运动视觉效果。
