初学者三维绘图练习用机械零件样例集

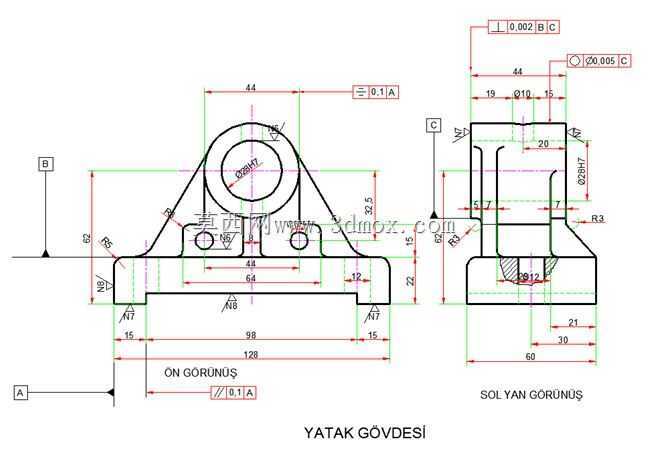

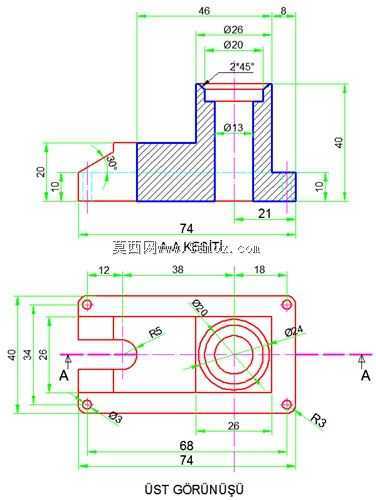

这套三维绘图练习样例，主要面向机械设计入门阶段的学习者，覆盖了机械领域常见的几类典型零件结构，可用于日常绘图训练、识图能力提升以及三维建模思路的搭建。从实际应用场景来看，这类练习样例对应的零件结构广泛出现在通用机械设备的传动、支撑、连接部位，比如带安装耳的支座类零件常作为设备内部的支撑构件，用来承托轴类部件、固定小型功能组件，在轻工机械、输送设备、小型加工设备的机架内部都能看到同类结构的应用；带肋板的角撑类结构多用于设备框架的转角加固位置，承受设备运行过程中的侧向载荷与弯矩，避免框架受力变形；带同轴孔的块类零件多作为传动部件的安装座，用来嵌套轴承、定位轴系，保证传动部件的同轴度要求。

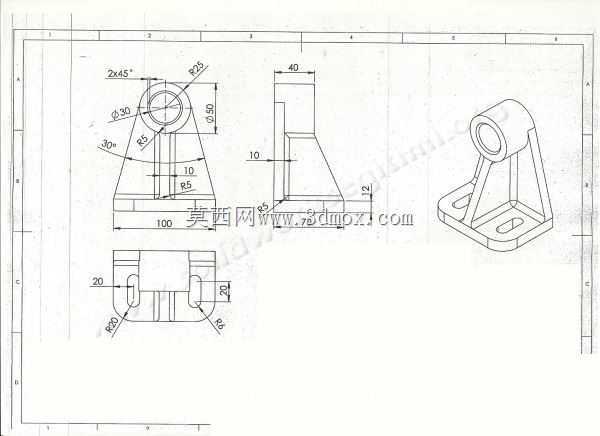

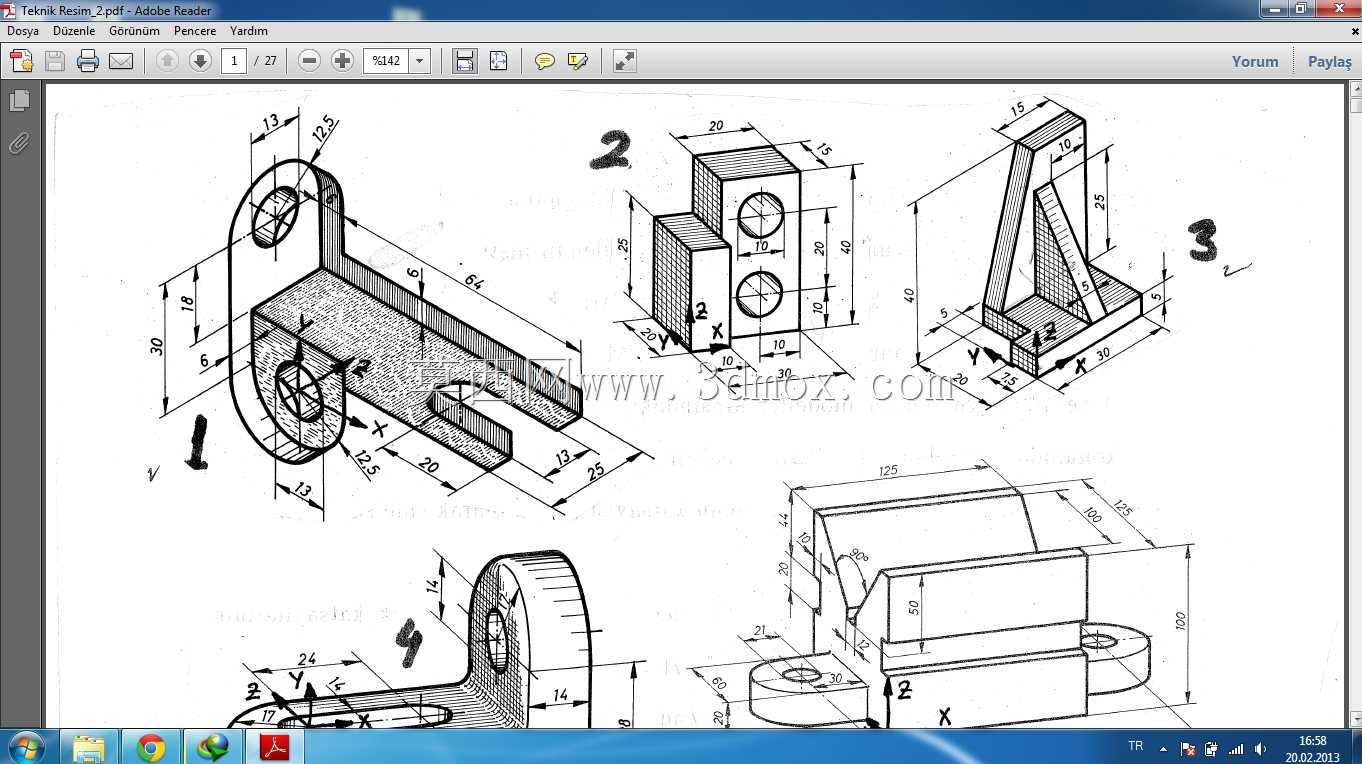

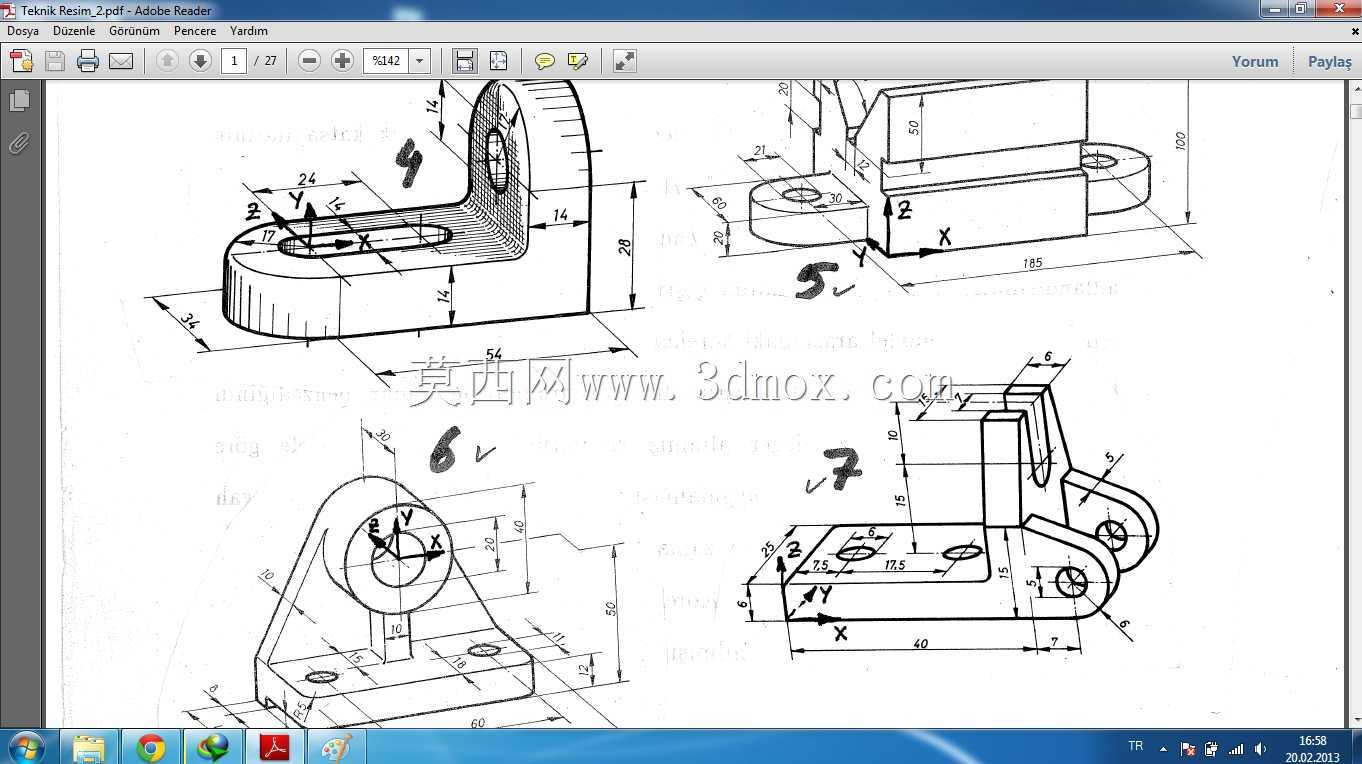

从设计思路来看，每个样例都遵循机械制图的规范逻辑，先确定零件的基准坐标系，以主安装面为基准标注各方向的定位尺寸，再逐步细化功能结构：比如带耳板的支座零件，先明确底部安装面的长宽边界，再向上延伸出支撑立板，立板上的同轴孔用于穿装销轴或轴件，耳板上的通孔用于穿装螺栓完成零件的整机固定，所有尺寸标注都从加工工艺出发，明确了各结构的定形、定位尺寸，同时标注了关键的形位相关尺寸，方便学习者理解加工与装配的尺寸要求。

从外形尺寸与安装边界来看，样例中的零件都属于小型机械零部件，单零件的长宽高尺寸大多控制在数十毫米区间，安装孔位的间距、孔径都符合通用紧固件的配套要求，比如支座类零件的底部安装槽宽度适配常用的螺栓规格，立板上的轴孔直径匹配常规的小直径传动轴尺寸，肋板的厚度、高度都满足支撑强度的设计要求，不会出现结构冗余或者强度不足的问题。练习这类样例时，学习者可以先通过轴测图识别零件的整体结构，拆分出基础形体与附加的功能结构，再对照标注的尺寸一步步完成三维建模，过程中可以理解机械零件从功能需求到结构设计、再到尺寸标注的完整逻辑，为后续独立完成实际机械零件的三维设计打下基础，也能快速掌握轴测图的识读方法，提升二维图纸与三维模型之间的转换能力，适配实际工作中看图建模、拆图改图的基础工作需求。
